D型接口DPB-15连接器壳体结构设计

项目分类:通讯工具类 发布时间:2022-05-13 ID:632162
  • D型接口DPB-15连接器壳体结构设计
  • D型接口DPB-15连接器壳体结构设计
  • D型接口DPB-15连接器壳体结构设计
  • D型接口DPB-15连接器壳体结构设计

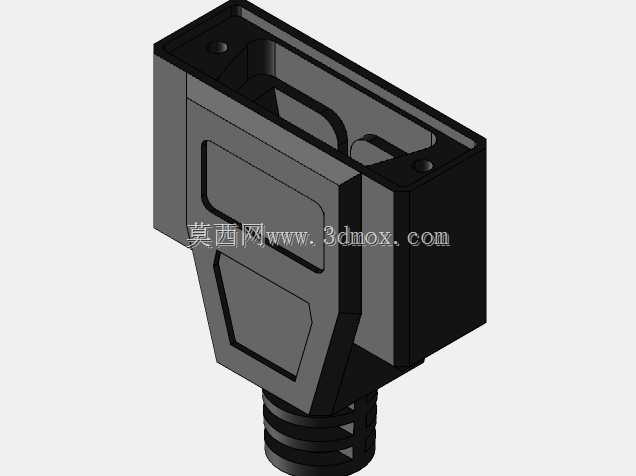

  这款D型接口壳体的设计,最初是面向工业控制机柜内部的板端与线缆端信号转接场景做的方案验证,日常做设备布线时,经常遇到现场D-sub接口没有配套防护壳体、线缆焊接后芯线外露容易被拉扯脱落的问题,尤其是车间里有油污、金属碎屑的工况,裸露的焊点很容易出现短路、接触不良的故障,所以在做这个结构的时候,首先把防护性能放在了优先级最高的位置。整个壳体采用分体扣合式的结构逻辑,上下壳合模后形成完整的D型接口定位腔,腔体内侧做了适配标准15针D-sub公头/母头的定位卡槽,安装时不需要额外做定位治具,把焊接好线的接插件顺着卡槽推入,就能保证接口端面和壳体前端的安装法兰面齐平,不会出现接口歪斜、插接头无法对位的问题。

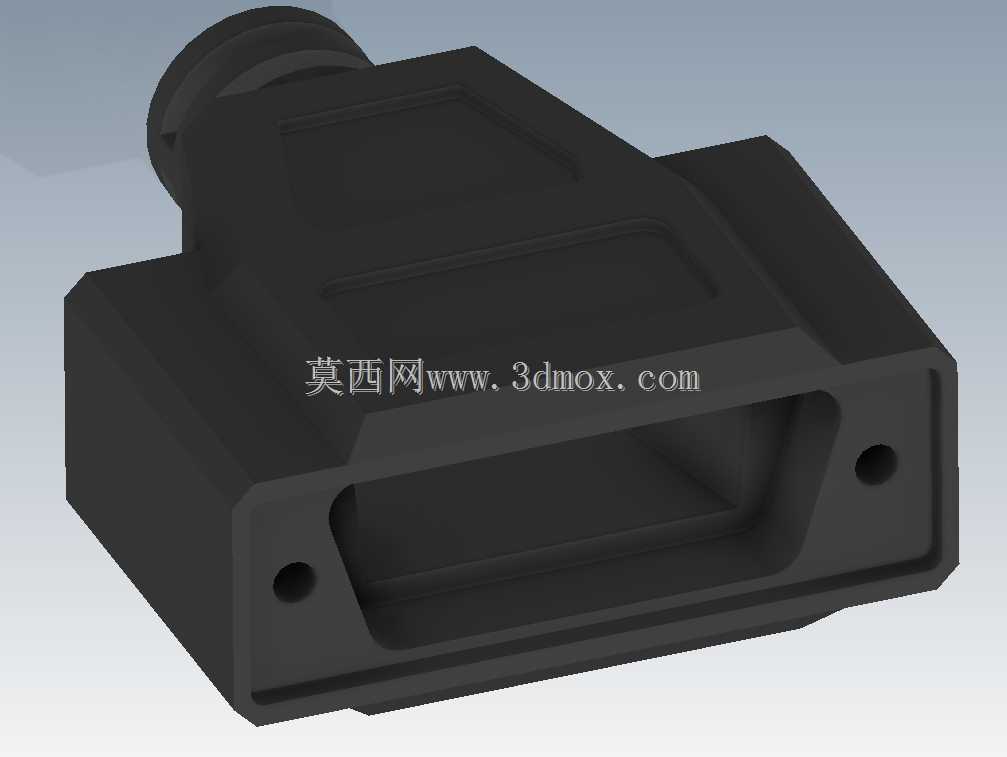

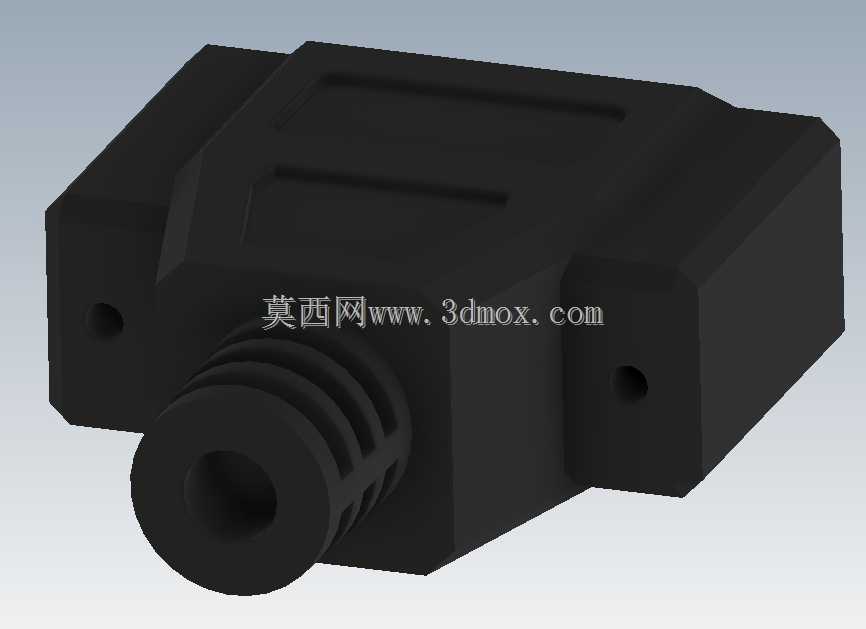

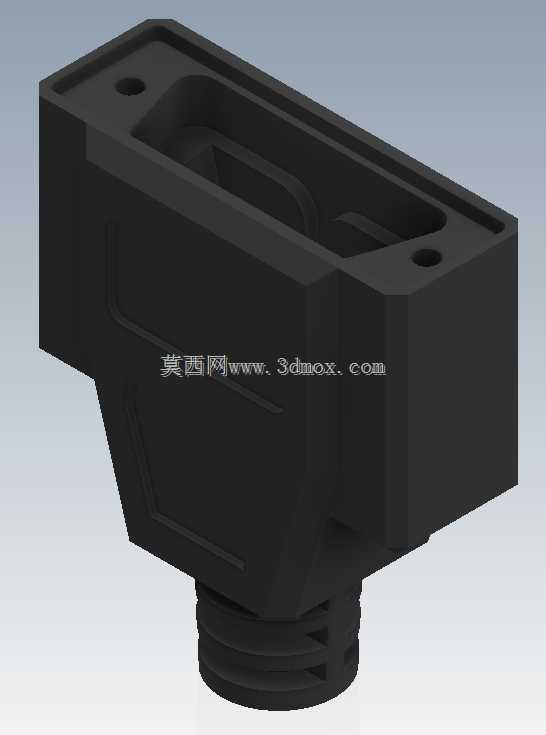

  前端法兰面预留了两个对称的安装沉孔,孔位间距完全匹配标准D-sub15接口的安装孔距,不管是固定在设备面板上,还是和对端连接器的螺丝锁付结构配合,都能直接对位,不需要现场重新打孔调整。壳体尾部做了外螺纹结构的线缆出线端,这个位置是用来配套标准的线缆防水锁紧格兰头的,实际使用时可以根据接入线缆的外径选择合适的锁紧环,把线缆和壳体尾部牢牢固定,能承受至少50N的轴向拉扯力,不会因为现场布线拖拽把内部芯线从焊点上扯下来。壳体侧面做了内凹的加强筋结构,不是单纯为了外观造型,而是因为常用的PA66注塑材质在壁厚2mm的情况下,侧面如果是纯平面,注塑冷却后很容易出现缩痕,同时装配时如果受到侧面的挤压,纯平面的壳体很容易出现变形,

  挤压到内部的接插件导致插针弯曲,加了这几道加强筋之后,壳体的侧向抗形变能力提升了40%左右,同时还能减少注塑时的材料收缩变形,成品的平面度能控制在0.1mm以内,和面板贴合的时候不会出现缝隙。在做内部结构的时候,特意没有加旋转手柄的卡位结构,因为这个方案本身是针对固定安装的板端连接场景做的,不需要快拆式的扳手结构,去掉手柄卡位之后,壳体内部的可用空间更大,能容纳线径更粗的屏蔽线缆,甚至可以在内部加一层磁环来做信号滤波,应对工业现场的电磁干扰场景,比如伺服驱动器的编码器信号传输、工控机和IO模块之间的RS232信号通讯,都能满足屏蔽防护的需求。安装边界方面,壳体整体的宽度控制在36mm,高度22mm,不含尾部接头的主体长度是42mm,

  尾部螺纹规格是M16*1.5,适配市面上绝大多数的标准线缆锁紧头,前端法兰面比壳体主体宽出2mm,安装时在法兰面和设备面板之间加一层1mm厚的橡胶密封圈,就能达到IP54的防护等级,完全可以用在有少量溅水、粉尘的车间环境里。做结构校核的时候,特意把合模缝的位置设计在壳体侧面的中心线上,上下壳的配合面做了0.8mm的止口结构,扣合之后不会出现上下错位,同时止口结构能阻挡大部分的粉尘和水汽从合模缝进入壳体内部,不需要额外打密封胶就能满足基础的防护需求,后期维护的时候拆开壳体也很方便,不需要清理残胶。另外,壳体内部在接插件安装位的尾部做了一个小的线档结构,线缆接入之后,线档会把芯线和焊点的位置隔开,避免线缆弯折的时候芯线直接抵在焊点上造成虚焊脱落,这个细节是之前做现场维护的时候总结出来的,很多接插件故障都是因为线缆弯折角度太大,芯线在焊点位置反复弯折导致断裂,加了这个线档之后,芯线的弯折点会被控制在距离焊点10mm以外的位置,能大幅提升连接的可靠性。整个结构没有做多余的造型设计,所有的结构特征都是围绕实际安装、使用、防护的需求来做的,没有为了外观增加不必要的曲面,注塑的时候模具结构简单,量产的良率能控制在98%以上,不管是小批量做设备样机,还是批量做设备配套,都能控制好加工成本。
