6x5mm倾角驻极体拾音元件结构设计

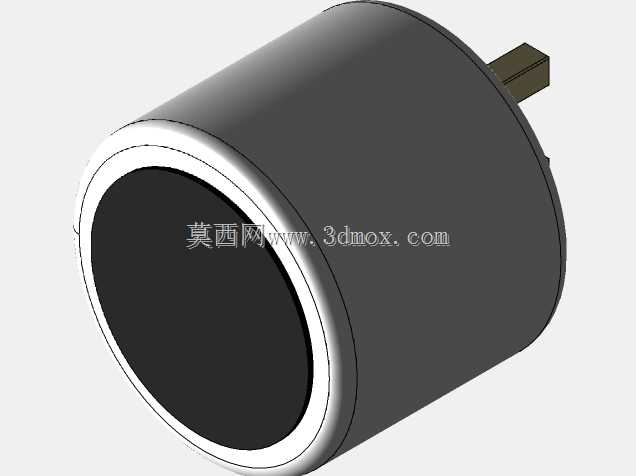

　　这款6x5mm倾角结构的驻极体拾音元件，是面向紧凑型音频采集场景开发的核心声电转换部件，在消费类通讯终端、小型智能穿戴设备、便携录音外设、近场语音交互模组中都有广泛的适配空间。不同于常规直插式驻极体麦的引脚垂直出线设计，该结构采用倾角引脚布局，核心考量是适配板端空间局促、安装面与拾音方向存在夹角的设备内部结构，避免常规直插元件安装后拾音面与设备拾音孔错位导致的频响偏移、拾音灵敏度下降问题。从结构设计逻辑来看，元件主体采用圆柱式封装，顶面为平整的拾音振膜承载面，封装外壳做了圆角过渡处理，既可以在自动化贴装或手工焊接过程中避免尖锐边角刮蹭周边柔性排线、壳体薄壁结构，也能减少元件在壳体内腔形成的声反射锐角，优化近场拾音的频响平直度。

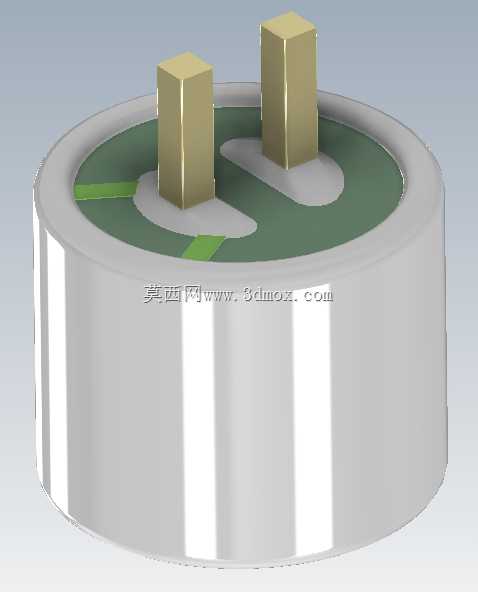

　　外壳的圆柱直径控制为6mm，整体主体高度为5mm，这个尺寸边界是经过多轮终端结构适配验证的：6mm的外径刚好匹配多数消费电子设备通用的6mm直径拾音密封泡棉的安装尺寸，不需要额外开模定制异形密封件，能直接套用现有供应链的标准辅料，降低整机BOM成本；5mm的主体高度可以适配厚度8mm以内的超薄壳体结构，在TWS耳机充电仓、超薄录音笔、卡片式对讲终端这类对内部堆叠高度有严苛要求的设备中，不会出现元件顶壳、装配间隙超差的问题。引脚部分采用两个平行的扁状直插引脚，倾角设计的核心作用是调整元件安装后的拾音面朝向：当PCB板与设备外壳拾音孔所在平面存在15-30度夹角时，常规垂直引脚的麦克风安装后拾音面会与拾音孔形成角度偏差，

　　导致高频信号衰减3-5dB，而该倾角结构可以让元件在焊接到PCB后，拾音面自然对准拾音孔方向，保证声信号直接作用于振膜，不需要额外在壳体内做倾斜的安装定位筋位，简化壳体模具的结构复杂度。在实际选型适配过程中，结构工程师需要重点关注几个安装边界：首先是引脚的伸出长度，两个引脚从封装底部伸出的长度为2.2mm，适配1.6mm厚度的常规FR4 PCB板，焊接后引脚在PCB背面的露出长度控制在0.5mm以内，不会与背面的屏蔽罩、其他表贴元件形成干涉；其次是拾音面的平面度，整个顶面的平面度公差控制在0.05mm以内，安装时与密封泡棉的贴合面可以形成完整的声密封，避免声泄漏导致的抗噪性能下降；另外，封装外壳的侧壁做了0.1mm的拔模斜度，在自动化插件工序中，元件可以顺畅进入供料器的轨道，不会出现卡料、姿态翻转的问题，适配SMT流水线的高速插件作业要求。从应用场景的适配细节来看，这款元件的结构设计还考虑了多场景的兼容性：在蓝牙对讲手环这类穿戴设备中，倾角引脚可以让麦克风拾音面自然朝向用户嘴部方向，不需要在手环壳体上做倾斜的拾音孔结构，保持壳体外观的完整性；在桌面型迷你语音助手中，该元件可以直接焊接在水平放置的主控PCB上，拾音面斜向上对准用户发声方向，省去了额外的麦克风转接小板，减少内部走线的连接节点，提升整机装配效率；在工业小型对讲终端中，紧凑的尺寸可以让设备在有限的面板空间内同时布置拾音、按键、指示灯组件，不会出现元件排布空间冲突的问题。

　　设计过程中还对元件的安装定位做了优化，封装底部的两个引脚间距为2.5mm，刚好匹配PCB上标准的2.5mm间距焊盘，不需要设计异形焊盘，降低PCB布线的难度；同时封装底部与PCB接触的平面做了磨砂处理，焊接时焊锡的助焊剂挥发气体可以顺着磨砂面的微小间隙排出，不会出现元件底部因气体 trapped 导致的浮高、倾斜问题，保证焊接后元件的姿态一致性。不同于贴片式麦克风需要专用的回流焊温度曲线适配，这款直插倾角结构的元件可以兼容波峰焊、手工焊等多种焊接工艺，在小批量样机试制、大批量量产阶段都能适配不同的生产条件，不会出现工艺兼容性问题。在声学结构匹配上，圆柱型的封装外壳可以与壳体内的圆柱形拾音音腔形成平滑的声通道，没有截面突变导致的声谐振问题，在300Hz-10kHz的语音频段内，频响波动控制在±2dB以内，满足语音通讯、语音识别的拾音要求，不需要额外在电路端做复杂的频响补偿算法，降低音频电路的调试工作量。
