ILI9488芯片驱动3.5英寸SPI彩色显示屏结构

　　做嵌入式设备结构设计的时候，选带驱动的显示模组最头疼的就是数模对不上，要么引脚位置偏了装不上，要么屏体厚度和预留腔室差几毫米顶到外壳，这款基于ILI9488驱动的3.5英寸SPI彩屏的三维结构，完全是按实物测绘做的，所有安装尺寸、边界轮廓都和市售量产模组一致，做结构适配的时候直接调用就能省掉反复打样测尺寸的麻烦。

　　先从实际应用场景说，这类SPI接口的彩屏不像并行屏那样占十几二十个IO口，只需要4到5个通信引脚就能驱动，对引脚资源紧张的单片机控制板特别友好，常见的小型工业检测手持设备、桌面级小型仪器的参数显示界面、开源硬件项目的人机交互端、小型工控装置的状态显示单元，甚至是定制化小型控制终端的显示部分，都常用这款模组。它的分辨率能满足常规字符、简易图形、状态指示灯的显示需求，不需要高速刷新的场景下，SPI的通信速率完全够用，而且接线少，布线的时候不用在PCB上留大量并行走线，对紧凑结构的设备特别友好。

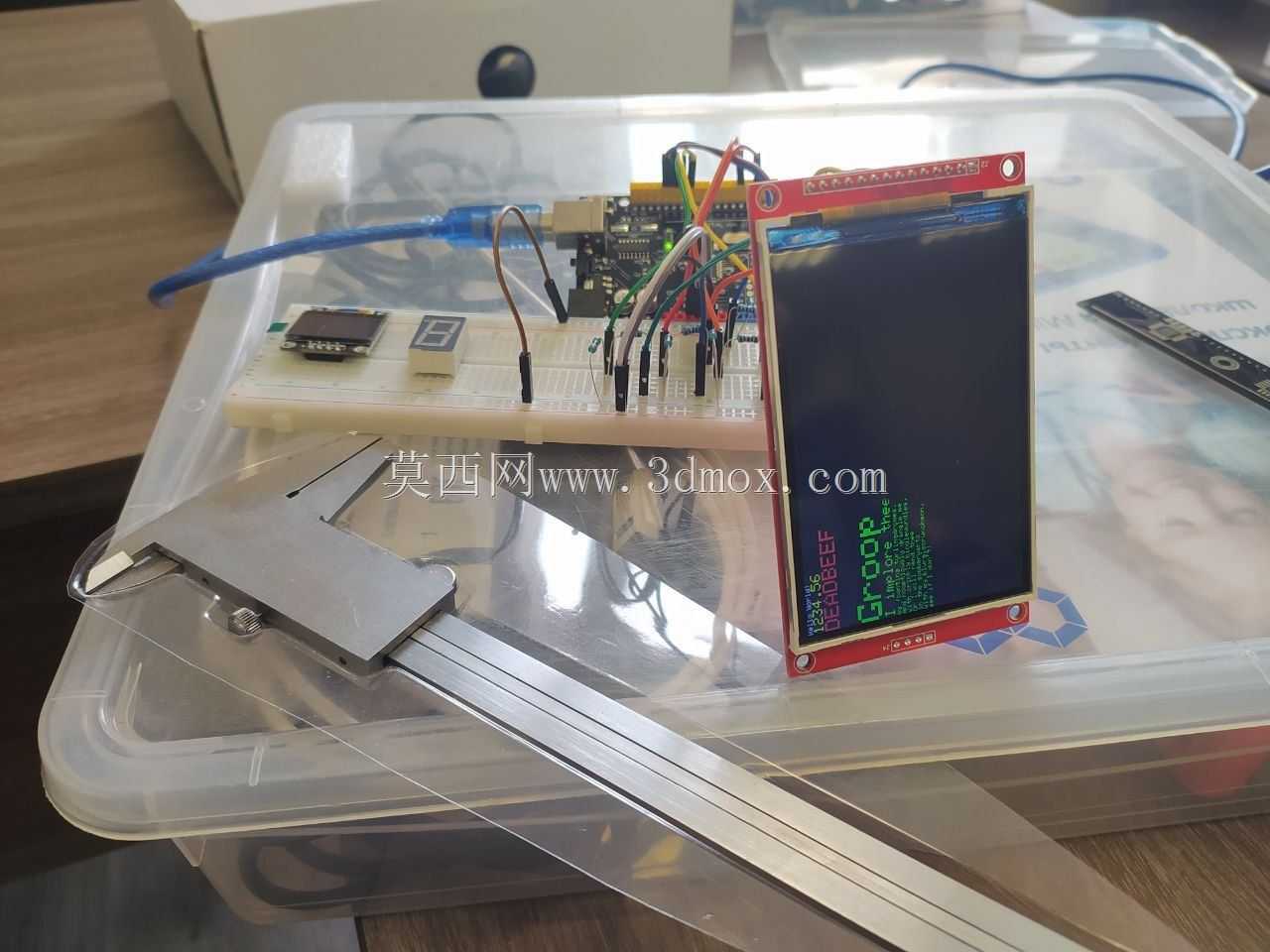

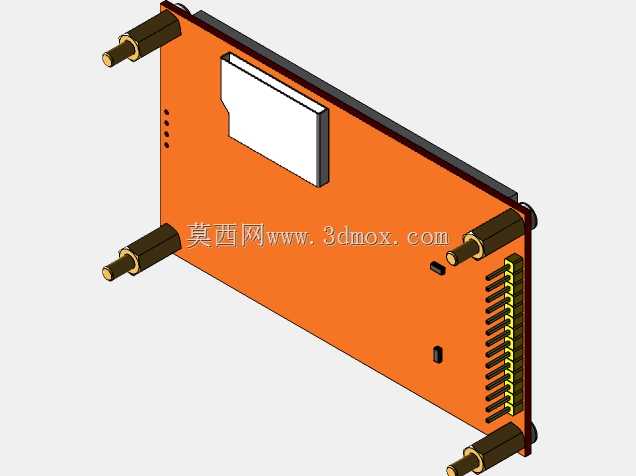

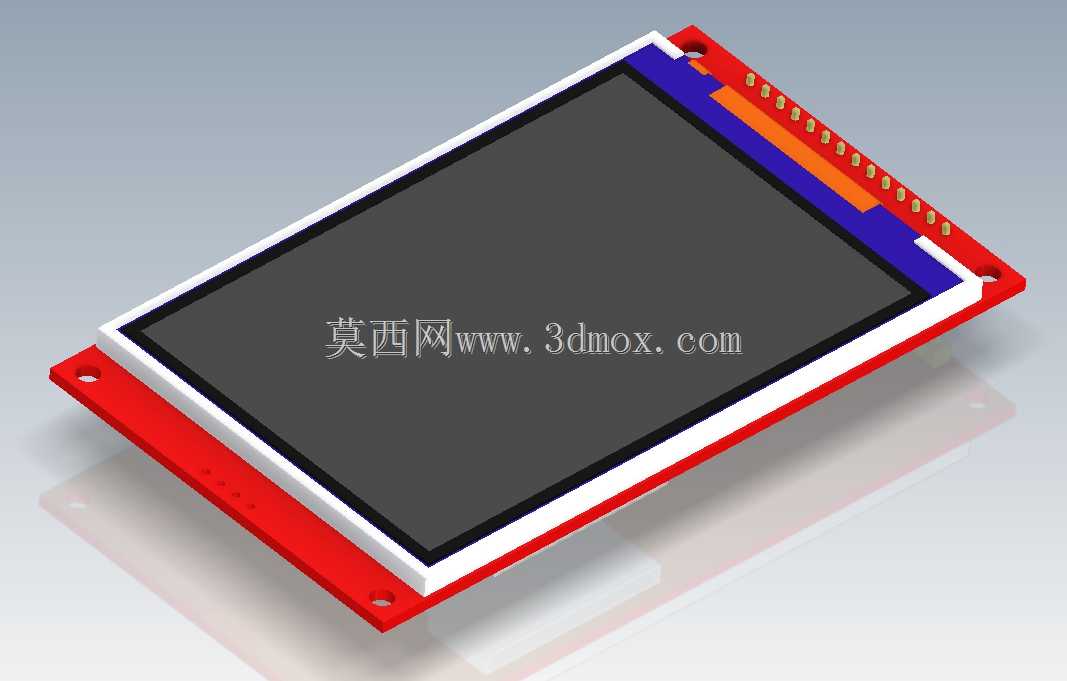

　　从功能特性上看，这款模组的驱动芯片ILI9488是成熟的量产彩屏驱动方案，支持全彩色显示，屏体本身的有效显示区域做了高亮区分，建模的时候特意把像素有效区和黑边边框的边界做了明确的分层，做外壳视窗开口的时候，直接提取有效显示区的轮廓往外留0.2到0.3毫米的装配间隙就行，不用再反复核对视窗会不会挡住显示内容。模组做了两种安装结构的版本，一种是带四角铜柱支撑的版本，铜柱的高度、安装孔位的孔径、孔距都完全按实物还原，做层叠式安装的时候，铜柱刚好能把屏体架在主控板上方，预留出引脚焊接的空间，不会让屏体背面的元器件压到主控板上的贴片元件；另一种是不带黄铜衬套的版本，适合直接用螺丝锁在外壳支柱上，或者用双面胶直接粘贴在壳体内侧的安装位，两种版本的屏体本体、引脚排针的位置是完全一致的，切换安装方式的时候不用改主控板的布局。

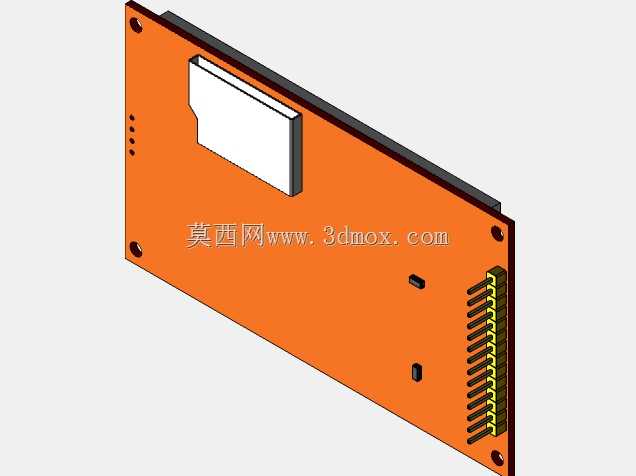

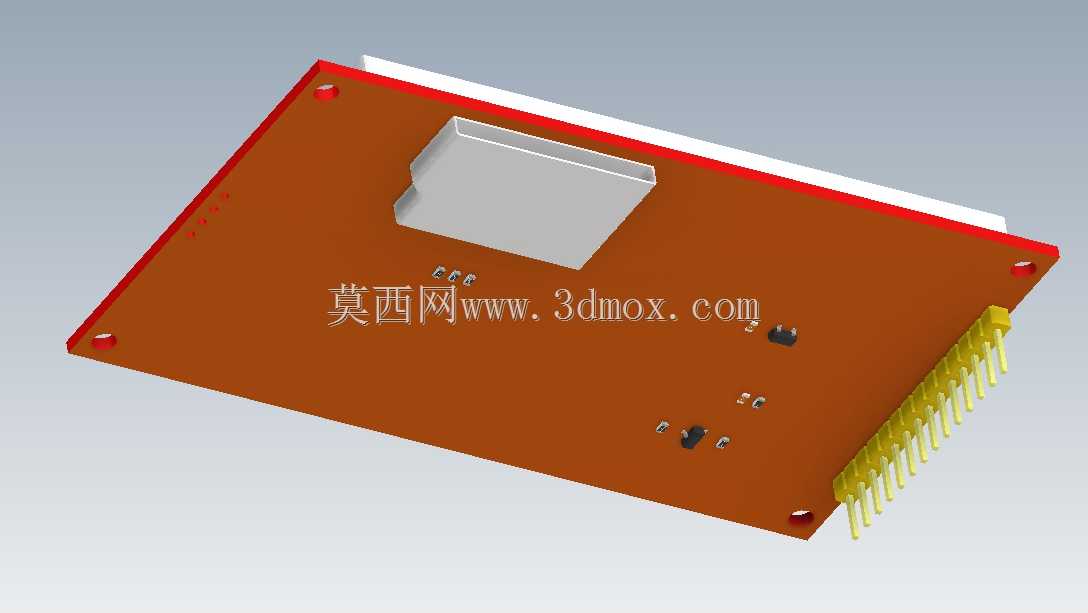

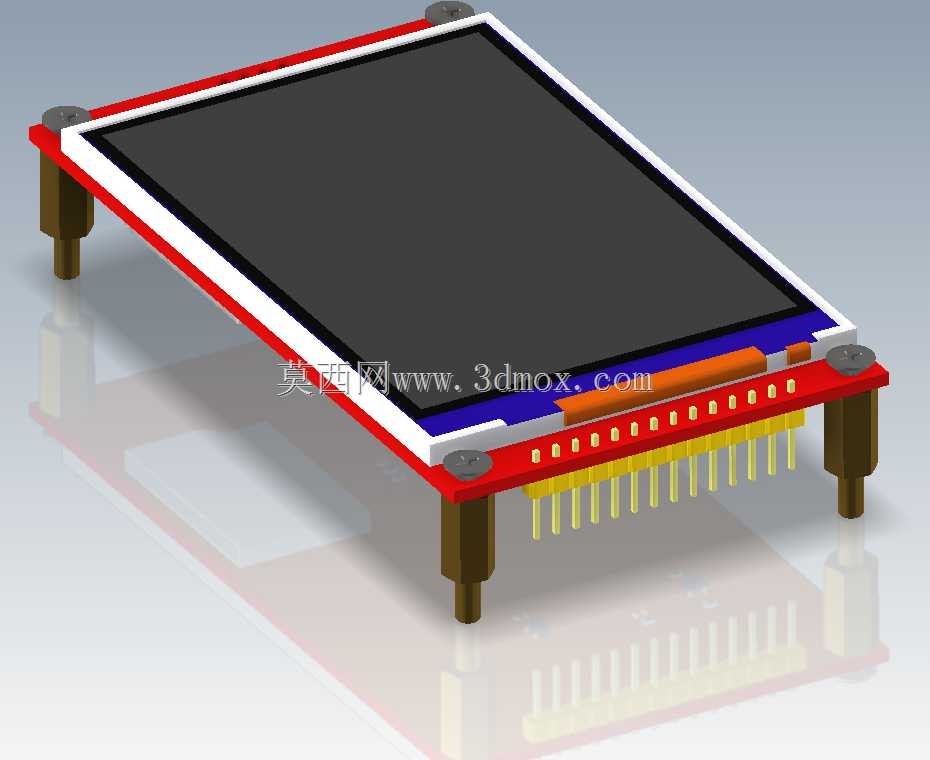

　　设计思路上，建模的时候完全遵循实物的装配层级，最上层是透明的防护表层，往下是黑色的屏体黑边边框，再往下是红色的PCB基板，基板边缘的排针引脚长度、引脚间距都严格按2.54毫米标准排针的尺寸做的，排针伸出PCB背面的长度刚好满足波峰焊或者手工焊接的吃锡需求，不会因为引脚过长顶到下方的壳体或者其他板卡。四角的安装铜柱是外螺纹加内螺纹的结构，铜柱的外径、拧入深度都做了还原，做整机装配的时候，可以直接在模型里模拟螺丝从下方主控板穿入，拧进铜柱内螺纹的装配过程，检查会不会有螺丝过长顶到屏体背面的驱动元件的问题。屏体背面的驱动元器件布局也做了简化还原，主要是标注出最高元件的高度边界，做结构避让的时候，只要在屏体下方预留出对应高度的空间，就不会出现元件干涉的问题。

　　安装边界这块是做结构设计最需要注意的，首先屏体的整体外形轮廓是带圆角的矩形，建模的时候把四个角的圆角半径都做了准确还原，外壳上开屏体安装槽的时候，不能只按矩形尺寸挖槽，要对应留出圆角的避让，不然屏体放不进去。排针的位置在屏体的短边一侧，排针的中心距PCB边缘的距离、排针每一个引脚的位置都和实物一致，做主控板封装的时候直接对应引脚位置放排母封装就行，不会出现屏插上去歪了或者对不准孔的问题。带铜柱的版本里，铜柱底部到PCB背面的距离就是安装后屏体和下方板卡的间距，这个间距里刚好能容纳下常规厚度的排母，以及排母旁边高度不超过3毫米的贴片元件，做板卡布局的时候，只要在排针投影区域外3毫米范围内不放超过这个高度的元件，就不会出现装配干涉。另外屏体的有效显示区到PCB边缘的距离，也就是黑边的宽度，各个方向的尺寸都做了准确测绘，做外壳视窗的时候，视窗的内边缘要比有效显示区大0.2毫米左右，比PCB上屏体的外边缘小1毫米左右，这样既能把黑边完全挡住，不会从外壳外面看到屏体的边框缝隙，又不会挡住有效显示内容。

　　实际做项目的时候用这个模型，能提前把所有安装干涉的问题在建模阶段就排查掉，比如之前做一款小型手持测温设备的时候，一开始没注意屏背面驱动电容的高度，把壳体内部的加强筋做高了，打样回来才发现加强筋顶到电容，屏装上去是翘的，后来用这个准确的模型做干涉检查，提前把加强筋的位置挪开，高度降到安全范围，第二次打样就一次装配成功，省了不少打样成本和时间。还有做层叠式安装的控制板的时候，一开始选的铜柱长度不对，屏装上去之后排针和排母咬合深度不够，容易松脱，用模型模拟装配的时候就能直接看到排针插入排母的深度，选合适长度的铜柱和排针，不用反复换配件试装。另外这款屏的SPI接线简单，对主控的资源要求低，做小型设备的时候不用额外加显示驱动电路，只要把对应的SPI引脚接上，写好驱动程序就能用，结构上只要按模型的尺寸留好安装位，就能快速完成显示部分的结构设计，不用自己拿着卡尺一点点量实物尺寸，效率能提不少。
