侧插弯脚式轻触触觉按钮结构

　　这款侧插弯脚结构的触觉按钮，是消费电子、通讯终端设备里最常用的人机交互输入元件之一，日常接触的蓝牙耳机功能键、便携通讯设备侧键、小型工控手持终端的操作按键，很多都采用这类结构的触觉按钮作为触发元件。不同于常规直插式轻触开关，这款产品采用四引脚弯脚侧出的结构设计，引脚做了两次弯折成型，既可以在PCB板侧立面完成焊接固定，也能适配板边贴装的布局需求，给设备内部结构堆叠留出更多可用空间，尤其适合厚度受限的超薄类通讯数码产品，不用在PCB上预留直插元件的竖向安装空间，能有效压缩整机厚度方向的尺寸冗余。

　　从功能特性来看，这类触觉按钮依靠内部弹片的形变完成通断触发，按压行程通常控制在0.2-0.5mm区间，触发压力根据应用场景有不同梯度可选，常规通讯设备用的规格多在160gf-250gf之间，既能保证按压时有清晰的段落反馈，又不会因为压力过大导致长时间操作手指酸胀，触发时的导通响应时间在毫秒级，完全能满足日常按键操作的响应需求，内部接触点采用镀金处理，能抵御日常使用环境中的潮气侵蚀，降低接触不良的失效概率，按键本体的防护等级可以达到基础的防尘要求，适配多数室内使用的电子设备工况。

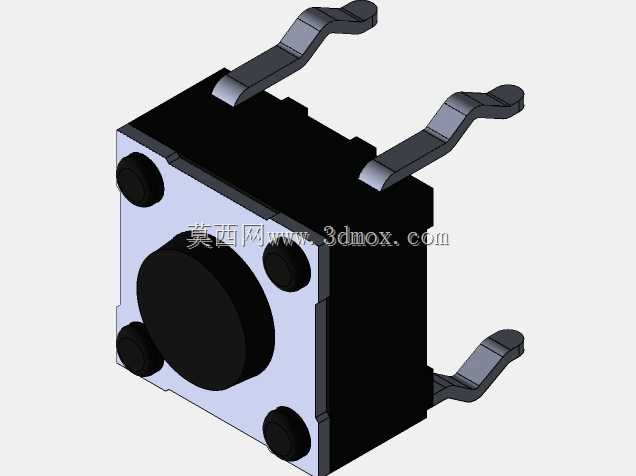

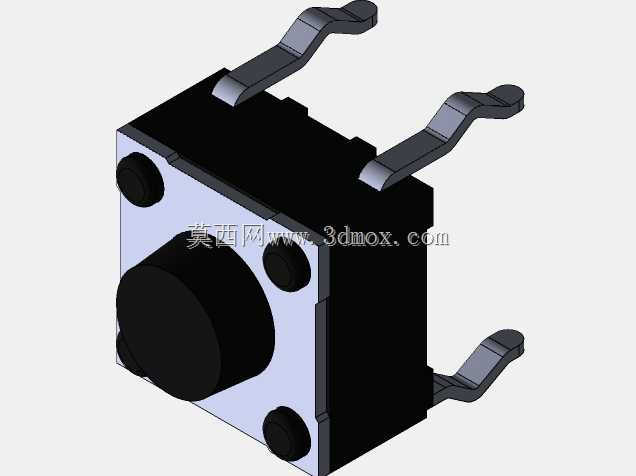

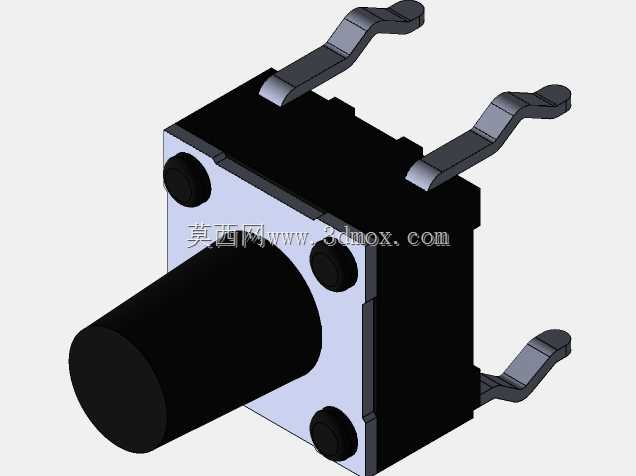

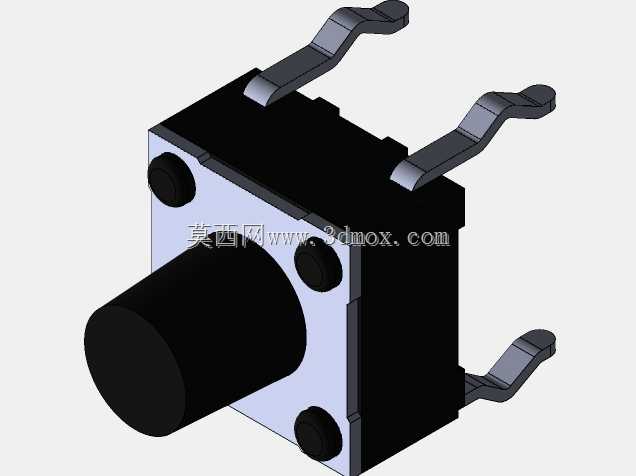

　　设计这款元件的三维结构时，首先要明确安装边界的约束条件：本体基座采用耐高温工程塑料注塑成型，外形为方正立方体结构，四个角位做了小尺寸的圆弧倒角，避免装配时刮伤周边的壳体或者排线，基座正面的圆形按键帽做了微凸的弧面处理，和设备外壳的按键孔位配合时，能保证按压受力始终集中在按键中心区域，避免偏按导致的卡滞问题。四个引脚的弯折尺寸是建模时的重点控制项，第一次弯折的高度要匹配PCB板的厚度，保证引脚插入焊盘后能和焊盘表面完全贴合，第二次弯折的水平段长度要控制在合理范围，既要保证焊接时有足够的焊锡附着面积，又不能过长导致和周边元件产生干涉，引脚的厚度通常选用0.15-0.2mm的磷青铜材质，既有足够的焊接强度，又能在装配时产生微量形变抵消装配公差。

　　实际选型应用时，需要重点核对几个安装尺寸：首先是本体的长宽高尺寸，要和设备壳体内的预留安装槽匹配，保证按键本体装入后不会出现晃动偏移；其次是引脚的跨距，必须和PCB上预留的焊盘孔位完全对应，避免波峰焊或者回流焊时出现虚焊、偏位的问题；另外要注意按键正面的突出高度，要和设备外壳的壁厚、按键键帽的行程做匹配，保证外壳装配后，按键在未触发状态下不会和键帽产生硬接触，避免出现误触发的情况，同时按压到底时能可靠触发内部触点，不会出现按不动或者触发无响应的问题。

　　这类触觉按钮在通讯设备里的应用场景非常广泛，除了作为设备的电源按键、功能调节按键之外，还可以作为内部检测开关使用，比如设备翻盖的闭合检测、配件安装到位检测等场景，依靠结构件的按压触发信号，不需要额外加装复杂的传感元件，成本低、可靠性高，是小型电子设备里性价比极高的交互元件。建模过程中需要对内部的弹片空间做预留，虽然外部模型不需要完全还原内部弹片的精细结构，但要保证本体内部的空腔尺寸符合实际元件的规格，避免做整机结构干涉检查时出现误判，四个引脚的焊接位置要预留出焊锡的圆角空间，不要把引脚和焊盘的配合做的完全零间隙，要符合实际SMT贴片生产的工艺公差要求，通常单边预留0.05-0.1mm的间隙即可，既不影响干涉检查的准确性，也符合实际生产的装配情况。

　　另外在结构设计时，按键本体的定位柱也是需要注意的细节，部分规格的触觉按钮会在基座背面设置两个小尺寸的定位柱，对应PCB上的定位孔，装配时可以先将定位柱插入孔位完成预固定，再过焊接工序，能大幅提升贴片时的位置精度，降低批量生产时的不良率，这款弯脚侧插的结构因为引脚本身已经有一定的固定强度，部分规格会省略定位柱，但建模时还是要根据实际选用的元件规格确认定位特征，避免出现装配不匹配的问题。
