射频同轴连接器金属防护盖帽结构设计

　　在射频通讯链路的搭建与长期运维场景中，外露的连接器接口极易因现场施工磕碰、粉尘侵入、潮气锈蚀导致接触阻抗异常，直接造成信号驻波比升高、链路损耗超标，这类防护盖帽正是为解决该类工程痛点设计的配套结构件。从实际使用场景来看，这类盖帽广泛适配通信基站射频馈线接口、测试仪器射频端口、室内分布系统同轴接头的闲置状态防护，不管是户外塔桅上长期暴露的SMA、N型接头，还是实验室测试台频繁插拔的仪器端口，都需要这类结构件在非连接状态下提供物理防护。

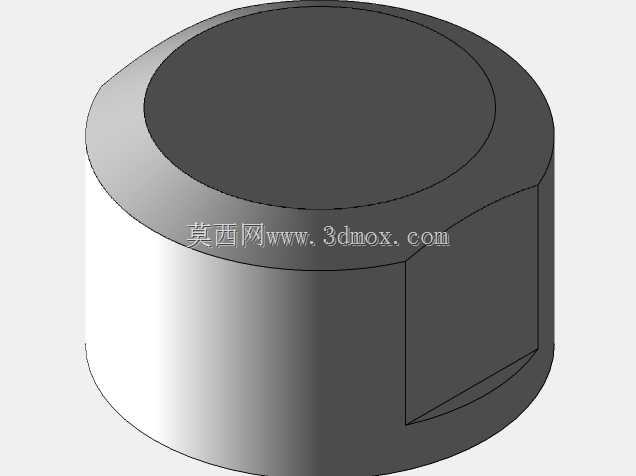

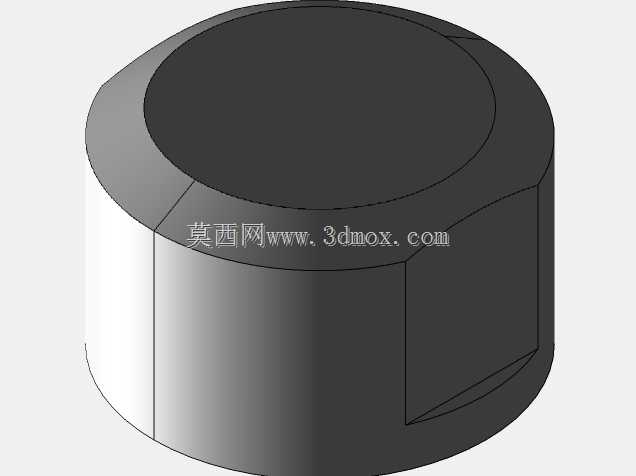

　　从功能特性上看，该盖帽采用带侧方平切面的圆柱外形，主体为金属切削加工结构，顶部封闭端面可完全覆盖连接器插针/插孔的外露区域，避免金属异物搭接造成的端口短路，侧壁的平切面设计并非装饰结构，而是为现场安装拆卸提供施力面——运维人员无需专用工具，仅用普通扳手甚至手指捏持平切面即可完成拧紧或旋松操作，在高空塔桅作业、狭窄机柜内部操作等不便使用大型工具的场景下，该结构可大幅提升操作效率。盖帽与连接器的配合段采用精密公差适配的内螺纹结构，螺纹旋合长度经过匹配计算，既保证连接后不会因设备振动、线缆拖拽出现松脱，又不会因旋合过深造成连接器内部介质损伤，内壁靠近端口位置设计有环形抵接面，旋紧后可与连接器端面的密封圈紧密贴合，形成IP65级以上的防尘防水屏障，完全满足户外通讯设备长期暴露在日晒雨淋环境下的防护要求。

　　设计思路上，该结构没有采用多余的装饰性特征，所有外形特征都服务于功能实现：整体圆柱外形适配常规连接器的圆形接口轮廓，侧壁对称分布的两个平切面既满足扳手夹持的扭矩传递需求，又能在批量加工时减少棒料切削余量，降低加工成本；顶部端面做了极小的倒角处理，避免安装过程中锐边划伤施工人员的手部或线缆外护套；盖帽的整体壁厚经过强度校核，在采用铝合金或黄铜材质加工时，既能承受常规安装扭矩下的结构应力，不会出现侧壁开裂、螺纹滑牙的问题，又能控制整体重量，不会给连接器接口带来额外的负重载荷，避免长期使用后连接器焊盘出现疲劳脱焊。

　　从安装边界与尺寸适配来看，该盖帽的外径控制在与适配连接器最大外径齐平的尺寸，不会超出连接器本身的安装轮廓，在高密度排布的射频配线架上，相邻接口之间的间距通常仅留几毫米的操作间隙，齐平的外径设计不会与相邻接头的盖帽或线缆产生干涉，可实现高密度端口的满配安装；盖帽的总高度经过优化，在完全覆盖连接器外露插针的前提下尽可能压缩轴向尺寸，在机柜内部、设备机箱内部等轴向空间受限的场景下，不会因为盖帽过长导致箱门无法闭合、线缆弯折半径不足的问题。内壁螺纹的起始端做了导向倒角，现场安装时无需精准对准螺纹起始位置，仅需将盖帽套在接口上轻压旋转即可顺利旋入，降低高空作业、盲操作场景下的安装难度，同时导向倒角也能避免螺纹起始端的毛刺刮伤连接器外导体的镀镍层，保证连接器的导电性能与屏蔽效能不受安装操作的影响。

　　在长期使用的可靠性设计上，金属材质的选型兼顾了结构强度与环境适应性，表面采用钝化或镀镍处理，不会与连接器外壳的金属材质产生电化学腐蚀，在沿海高盐雾、工业高腐蚀的应用场景下，也能保证数年的使用寿命不会出现锈蚀卡死的问题；盖帽的边缘所有锐边都做了倒钝处理，没有任何尖锐的边角，即使在施工过程中与线缆外护套反复摩擦，也不会割伤线缆绝缘层，避免造成线缆屏蔽层外露、信号泄漏的隐患。从实际工程验证的角度，这类结构的盖帽经过多次振动测试、温度循环测试后，依然能保持稳定的防护性能，不会因温度变化产生的热胀冷缩出现松脱，也不会在-40℃到85℃的工作温度范围内出现材质脆化、密封失效的问题，完全满足通讯行业从寒带基站到热带户外设备的全场景使用需求。
