通讯设备用圆柱型射频连接器防护端盖

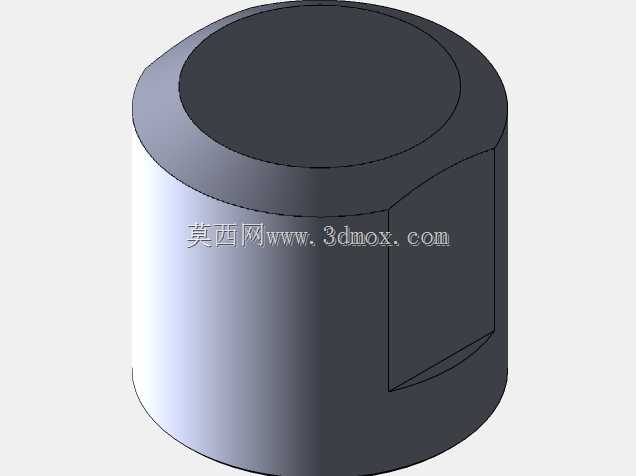

　　在射频通讯链路的布设与运维场景中，这类圆柱型连接器端盖是高频信号传输节点处的常用防护零件，主要适配SMA、BNC、N型这类常见同轴射频连接器的外露接口端，在设备存储、运输、临时停机检修阶段，为连接器内部的插针、绝缘子接触面提供物理防护，避免外界粉尘、水汽、金属碎屑侵入接口内部造成信号传输阻抗失配，或是硬物磕碰导致插针变形、接触面镀层磨损，直接影响射频链路的驻波比指标。从结构设计逻辑来看，该端盖采用整体圆柱式构型，主体外圆做了等直径光面处理，侧面预留的平面结构并非装饰特征，而是为现场徒手拆装或是使用简易卡箍工具拧紧时提供施力面，避免纯圆柱面在手部沾有油污、防尘脂时出现打滑问题，相比全滚花结构的端盖，

　　这种局部平面的设计在批量注塑或机加工时工艺性更好，不会出现滚花刀损耗带来的批次外观差异，也能减少零件周转过程中滚花棱角剐蹭其他连接器镀层的问题。端盖的内腔尺寸是设计阶段的核心管控点，内腔深度需要完全覆盖连接器外露的插合段，同时内壁与连接器外导体的配合间隙控制在0.1mm到0.2mm之间，既不会因为间隙过小导致插拔卡滞，也不会因为间隙过大在设备运输振动过程中出现松脱掉落的问题；端盖顶部的封闭端面做了0.5mm的加厚处理，在承受10N以内的轴向冲击力时不会出现凹陷变形，避免外力直接传递到连接器内部的插针组件上。从安装边界来看，该端盖的最大外圆直径比适配的连接器外导体直径大2mm左右，在高密度排布的射频面板上，

　　相邻连接器中心距只要满足比端盖外圆大1mm的间距要求，就不会出现端盖之间互相干涉的问题，不需要额外调整面板上连接器的安装孔位，能够直接适配现有标准射频面板的安装布局。在实际工程应用中，这类端盖除了基础的物理防护作用，部分场景下还会在端盖内腔粘贴薄型导电泡棉，在设备长期存储时为连接器接口提供额外的电磁屏蔽效果，避免外界杂散电磁信号通过未接负载的连接器接口串入设备内部，造成内部电路的电磁兼容性能下降。设计阶段也充分考虑了不同使用场景的材质适配需求，如果是普通室内通讯机柜使用，采用ABS或PP注塑材质即可满足防护需求，成本低且重量轻；如果是户外基站、野外通讯设备使用，则可以替换为尼龙加纤或是金属铝合金材质，提升耐候性与抗冲击性能，

　　同时所有尺寸参数不需要做调整，直接更换材质即可完成不同工况的适配，不需要重新开模或是调整加工工艺。端盖的边缘位置做了C0.2的小倒角处理，一方面是去除机加工或注塑过程中产生的飞边毛刺，避免安装时毛刺掉落到连接器接口内部，另一方面倒角结构能够在安装时起到导向作用，即使现场操作人员视线受阻，也能快速将端盖对准连接器接口完成装配，提升现场运维的操作效率。
