射频同轴连接器金属防护端盖结构

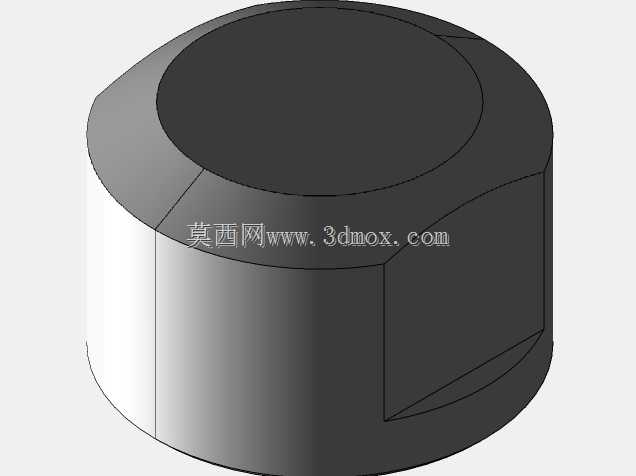

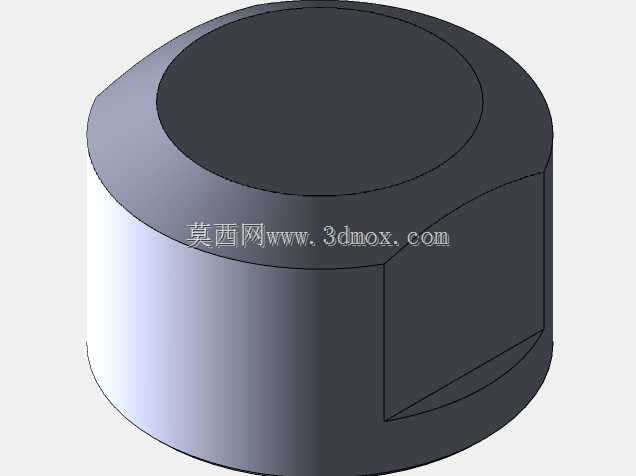

　　在射频通讯链路的搭建与长期运维场景中，外露的同轴连接器接口极易因现场施工磕碰、粉尘侵入、潮气锈蚀导致驻波比异常、信号插损增大，这类连接器防护端盖正是针对这类痛点设计的结构件，主要适配SMA、BNC、N型等常见射频同轴连接器的外露接口，在设备存储、运输、临时停机布线阶段为接口提供物理防护。从结构设计逻辑来看，该端盖采用圆柱主体搭配侧方平切面的外形，并非随意的造型选择：圆柱内腔与连接器外螺纹或外导体轮廓做间隙配合，保证扣合后不会出现径向窜动，侧方的两个对称切面是为了适配现场徒手拧紧或用小型扳手辅助紧固的操作需求，相比全圆柱外形，平切面能提供足够的摩擦力矩，避免端盖扣合后受振动松脱，

　　同时平切面的存在也能让端盖在密集排布的连接器面板上减少相邻接头的干涉，在多接口并排布置的通讯机柜内，相邻连接器中心距较小时，带切面的端盖比全圆形端盖更节省安装空间，不会出现相邻端盖互相挤压无法装到位的问题。端盖的顶部采用封闭平面设计，没有多余的开孔或凸起，能完全覆盖连接器的插针端面与介质接触面，阻断粉尘、水汽、金属碎屑进入连接器内部的路径，在户外基站、野外测试设备、车载通讯电台这类使用环境复杂的场景中，这类端盖可以有效避免连接器内部的聚四氟乙烯介质被污染，也能防止外露的内导体插针被外力碰弯变形，减少现场运维时的接头故障排查成本。从安装边界来看，该端盖的轴向高度控制在刚好覆盖连接器外露螺纹段的尺寸，不会过度深入连接器内部接触插针，

　　避免长期使用后对插针镀层造成磨损，内腔的配合公差按照IT8级精度设计，既保证徒手就能顺利扣合与拆卸，又能在常规的运输振动、设备移动过程中不会自行脱落，不需要额外加装防松结构。在结构建模过程中，这类端盖的倒角处理也有实际工程考量：端盖开口处的内倒角做了0.3mm的引导角，能让现场操作人员在视线不佳的机柜背面布线时，快速对准连接器接口完成扣合，不需要反复调整角度；外边缘的圆角处理则是为了避免锐边割伤操作人员的手部，毕竟现场施工时很多时候是徒手操作，没有佩戴防护手套，圆滑的外边缘能提升操作的安全性。这类端盖的材质一般选用锌合金压铸或者镍铜合金车削加工，表面做钝化处理，既具备足够的结构强度，在受到外力磕碰时不会开裂变形，

　　又能在户外潮湿环境下长期使用不生锈，不会因为锈蚀粘连在连接器接口上导致无法拆卸。在实际的通讯设备整机组装流程中，这类端盖会在连接器出厂时就预装在接口上，直到整机组装完成、现场接线时才会被取下，能覆盖从零部件生产、整机组装、仓储运输到现场安装的全流程防护，相比塑料材质的防护盖，金属材质的端盖可以重复使用多次，在设备后期运维、临时拆线的场景下，还能再次扣合在接口上持续提供防护，不会像塑料盖一样经过几次拆装就出现开裂、滑牙的问题。在三维建模时，需要重点关注内腔与连接器配合段的尺寸精度，尤其是与连接器外螺纹配合的内径尺寸，要预留足够的镀层厚度余量，避免表面处理后内径缩小导致无法顺利装配；侧方平切面的位置要对称分布，保证扳手夹持时受力均匀，不会因为单边受力导致端盖变形；顶部的封闭面厚度要控制在合理范围，既要保证足够的抗冲击强度，又不会因为壁厚过大增加不必要的材料成本。
