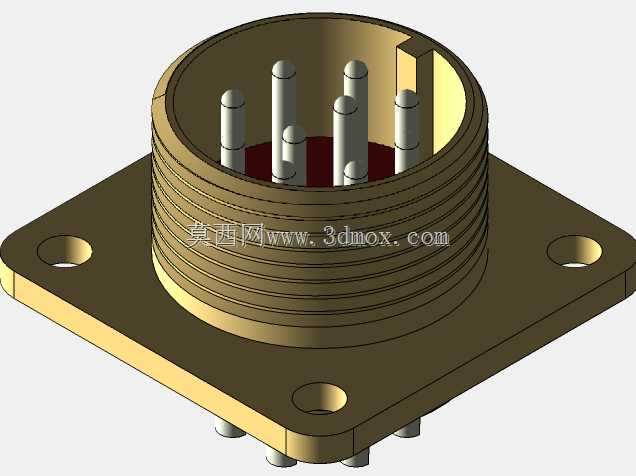

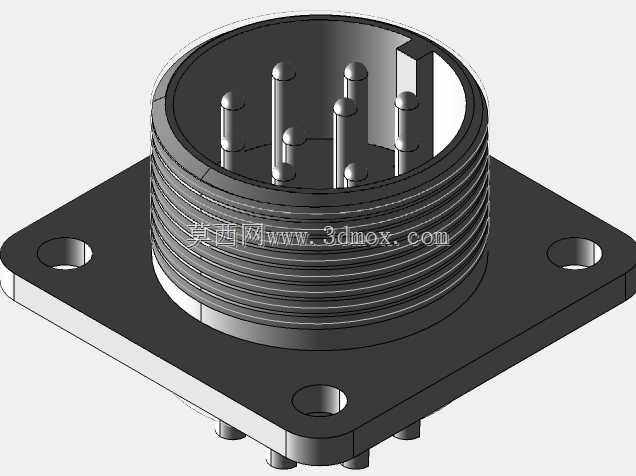

方形法兰安装多针圆形电连接器结构

　　这类带方形法兰底座的多针圆形电连接器，常被用在工业控制机柜、户外通讯基站设备、机载航电接线模块这类对连接稳固性有硬性要求的场景里，核心作用是实现多回路电信号的可靠通断对接，避免设备运行过程中因振动、拉扯出现接插松脱、信号中断的问题。从结构设计逻辑来看，插针端采用公头内置布局，插针按照固定孔位圆周排布，不同长度的插针可实现接地、信号、电源回路的错序接触，接插时接地回路先接通，拔出时最后断开，能有效避免热插拔过程中产生的浪涌信号打坏后端敏感元器件。外壳带外螺纹结构，配套对接的母头端可通过旋合螺帽实现轴向锁紧，相比直插式卡扣结构，螺纹锁紧的抗振动、抗冲击性能更优，在存在持续机械振动的车载、机载设备场景中，能长期保持接插界面的接触压力稳定，

　　不会因为长期振动出现接触电阻升高、信号衰减的问题。方形法兰底座的四个角预留了沉头安装孔，安装时可通过螺栓直接固定在设备舱壁、机柜面板的预留开孔位置，法兰盘与安装面之间可加装橡胶密封垫，实现接插部位的IP65级防尘防水防护，满足户外露天部署设备的防护要求。建模过程中，插针的同轴度公差是需要重点控制的参数，每根插针相对于外壳安装基准轴的径向跳动需要控制在0.05mm以内，否则对接时会出现插针弯折、孔位对中偏差无法插合的问题；外壳外螺纹的公差选用6g级，保证和配套螺帽的旋合顺畅度，既不会因为间隙过大出现锁紧后旷量，也不会因为公差过紧出现装配卡滞。法兰盘的厚度根据安装场景的受力情况设定，

　　常规工业场景下厚度设置为3mm即可满足安装锁紧时的结构强度要求，不会因为螺栓拧紧力矩过大导致法兰盘变形。插针根部采用绝缘基座固定，绝缘基座选用耐温、绝缘性能优异的胶木材料注塑成型，每根插针和基座之间采用过盈压装固定，压装后插针的轴向拉脱力不低于50N，避免接插过程中插针被顶退导致内部接线松脱。接插腔体内壁设置了定向键槽，和母头端的定位凸台配合，能实现唯一角度的插合，避免错插导致的信号回路接反问题，对于多针数的连接器来说，定向防错结构是必不可少的设计细节，能从根源上杜绝现场装配时的接插错误。这类连接器的安装边界需要注意，法兰盘后方需要预留至少15mm的接线空间，方便内部导线和插针尾部的焊接、压接操作，

　　螺纹端前方需要预留和螺帽长度匹配的操作空间，方便对接时用工具拧紧锁紧螺帽。在通讯设备应用场景中，这类连接器常用来传输控制信号、低压供电回路，相比普通的接线端子排，圆形电连接器的集成度更高，单颗连接器可同时完成7路以上的信号对接，设备装配和后期维护时的接线效率能提升60%以上，同时接插部位的防护性能更优，能适应潮湿、多粉尘的复杂工业现场环境。建模时外壳的边角都做了R0.5的圆角过渡，避免加工和装配过程中尖锐边角划伤操作人员，同时也能减少应力集中，提升外壳的结构强度。插针的接触端做了圆弧导头设计，对接时能顺利导入母头的接触插孔内，不会因为插针端部的毛刺刮伤插孔内的弹性接触簧片，延长连接器的整体插拔寿命，常规设计下这类连接器的插拔寿命不低于500次，能满足设备全生命周期内的维护插拔需求。
