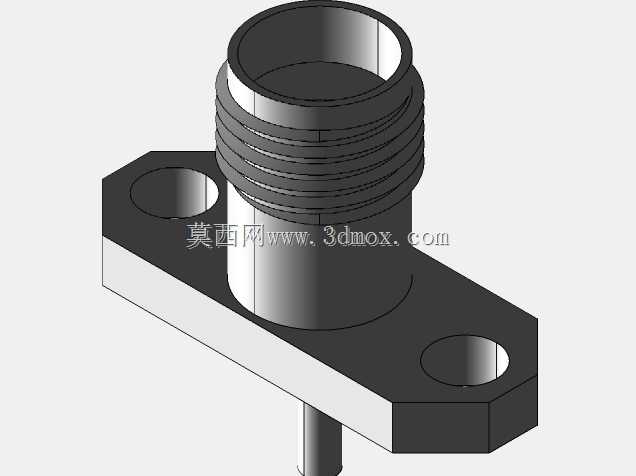

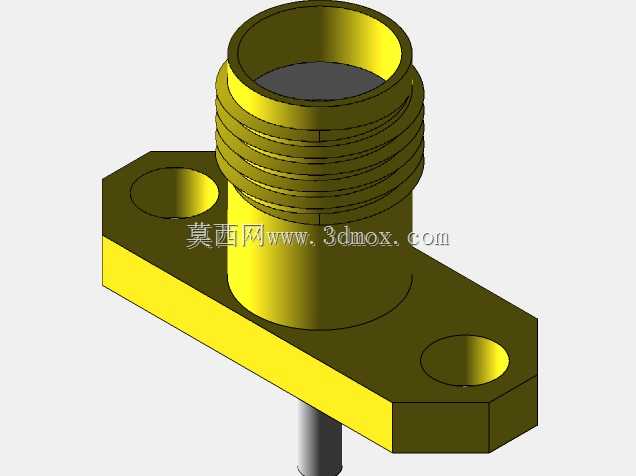

法兰安装型SMA射频同轴连接器结构

　　这款SMA射频同轴连接器采用两孔法兰安装形式，是射频链路里应用极广的小型螺纹连接接口，日常在微波通信、测试测量仪器、射频模块集成、天线馈电系统里随处可见，工作频段通常覆盖DC到18GHz区间，部分精密加工版本可支持到26.5GHz，特性阻抗统一为50Ω，能满足绝大多数民用、工业级射频信号传输的阻抗匹配要求，避免信号反射带来的链路损耗与驻波异常。从结构设计来看，主体采用黄铜基材加工，表面做镀金处理，既保证内导体的导电性能，也能提升外导体的防腐蚀能力与接触可靠性，外导体的螺纹段采用标准SMA公头外螺纹规格，也就是1/4-36UNS螺纹，和配套母头对接时可通过螺纹旋合提供足够的连接抱紧力，抗振动、抗冲击性能优于卡扣式连接的射频接头，

　　适合在有一定振动工况的机载、车载通信设备上使用。法兰盘部分做了切边处理，不是整圆形法兰，两个安装孔对称分布在接口轴线两侧，安装孔的孔径适配M2或者M2.5的固定螺丝，安装时可以直接通过两个螺丝将连接器固定在设备面板、腔体壁或者PCB板的金属安装位上，法兰盘和设备安装面贴合时，可通过加装导电密封衬垫实现腔体的电磁屏蔽，避免外部电磁干扰串入射频链路，也能防止内部射频信号向外泄漏。内导体采用插针结构，插针直径符合SMA接口标准尺寸，和母头插孔配合时接触电阻稳定，介质支撑部分采用聚四氟乙烯材料，既可以固定内导体与外导体的同轴度，也能在宽温域范围内保持稳定的介电常数，不会因为温度变化导致阻抗偏移。建模过程中严格遵循SMA接口的标准尺寸链，

　　外螺纹的大径、小径、螺距都按照标准公制英制转换后的尺寸绘制，法兰盘的厚度、安装孔的中心距都参考行业通用的两孔法兰SMA连接器的安装尺寸，保证模型导入装配体后可以直接和配套的安装孔位、对接接头完成配合，不需要额外调整尺寸。在实际设备选型时，这类两孔法兰安装的SMA接头常被用在射频模块的面板输出端，比如信号源、频谱仪的前面板接口，或者是通信基站的射频单元内部板间连接接口，相比穿墙式SMA接头，法兰安装的形式固定更牢靠，能承受更频繁的插拔操作，不会因为多次插拔导致连接器在面板上松动。设计时需要注意法兰安装面的平面度要求，如果安装面不平整，会导致连接器和腔体之间的接触缝隙变大，屏蔽效能下降，严重时会出现信号泄漏导致的链路增益异常；

　　同时内导体的伸出长度也有严格要求，伸出过长会在对接时顶坏对方接头的内插孔，伸出过短则会导致接触不良，出现驻波比升高的问题。这款模型还原了连接器的所有关键结构特征，包括外导体的螺纹牙型、法兰盘的切边轮廓、安装孔的沉边细节、内导体的伸出段结构，在做整机结构装配时，可以直接用来检查安装空间是否足够，对接时和周边器件是否存在干涉，也可以用来模拟连接器和线缆压接后的整体走线空间，避免结构设计时出现射频接头和周边结构件碰擦的问题。在射频电路设计中，SMA接头的安装位置也会影响信号传输性能，法兰盘和设备地平面的良好接触是保证屏蔽效果的关键，建模时保留了法兰盘的完整接触面，方便结构设计人员在做腔体设计时预留对应的贴合面与螺丝过孔位置，不需要再单独测绘接头尺寸。
