易格斯8毫米规格羊角关节轴承接头

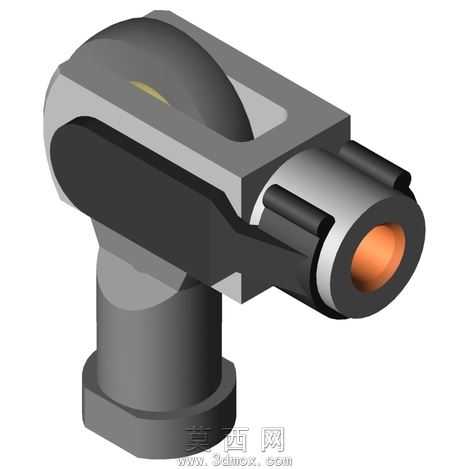

本作品为铰接类传动连接件的三维参数化建模成果，建模过程以实际工业应用中的角向补偿连接需求为核心设计出发点，首先基于关节轴承的运动特性完成整体结构的拓扑规划：整体采用直角弯转式主体构型，下部设置带安装法兰的圆柱插接段，用于与基座或固定端构件完成同轴定位装配，上部集成球铰容纳腔体与侧向快插接口，可同时实现多自由度角向偏转与外接管路或杆件的快速锁紧连接。建模阶段优先采用草图驱动的特征建模逻辑，先绘制各安装截面的基准轮廓，通过拉伸、旋转特征构建主体的实体框架，针对球铰配合面采用高精度球面拟合命令，保证球头与腔体的配合间隙控制在工业铰接件的标准公差范围内，避免运动过程中出现卡滞或旷量过大的问题；侧向快插接口处的弹性锁紧卡爪采用薄壁特征建模，还原实际零件的弹性变形空间，接口内部的密封槽位通过环形切除特征精准绘制，可匹配标准规格的密封件安装需求。材质与渲染环节针对不同功能部位做差异化材质分配：主体承力结构采用哑光深灰工程塑料材质，模拟纤维增强尼龙的磨砂质感，还原易格斯工程塑料轴承的轻量化、自润滑材质特性；球头外露配合面采用金属银灰抛光材质，体现铰接运动副的耐磨金属属性；接口内部的密封端面采用暖橙色半哑光橡胶材质，清晰区分密封功能区域，同时提升模型的视觉辨识度。结构设计上充分考虑零件的装配合理性，球铰腔体侧面开设观察与润滑窗口，既可以直观观察球头的偏转角度，也可预留润滑介质加注通道；下部安装法兰设置倒角过渡，避免装配过程中出现锐边刮伤配套零件的问题，所有棱边均按照工业零件的常规工艺要求添加0.2-0.5毫米的圆角特征，还原实际注塑或机加工零件的工艺细节。整体模型完成后通过干涉检查工具验证全行程运动范围内无结构干涉，各配合面的尺寸参数可直接导出用于工程图绘制或3D打印样件验证，能够满足自动化设备、轻工机械、管路连接系统中角向补偿连接场景的设计参考需求。
