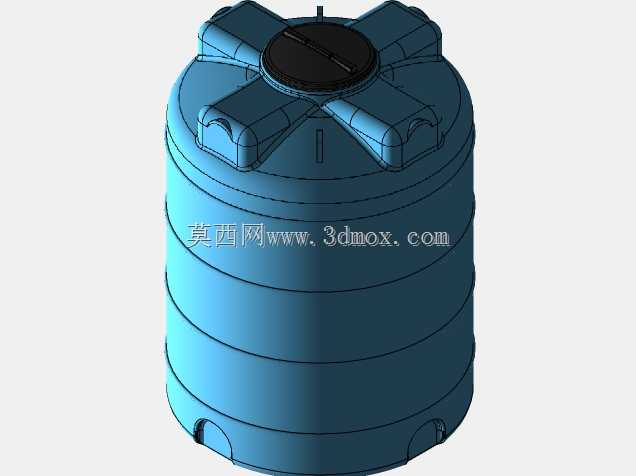

立式大容量储水罐体结构设计

　　在民用给排水、小型工业循环水系统、农林灌溉临时储水、户外作业临时供水等场景中，立式储水罐体是应用频次极高的通用储液部件，这类罐体的设计需要兼顾储装容量、结构强度、安装便捷性、运输堆叠适应性等多重工程需求，本次呈现的立式储水罐体结构，就是针对中小吨位常压储液场景完成的结构设计方案。

　　从实际使用需求出发，这类罐体常被安置在户外场地、建筑顶层设备间、厂区边角空地等位置，需要耐受长期静液压、户外温度变化带来的材料形变、偶尔的外力磕碰，因此在结构设计上做了多处针对性优化。罐体主体采用等壁厚回转体结构，筒身设置多道环形加强筋，沿罐体高度方向均匀分布，每道加强筋的凸起高度与壁厚比例经过反复校核，既可以在不额外增加整体材料用量的前提下，大幅提升筒身抗外压变形、抗内压鼓胀的能力，避免罐体装满液体后出现筒身鼓肚变形的问题，也能在罐体卧式运输堆叠时，作为受力支撑结构，减少运输过程中筒身被挤压破损的风险。

　　罐体顶部的结构设计充分考虑了日常使用与维护需求，顶部中心位置设置大口径检修人孔，人孔配备带密封结构的旋压式盖板，盖板与顶部人孔座的配合面设计有密封槽，可适配橡胶密封圈实现常压下的液体密封，防止罐内液体溅出、外界杂物落入罐内，同时大尺寸人孔可以满足检修人员伸手进入罐内清理水垢、沉积物的操作需求，不需要额外拆分罐体结构。顶部围绕人孔均匀分布四个凸起的吊耳兼加强结构，这四个结构一方面作为顶部的径向加强筋，提升顶部盖板区域的结构刚度，避免顶部受踩踏、堆载时出现凹陷变形，另一方面吊耳结构预留了绑扎与吊装受力位，在罐体装卸、就位安装时，可以直接通过吊带绑定这四个位置完成起吊作业，不需要额外配置吊装工装，大幅降低现场安装的操作难度。

　　罐体底部的结构设计同样贴合工程实际需求，底部采用向内微收的圆弧过渡结构，避免直角位置出现应力集中，同时在底部对称设置两个外伸的管路接口，接口位置距离底部安装面预留了足够的管路安装操作空间，可以直接对接外螺纹管道、法兰接头，不需要在现场对罐体底部进行切割开孔，减少现场施工的工作量。底部的支撑面设计为整圈环形支撑边，增大罐体与安装基础的接触面积，降低对安装地面的平整度要求，即使是硬化不完全的户外场地，只要基础平整度偏差在合理范围内，罐体放置后都可以保持稳定，不会出现倾斜、局部受力过大导致的罐体开裂问题。

　　从安装边界尺寸来看，这类罐体的高径比控制在1.2:1左右，相较于瘦高型罐体，重心更低，装满液体后的抗风、抗碰撞倾覆能力更强，适合户外露天放置；相较于矮胖型罐体，相同容量下占用的地面投影面积更小，更适合场地空间有限的安装场景。罐体的所有棱角位置都做了圆弧过渡处理，没有尖锐的直角结构，一方面可以减少滚塑成型过程中材料堆积、应力集中的问题，提升成品率，另一方面也可以避免安装、使用过程中尖锐棱角划伤操作人员，提升使用安全性。

　　在材料适配性上，这套结构可以适配滚塑级聚乙烯、改性聚丙烯等常用塑料储水罐材料，结构的脱模斜度经过优化，适合一体滚塑成型工艺，不需要额外拼接焊缝，从工艺层面减少了罐体渗漏的风险。针对不同的使用场景，这套结构也预留了拓展空间：如果需要用于储存有一定腐蚀性的液体，可以在不改变整体外形结构的前提下，调整罐体壁厚、更换耐腐材料；如果需要配置液位监测、自动补水等功能，可以在顶部预留的安装位加装液位传感器、浮球阀等配件，不需要对主体结构进行二次加工。

　　在实际工程选型过程中，这类罐体的结构设计合理性直接决定了使用寿命与使用安全性，很多市面上的同类型罐体因为忽略了顶部加强、筒身加强筋的合理分布，使用一到两年就会出现顶部凹陷、筒身鼓胀变形、接口位置开裂渗漏等问题，这套结构在设计阶段就针对这些常见失效点做了结构强化，所有受力位置的壁厚都做了局部加厚处理，非受力位置在保证强度的前提下适当减薄，平衡了结构强度与材料成本，既不会因为过度设计造成材料浪费，也不会因为强度不足导致早期失效。

　　对于结构设计从业者来说，这类常压储液容器的设计看似简单，实则需要兼顾工艺可行性、使用场景需求、安装运输便利性等多重维度的要求，每一处结构细节都对应着实际使用中的具体痛点，比如顶部吊耳的位置分布，需要保证起吊时罐体保持垂直，不会出现倾斜侧翻；底部接口的高度设置，需要保证对接管道时扳手有足够的操作空间；环形加强筋的间距设置，需要匹配材料的弯曲模量，保证在满液状态下筒身的变形量控制在允许范围内。这些细节没有复杂的传动结构、精密的配合要求，但恰恰是这些通用零部件的细节设计，最能体现结构工程师对实际工程场景的理解程度。
