大容量立式储水罐体结构设计方案

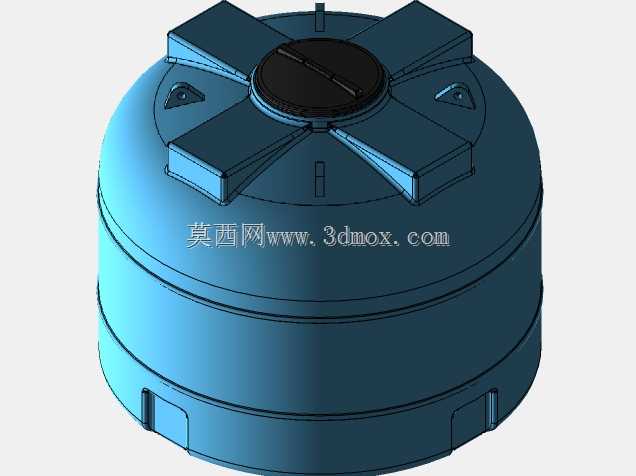

　　这类立式圆形储水罐体，在民用供水、小型工业循环水系统、农用灌溉储水、户外临时供水场景中应用十分广泛，相比方形储水结构，圆形罐体的环向受力更均匀，在同等壁厚条件下能承受更高的内部液压，不容易出现应力集中导致的侧壁鼓胀开裂问题，是常压储液场景下性价比极高的结构形式。从结构设计来看，罐体顶部采用十字分布的加强凸台结构，四个凸台沿罐口中心呈90度均匀排布，一方面是为了提升顶部端面的结构刚性，避免罐体堆叠或者顶部放置重物时出现顶面凹陷变形，另一方面凸台预留的平面结构也可以作为吊装、搬运时的受力点位，配合侧壁下部对称设置的卡扣式固定位，能够在安装时快速将罐体固定在配套的支架或者安装基座上，不需要额外焊接或者打孔破坏罐体整体的密封性能。

　　罐口位置采用内嵌式旋转密封盖设计，密封盖与罐口的配合面做了多圈止口结构，配合橡胶密封圈可以实现常压下的完全密封，避免储水过程中出现溢漏、外界灰尘蚊虫进入罐内污染水质的问题，密封盖表面做了防滑筋条设计，不需要借助专用工具就可以手动旋紧或者开启，日常清理罐体内部、加注液体时操作十分便捷。罐体侧壁设计了两道环形加强筋，沿罐体高度方向均匀分布，环形加强筋向外凸起的结构，能够大幅提升侧壁的抗形变能力，尤其是在罐体满水状态下，侧壁受到液体静压力向外扩张时，环形加强筋可以分散环向应力，避免长期使用后侧壁出现不可逆的鼓胀变形，延长罐体的整体使用寿命。侧壁下部的固定卡扣采用与罐体一体成型的结构，不需要额外装配金属固定件，既降低了整体的制造成本，

　　也避免了金属件长期接触水出现锈蚀污染水质的问题，卡扣的尺寸适配常规的安装支架卡槽，安装时只需要将罐体对准卡槽下放即可完成固定，拆卸时也只需要向上抬起罐体，维护更换十分方便。从安装边界来看，这类圆形罐体的占地直径相比同容积的方形罐体更小，对安装空间的平整度要求不高，只要基座能够均匀承载罐体满水后的整体重量即可，不需要额外做复杂的固定基础，顶部的十字凸台结构也支持多个罐体堆叠存放，运输和仓储时能够大幅节省空间。在设计建模过程中，需要重点关注罐体壁厚的均匀性，尤其是转角位置、加强筋与主体连接位置的壁厚过渡，避免出现壁厚差过大导致注塑成型时出现缩痕、气泡等缺陷，影响罐体的结构强度和密封性能；罐口与密封盖的配合公差需要严格控制，

　　既要保证密封性能，也要保证开启和关闭的操作手感顺畅，不会出现过紧难以旋开或者过松容易松脱泄漏的问题。这类储水罐体除了存储常温清水之外，调整对应的原材料配方后，也可以用于存储部分无腐蚀性的工业液体、农用水肥等介质，整体结构没有多余的复杂构件，生产制造难度低，后期维护成本低，是常压储液场景下非常实用的结构方案。建模时对所有的转角位置都做了圆角过渡处理，避免出现尖锐的直角结构，一方面是为了减少成型时的应力集中，提升罐体的抗冲击性能，另一方面也可以避免使用过程中尖锐边角划伤操作人员，提升使用的安全性。罐体底部做了内凹的底脚结构，让罐体放置时底部与安装面之间留有一定的间隙，既可以避免底部长期积水出现污垢堆积，也方便使用叉车或者搬运工具从底部托起罐体，转移位置时不需要额外捆绑吊装带，操作更加便捷。
