红黑接线柱香蕉接插件结构设计

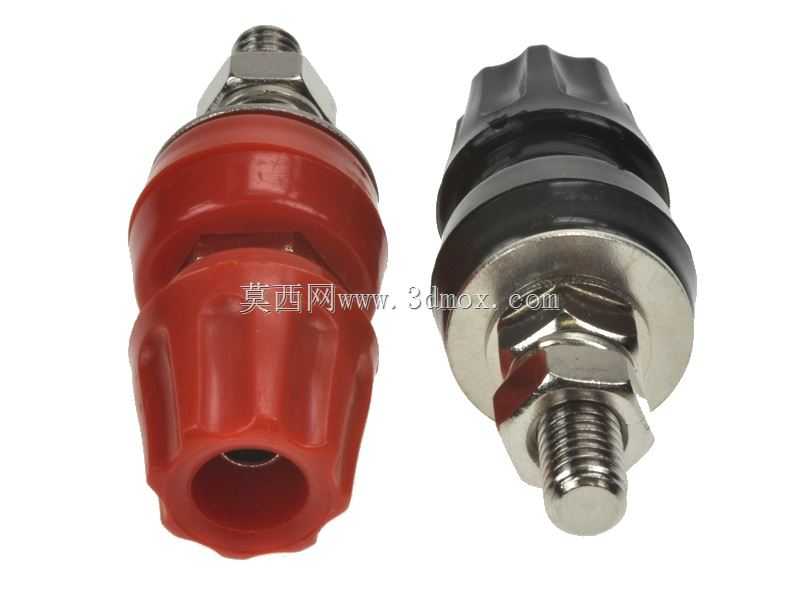

　　这类香蕉接头是电子测试、电源接线场景里极为常用的接插组件，日常在实验台电源输出端、功放设备接线面板、测试治具信号转接位都能见到它的身影，核心作用是实现导线与设备端的快速可拆连接，既保证导通可靠性，又能避免裸线接线的短路、松脱风险。从结构设计来看，这款接头采用红黑分色的绝缘旋帽，红色对应正极、黑色对应负极，是电气接线领域通用的色标规范，操作人员无需额外标识就能快速区分极性，大幅降低接反线路的概率。绝缘旋帽表面做了竖向防滑棱结构，徒手拧动时不会打滑，不需要借助额外工具就能完成接线锁紧操作，旋帽内部的空腔用来容纳插入的香蕉插头，插合后旋帽能对插头根部形成一定防护，避免外力拉扯导致插头松脱。接头中部的金属基座采用六角结构，

　　安装时可以用扳手卡住六角位拧紧背部的锁紧螺母，适配面板开孔的安装场景，安装时只需要在设备面板上开出对应直径的圆孔，将接头从面板正面穿入，背部套上绝缘垫片再拧上锁紧螺母就能完成固定，安装边界清晰，不需要额外设计复杂的固定结构，面板开孔公差控制在0.2mm以内就能实现稳固安装，不会出现晃动间隙。尾部的螺纹接线柱用来压接导线，剥去绝缘层的导线线芯可以缠绕在螺纹段，拧紧配套的螺母就能将线芯牢牢压接在金属基座上，导通电阻低，大电流通过时不会出现局部发热的问题，金属基座与绝缘旋帽之间设置了多层绝缘隔层，即使接线时导线毛刺外露，也不会与相邻极性的接头形成短路，绝缘间隙满足常规低压电气设备的安全间距要求。建模过程中需要重点关注几个配合尺寸：

　　一是插合端的内孔直径，要匹配标准4mm香蕉插头的尺寸公差，保证插合时松紧适度，既不会过松导致接触不良，也不会过紧导致插拔费力；二是中部六角基座的对边尺寸，要和常用扳手的开口尺寸匹配，方便现场安装操作；三是背部螺纹段的长度，要适配不同厚度的设备面板，常规1-5mm厚度的面板都能通过这款接头实现可靠固定。实际选型时，这类接头需要根据通过的电流大小选择对应规格，这款结构的接头额定导通电流可以满足常规实验设备、小型电源的接线需求，绝缘部分采用耐温绝缘材质，长期工作在设备温升范围内不会出现软化、变形问题，金属导电部分采用铜质基材镀镍处理，既保证优良的导电性能，又能避免长期使用出现氧化锈蚀，降低接触电阻波动的风险。在设备面板布局设计时，

　　这类红黑配对的香蕉接头通常会并排布置，两者的中心间距需要留足安全距离，避免旋帽拧动时互相干涉，同时也要预留出插头插拔的操作空间，距离面板边缘的尺寸要大于扳手操作的最小空间，方便后期维护时拆装螺母。很多刚接触结构设计的工程师容易忽略绝缘垫片的设计，这款接头配套的绝缘垫片一方面可以填充接头与面板之间的间隙，防止安装时松动，另一方面可以避免金属基座与金属面板直接导通，造成设备外壳带电的安全隐患，建模时不能遗漏这个小零件的尺寸匹配，垫片的内孔直径要略大于螺纹段外径，外径要大于面板开孔直径，才能起到有效的绝缘和防松作用。
