直插式红色封装薄膜电容三维结构

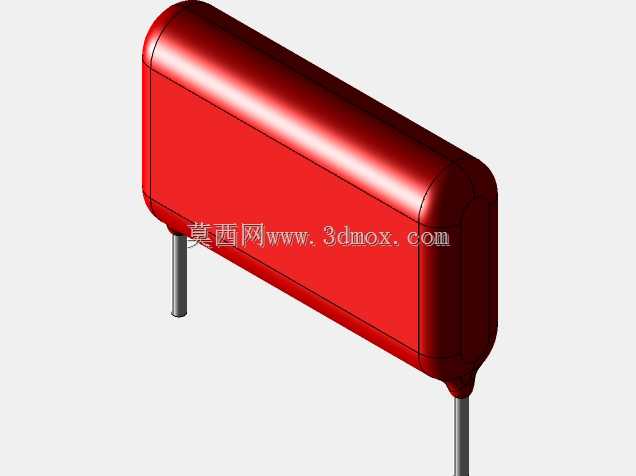

　　在消费类通讯终端、小型工控控制板、低压信号处理电路的PCB布局阶段，直插式薄膜电容是板级设计里高频出现的无源元件，这类元件的三维建模精度，直接影响后续结构干涉检查、装配工艺模拟的可靠性。本次建模的这款电容，采用长方体圆角红色塑封外壳，搭配两根平行向下伸出的镀锡铜引脚，整体结构完全匹配量产实物的装配公差要求，可直接导入各类板级协同设计场景使用。

　　从实际应用场景来看，这类电容常被布置在通讯设备的电源输入端口做退耦滤波，或是在信号调理回路里承担耦合、隔直的作用，部分对温度稳定性要求较高的音频通讯电路里，也会选用同结构的薄膜电容替代陶瓷电容，避免压电效应带来的信号失真。建模过程中优先还原了外壳的圆角过渡特征——量产时这类塑封外壳采用环氧模塑工艺成型，边角不会存在尖锐直角，若建模时忽略R角特征，后续做整机外壳装配检查时，很容易误判电容与周边屏蔽罩、结构件的间隙，导致实际打样后出现装配顶壳的问题。

　　引脚部分的建模严格遵循直插元件的通用设计规范，两根引脚的中心距、引脚直径、伸出外壳的长度都匹配常规波峰焊工艺的要求：引脚直径设置为0.6mm，既能够顺利插入PCB上0.8mm的预制安装孔，也能保证焊接后有足够的机械强度，避免受震动后引脚脱焊；引脚伸出外壳的长度控制在3.2mm，对应PCB焊接面预留2.5mm的剪脚长度，不会出现引脚过长触碰底层走线、或是过短导致焊锡浸润不足的问题。外壳主体的尺寸设定为长10mm、宽5mm、高7mm，这个尺寸规格对应100V/104的常规薄膜电容参数，在布局时需要注意，电容本体距离周边发热元件（比如功率电阻、稳压芯片）的最小间隙要保留2mm以上，避免长期高温环境下塑封外壳老化开裂。

　　设计思路上，建模时没有采用简单的长方体拉伸加圆柱引脚拼接的方式，而是对外壳表面的脱模斜度做了还原——实际塑封件从模具脱出时，外壳侧壁会存在0.5°的微小斜度，若完全做成垂直侧壁，在做DFM可制造性检查时，会被判定为不符合注塑工艺要求。同时外壳表面的哑光质感也做了对应呈现，和实物的环氧包封层外观一致，方便结构工程师在做整机渲染效果时，能够直观看到板级元件的实际排布视觉效果，不用再单独给元件附加材质参数。

　　安装边界方面，这款电容属于轴向直插元件，安装时仅能沿引脚轴线方向垂直插入PCB，无法做卧装贴板使用，建模时已经将引脚与外壳的连接位置做了圆角过渡处理，还原了实际元件引脚根部的包封结构，避免模拟装配时出现引脚与外壳衔接处的应力集中误判。在做PCB布局的干涉检查时，需要注意电容本体上方1mm范围内不能布置其他结构件，因为这类电容的外壳存在一定的尺寸公差，量产时本体高度可能会有0.2mm左右的正向偏差，预留足够的安全间隙能够避免批量装配时出现压件问题。另外，两根引脚的共面度在建模时做了严格约束，保证两个引脚的端面处于同一水平面上，模拟插件工序时不会出现一个引脚插到位、另一个引脚浮高的情况，完全匹配自动插件机的上料要求。
