在消费类电子、小型工控设备、通讯终端的供电链路设计中,板载式DC电源母座是承担外接直流电源接入、实现设备供电导通的核心接插部件,本次呈现的5.5mm×2.1mm规格DC母座,是行业内应用覆盖面极广的通用供电接口规格,大量用于路由器、小型交换机、桌面式通讯终端、外置适配器供电的工控模块、家用小型电子设备的板端供电接口设计。
从实际工程应用场景来看,这类接头的选型直接决定了设备供电的可靠性与装配适配性,不同于外露式接线端子,这类板载焊接式母座需要同时兼顾插合后的接触稳定性、焊接后的板件固定强度、以及反复插拔后的结构耐用性。设计过程中首先要明确接口的适配边界:外圈接触套筒内径为5.5mm,适配公头的外金属插套外径公差控制在5.3-5.45mm区间,中心插针的适配孔径为2.1mm,对应公头中心插针直径为2.0-2.08mm,这个尺寸组合是行业通用的DC供电接口标准,能够兼容市面上绝大多数12V及以下电压等级的直流电源适配器公头,无需额外做接口定制,可大幅降低设备的配件适配成本。
结构设计层面,该母座采用卧式板载安装形式,尾部伸出两个平行的直插焊接引脚,引脚间距匹配常规PCB板的孔位设计标准,引脚直径与过孔尺寸做了公差适配,既能够保证波峰焊时焊锡的爬升浸润效果,也能避免引脚过粗导致插装时顶裂PCB基材。母座主体的绝缘基座采用耐温工程塑料材质,能够承受波峰焊过程中的短时高温冲击,不会出现基座变形、引脚移位的问题;基座外圈设计有多道环形防滑槽,一方面是在注塑成型时提升金属嵌件与塑料基座的结合力,避免长期插拔后金属接触件与基座松脱,另一方面也能在母座压入设备外壳安装孔时,通过环形槽与外壳孔壁的过盈配合实现辅助定位,减少焊接后母座的晃动量。
接触结构设计上,母座的外圈金属套筒采用弹性铜材冲压成型,内壁做了光滑镀层处理,既能够降低公头插入时的摩擦阻力,也能保证插合后金属面的充分接触,减少接触电阻带来的供电压降与发热问题;中心接触端采用弹性顶针结构,公头插入时顶针会产生轴向弹性形变,始终保持与公头中心插针端面的紧密接触,避免设备晃动时出现接触不良、供电断续的问题。金属部件的镀层选择兼顾了导电性能与抗氧化能力,能够适应常规室内使用环境下的长期工作,不会出现镀层氧化导致的接触失效。
安装边界方面,该母座卧式安装时,引脚伸出基座底部的长度符合常规1.6mm厚度PCB的焊接要求,母座本体在PCB板上的投影占用空间经过优化,不会与板上周边的贴片电容、电阻等低矮元器件产生干涉;母座插合端的伸出长度适配常规设备外壳的壁厚,插入口端面与外壳外表面基本齐平,既不会因为伸出过长影响外观,也不会因为缩进外壳内部导致公头无法插合到位。在结构强度校核上,两个焊接引脚除了承担电气导通作用外,还作为主要的受力结构,能够承受至少1000次以上的反复插拔而不出现引脚开焊、基座断裂的问题,满足消费类电子与通讯设备的常规使用寿命要求。

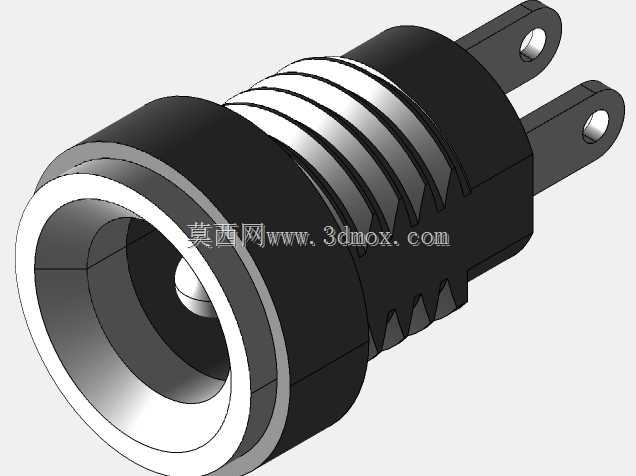

在三维建模过程中,该模型完整还原了母座的所有结构细节,包括环形防滑槽的尺寸、引脚的位置与直径、内部接触件的装配关系、插合腔的深度与倒角,结构工程师在进行PCB布局、设备外壳开孔设计时,可以直接调用该模型进行装配干涉检查,准确预留安装空间,避免实际打样后出现接口对位不准、装配干涉的问题;同时模型的尺寸完全符合行业通用规格,选型时可以直接匹配对应参数的物料,无需重新绘制核对尺寸,能够有效缩短硬件开发阶段的结构设计周期。
