8x8点阵LED矩阵显示模块结构设计

　　做小型人机交互界面的结构选型时，8x8规格的LED矩阵是绕不开的基础显示组件，这次拆解建模的这款38毫米见方的点阵模块，是工业控制、消费电子小设备里用得极普遍的一款通用件。先从实际安装场景说，这类点阵模块大多用在小型设备的面板状态显示区，比如小型温控器的参数显示、工控IO模块的状态指示、简易教学实验板的字符输出，甚至是一些小型广告提示牌的像素显示单元，它不需要复杂的驱动外围，靠行列扫描就能输出数字、简单字符甚至低分辨率的动态图案，对空间紧凑、显示需求不复杂的设备来说，性价比远高于段码屏和小尺寸液晶屏。

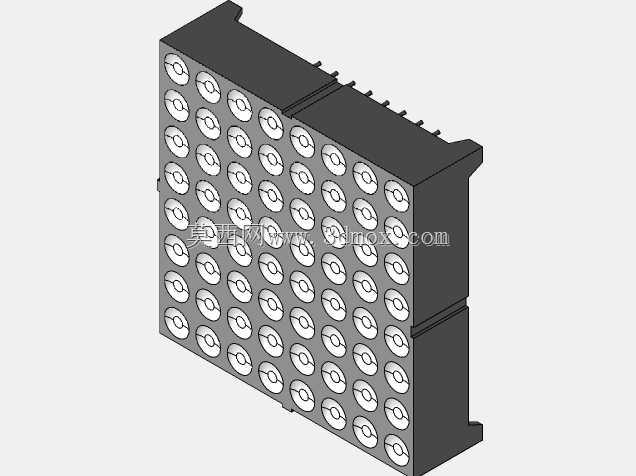

　　从结构设计思路来看，这款模块采用一体化黑色塑壳封装，外壳做了带定位凸台的侧边结构，顶部的引脚排布是标准的单排直插间距，刚好适配通用万用板、定制PCB的焊盘孔位，不需要额外做转接结构。塑壳内部是8行8列共64颗独立封装的直插LED灯珠，每颗灯珠的发光面都做了凸面聚光设计，能保证正面视角下的发光均匀度，同时减少相邻灯珠之间的光线串扰，避免显示内容发糊。外壳的边角做了小圆弧过渡，既避免安装时刮手，也能在多块点阵拼接的时候，减少相邻模块之间的装配缝隙，要是做多块拼接的大面积点阵屏，这个边角设计能让整体显示面的像素间距更一致，不会出现拼缝处的像素错位感。

　　尺寸边界是选型时最需要注意的点，这款模块的外形尺寸是38毫米×38毫米，厚度方向从引脚根部到发光面的尺寸是12毫米左右，安装时如果是面板嵌入式安装，需要在面板上开37.5毫米见方的安装孔，模块侧边的凸台刚好能卡在面板背面，不需要额外打固定螺丝，靠卡扣结构就能卡紧，要是用在PCB直焊的场景，引脚伸出PCB背面的长度控制在2.5毫米，刚好够波峰焊或者手工焊接的吃锡量，不会因为引脚过长导致焊盘连锡，也不会因为引脚过短造成焊接强度不足。

　　功能特性上，这款点阵模块的灯珠采用共阴或者共阳的标准行列接线方式，每一列的LED阴极连在一起，每一行的阳极连在一起，驱动时只需要给对应行送高电平、对应列送低电平就能点亮指定位置的灯珠，扫描频率做到100Hz以上人眼就不会察觉到闪烁。塑壳的材质选用的是耐高温的ABS工程塑料，能承受波峰焊时260摄氏度以内的高温，不会出现外壳变形、灯珠移位的问题，发光面的灯珠和塑壳表面齐平，不会积灰，日常使用时用干布就能擦拭清洁，适合工业现场多粉尘的使用环境。

　　实际做结构设计时，要是把这款模块用在手持设备上，还要注意在模块和PCB之间加2毫米厚的EVA缓冲垫，避免设备跌落时灯珠受震动出现引脚脱焊的问题；如果是用在户外设备的面板上，需要在模块和面板之间加一圈薄的硅胶密封圈，防止雨水顺着安装缝隙渗进设备内部。很多新手工程师选型时容易忽略模块的引脚定义方向，这款模块的引脚1位置在塑壳的左上角有个小小的定位缺口，建模时特意把这个缺口做了特征还原，方便出工程图时标注引脚方向，避免生产时焊反模块导致显示内容颠倒。另外模块背面的塑壳做了网格状的加强筋，既减轻了整体重量，又能保证外壳的结构强度，不会因为焊接时的外力按压导致外壳凹陷，碰到内部的灯珠引脚造成短路。

　　从建模的细节来看，每颗灯珠的凸面弧度、引脚的倒角、塑壳的拔模斜度都做了1:1还原，拔模斜度控制在1.5度，符合注塑件的生产工艺要求，不会出现脱模困难的问题，侧边的定位凸台高度是1.2毫米，和面板的卡接量控制在0.8毫米，既能保证卡接牢固，又不会因为卡接过紧导致装配时面板被撑裂。要是做多块模块的拼接安装，相邻模块之间的间隙留0.2毫米就足够，既能吸收注塑件的尺寸公差，又不会让拼缝太宽影响显示效果。
