诺基亚5110适配84X48图形液晶显示模组

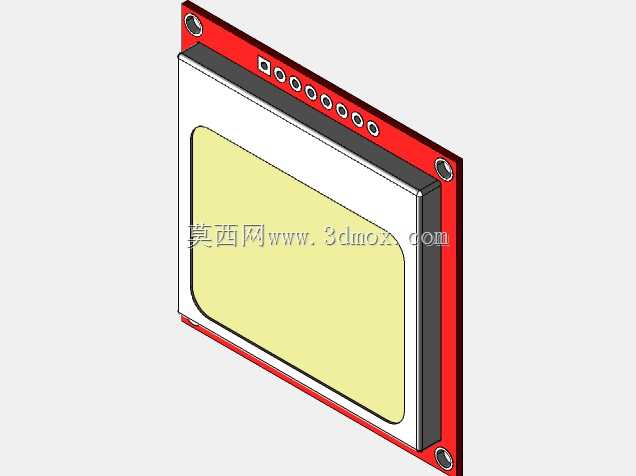

　　这款84×48分辨率的图形液晶显示模组，最早配套经典功能手机实现基础图文显示功能，目前在嵌入式开发、小型手持检测设备、简易工业控制终端、开源硬件创客项目中仍有大量应用场景，凭借低功耗、驱动逻辑简单、接口占用IO资源少的特性，成为很多低算力主控设备的首选显示方案。从结构设计层面看，模组采用分层堆叠的装配思路，最外层是红色FR-4基材的PCB承载板，板边预留两个金属化安装孔，孔位公差控制在±0.1mm范围内，可直接通过M2螺丝固定在设备壳体的安装柱上，安装时需注意PCB背面与周边元器件预留至少0.5mm的安全间隙，避免焊接引脚与壳体金属部分接触造成短路。PCB板一侧整齐排布8个直插式焊盘接口，从左到右依次对应电源、地、串行数据、时钟、

　　片选、复位、背光控制等信号引脚，引脚间距为标准2.54mm，既可以直接焊接排针对接杜邦线做原型验证，也可以通过贴片焊接方式集成到量产设备的主控板上，接口旁预留的丝印标识能有效避免生产组装时的引脚接反问题。显示区域位于模组中部，采用单色点阵液晶设计，有效显示区域的长宽尺寸严格匹配84×48像素的点阵排布，液晶表层覆盖透明保护衬层，衬层与PCB边框之间通过黑色密封胶条封装，能抵御日常使用中的轻微灰尘侵入，同时缓冲外力对液晶玻璃的冲击。背光层采用均匀的淡黄色导光板设计，相比高亮度白光背光，在低功耗供电场景下能有效降低整体工作电流，配合3.3V的典型工作电压，可直接对接多数单片机的IO口电平，无需额外增加电平转换电路。设计建模过程中，

　　需要重点把控几个关键尺寸边界：首先是模组整体厚度，从PCB背面到液晶保护面的总厚度控制在合理范围内，方便在薄型手持设备中做堆叠设计；其次是安装孔的中心距，两个孔位的相对位置需要与通用安装支架的尺寸匹配，降低用户的二次改造成本；最后是接口焊盘的伸出长度，要保证焊接排针后，排针尾部不会超出PCB背面的平面，避免安装时与底壳产生干涉。在实际选型应用中，这类显示模组不需要复杂的显存驱动电路，主控仅需通过串行接口发送点阵数据即可实现字符、简单图形、自定义图标的显示，非常适合用于显示设备运行参数、简单菜单选项、状态提示图标等内容，比如在小型温湿度检测终端里，可同时显示当前温度、湿度数值和电池电量图标；在简易工业计数设备上，

　　可实时显示当前计数数值和设备运行状态；在开源硬件的小制作项目中，可作为交互界面显示传感器采集的实时数据。建模时对各层结构的装配间隙做了精准还原，PCB板与液晶玻璃层的贴合公差、密封胶条的压缩量、导光板的安装定位槽都按照实际生产的装配要求做了细节处理，能直接用于设备结构设计阶段的堆叠验证，提前排查安装干涉、空间不足等问题，减少后续开模和试产阶段的设计变更。
