直键式自锁弹簧复位按键开关结构

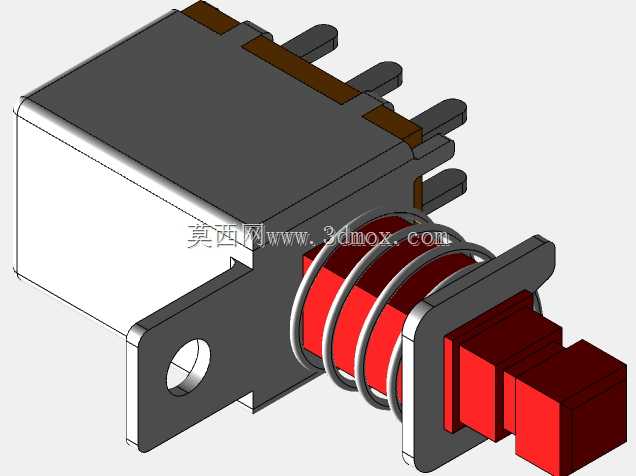

　　这款直键自锁开关的结构设计，核心围绕小型电子设备的面板操作场景展开，常见于手持通讯终端、小型工控面板、音频设备、家用小电器的功能切换与电源通断控制场景，作为人机交互的直接触发部件，其结构可靠性直接决定设备操作的手感一致性与长期使用寿命。从结构组成来看，该开关采用侧插式直插引脚设计，主体基座为耐高温绝缘工程塑料材质，承担内部导电接触片的定位、引脚固定以及外部安装结构的承载作用，基座侧边延伸出带安装孔的固定耳，安装孔为标准圆孔，可适配M2规格的自攻螺丝或者面板卡装结构，安装时固定耳贴合设备面板内侧的安装柱，可避免按键按动时开关整体发生位移，保证操作力的稳定传导。按键触发端采用红色工程塑料材质的按键帽与推杆一体化设计，

　　推杆外部套设圆柱螺旋压缩弹簧，弹簧一端抵靠在基座的限位台阶上，另一端抵靠在按键推杆的凸缘位置，当施加按压力度推动按键向内运动时，弹簧被压缩，内部的自锁滑扣机构卡入定位槽，保持开关的导通锁定状态；再次按压按键时，滑扣脱离定位槽，弹簧释放弹力推动推杆复位，开关回到断开状态，这种两段式按压自锁结构无需额外的保持力，操作行程清晰，触发反馈明确，适合需要状态保持的功能切换场景。在接触结构设计上，开关内部采用四组平行排列的导电插片，插片从基座尾部垂直伸出，适配PCB板的通孔焊接工艺，插片间距符合标准2.54mm接插件间距规范，焊接时可直接插入PCB对应的通孔完成波峰焊或者手工焊接，无需额外的定位治具。内部接触片采用弹性铜合金材质，表面镀锡处理，

　　既保证导电性能，又具备足够的弹性疲劳寿命，在按键锁定状态下，接触片与导通端子紧密压合，接触电阻可控制在毫欧级别，避免大电流通过时出现发热氧化的问题；复位状态下接触片与端子保持足够的绝缘间隙，防止出现漏电流引发的设备误触发。从安装边界尺寸来看，该开关主体为长方体结构，宽度与高度均适配常见的10mm*10mm面板开孔尺寸，按键伸出基座的长度在自由状态下为8mm，按压锁定后伸出长度为4mm，设计面板开孔时需要预留足够的按键活动空间，避免按键运动过程中与面板开孔壁发生摩擦卡滞；尾部引脚伸出基座的长度为6mm，PCB布局时需要在开关本体对应的位置预留避让空间，避免元件与PCB上的其他贴片元件发生干涉。在实际选型应用中，

　　这类开关的额定电流通常适配低压直流电路，常见为12V/1A或者24V/0.5A的负载场景，不可直接用于220V交流强电回路，设计时需要在电路中增加对应的过流保护措施，避免过载烧坏内部接触片。建模过程中需要重点关注弹簧的压缩行程与自锁机构的运动配合关系，弹簧的线径、中径、有效圈数参数需要匹配按压力度的设计要求，通常按压力度控制在1.5N-3N之间，既不会因为力度太小导致误触发，也不会因为力度太大造成操作手感生硬；同时需要注意各塑料部件的脱模斜度设计，基座与按键的配合面需要预留0.1mm-0.15mm的装配间隙，保证注塑生产后零件可以顺利组装，不会出现卡滞问题。另外，开关的固定耳安装孔与引脚的位置度公差需要控制在±0.1mm以内，否则焊接时会出现引脚无法对准PCB孔位、安装孔无法对准面板固定柱的问题，影响组装效率。在结构验证阶段，需要模拟至少10000次的按压循环测试，检查弹簧的弹力衰减情况、内部自锁机构的磨损情况以及接触片的导通可靠性，确保长期使用后不会出现按键失效、接触不良的问题。对于需要做防水处理的设备场景，还可以在按键与基座的配合位置增加硅胶密封圈，提升开关的防护等级，不过此时需要重新匹配弹簧的弹力参数，抵消密封圈带来的按压力度增量，保证操作手感的一致性。
