FastraxIT520GPS接收机模块结构设计

　　在车载定位终端、便携导航设备、野外测绘手持机这类需要集成卫星定位功能的硬件开发场景里，选对适配的GPS接收模块，往往能直接决定整机的定位响应速度、信号抗遮挡能力，以及结构堆叠的空间利用率。Fastrax IT520作为贴片式GPS接收机模块，在结构设计上完全围绕板载集成的工程需求做了优化，没有多余的结构冗余，能适配绝大多数紧凑型定位终端的内部安装空间。

　　从实际功能特性来看，这款模块集成了完整的卫星信号接收、信号解析、定位数据输出链路，不需要额外搭配外围信号处理电路，就能通过标准通讯接口向外输出经纬度、海拔、移动速度等核心定位数据，在开阔无遮挡的环境下，冷启动捕获卫星的速度能满足多数民用定位场景的响应要求，即便在城市楼宇间这类信号有遮挡的场景，模块的信号跟踪灵敏度也能维持稳定的定位输出，不会出现轻易丢星断连的情况。对于做整机结构设计的工程师来说，这类高集成度的模块能大幅简化外围电路的布局难度，减少PCB板上的元件占用空间，给电池、主控芯片、通讯模组等其他核心部件留出更多排布余量。

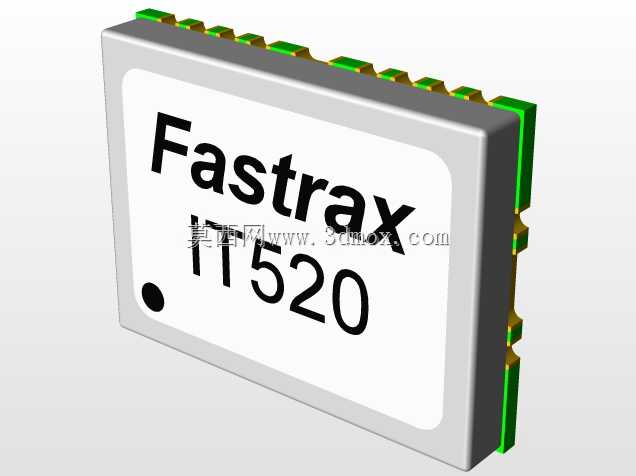

　　在外形尺寸与安装边界的设计上，这款模块采用了标准的表贴封装形式，整体为方正的薄型块状结构，侧边排布的半孔焊盘是专门为回流焊工艺设计的，焊接时能直接贴合在PCB板的对应焊盘上，不需要额外设计插件孔位，能有效降低PCB的加工成本，同时也能压缩模块在板上的垂直安装高度，对于追求整机轻薄化的便携定位设备来说，这种低剖面的封装设计能让内部结构堆叠更紧凑，不会因为模块高度过高导致外壳局部凸起，影响整机的外观一致性。模块顶面的标识区域做了清晰的丝印标注，不仅标注了模块型号，还设置了定位圆点标记，在SMT贴片加工时，产线操作人员能快速识别模块的安装方向，避免出现反向贴装的生产问题，减少生产环节的不良率。

　　做结构设计时需要特别注意模块的安装边界要求，首先是模块上方的外壳区域不能有大面积的金属遮挡，金属材质会对卫星信号产生强屏蔽作用，直接导致模块接收信号强度骤降，甚至无法完成定位，因此在做整机外壳设计时，模块正上方的外壳区域要优先选用非金属材质，比如ABS、PC这类工程塑料，若必须使用金属外壳，则要在对应位置预留信号透传窗口，搭配非金属盖板做密封。其次是模块的焊盘周边要预留足够的工艺间距，不能紧贴其他高大元件布置，一方面要避免焊接时出现连锡、虚焊的问题，另一方面也要防止周边元件的电磁辐射对模块的信号接收产生干扰，尤其是开关电源、高频通讯芯片这类强电磁干扰源，在布局时要和模块保持足够的安全间距，必要时可以在模块周边增加接地屏蔽罩，隔绝外部电磁干扰。另外，模块的底部焊接区域要避免布置走线过孔，防止焊接时焊锡流入过孔导致焊接不良，同时模块下方的PCB区域尽量做完整的地平面处理，既能提升模块的散热能力，也能增强模块的抗干扰性能。

　　从设计思路的角度来看，这款模块完全是面向规模化量产的板载集成场景开发的，没有采用需要外接天线的分体式结构，而是将天线接收链路和处理电路集成在同一封装内，省去了外接天线的连接器和同轴布线环节，既降低了整机的物料成本，也减少了天线布线带来的结构设计工作量，工程师不需要再为天线的走线固定、信号阻抗匹配做额外的结构处理，只要按照模块的规格要求预留好安装位置和焊盘，就能完成模块的集成设计。在实际选型应用中，这款模块适合用在对空间要求较高、定位性能要求稳定的民用定位设备中，比如共享单车上的智能锁定位终端、宠物追踪器、车载OBD定位盒子、户外运动手表这类产品，它的贴片式安装方式能适配自动化SMT产线的批量生产要求，不需要人工插件焊接，能大幅提升整机的生产装配效率，降低生产环节的人工成本。

　　在做三维建模时，需要精准还原模块的实际外形尺寸、焊盘位置和间距、顶面丝印标识以及侧边的封装结构，确保模型导入PCB设计软件后，能直接和封装库做匹配校验，避免出现结构干涉、焊盘对位不准的问题。建模时还要注意模块的边角倒角细节，以及侧边焊盘的凸起高度，这些细节会直接影响结构装配时的干涉检查结果，如果模型的尺寸和实物存在偏差，很可能在实际打样时出现模块装不上、和周边元件干涉的问题，导致整个PCB板需要重新改版，拉长产品的开发周期。对于结构工程师来说，精准的三维模型能在设计阶段就完成所有的安装干涉校验，提前预判结构堆叠中可能出现的问题，减少打样次数，缩短产品从设计到量产的周期。
