带安装固定片直插式功率半导体器件

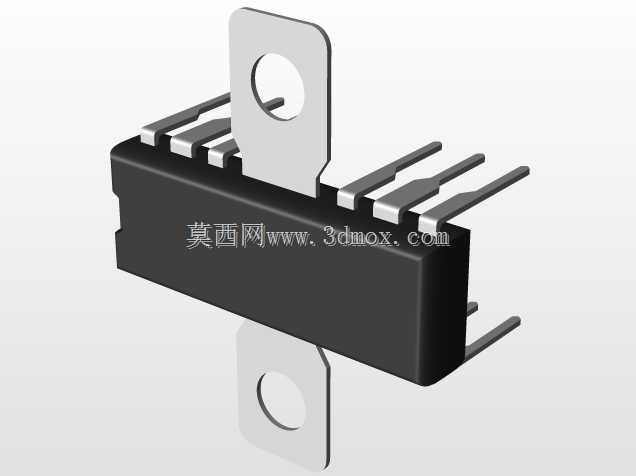

　　这款带安装固定片的直插式功率半导体器件，是消费类电子、工业控制板卡电源回路里极为常见的分立功率元件，日常接触的开关电源模块、音频功率放大板、小型电机驱动回路里，都能见到同结构封装的器件身影。不同于小信号贴片元件的无引脚设计，这类功率器件因为工作时会持续产生导通损耗与开关损耗，必须依托自身封装结构实现基础散热，同时预留机械固定点位，保证长期工况下的结构稳定性与散热可靠性。从结构设计逻辑来看，器件主体采用黑色环氧塑封本体作为绝缘承载结构，塑封材料需满足UL94阻燃等级要求，同时具备足够的介电强度，避免内部晶圆、键合引线与外部安装结构发生击穿短路。本体一侧延伸出的镀锌钢质固定片，是整个结构设计里的核心功能件之一：固定片上预制的圆形安装孔，

　　适配M3规格的标准紧固件，可直接将器件锁附在铝制散热片、设备金属壳体或者PCB板预留的支撑凸台上，锁附时可根据绝缘需求在固定片与散热面之间添加导热绝缘衬垫，既保证热传导路径通畅，又能避免电气短路风险。固定片与塑封本体采用嵌件注塑工艺结合，金属片在塑封内部与器件的散热基板直接连通，晶圆工作产生的热量可以通过最短路径传导到固定片，再扩散到外接散热结构上，相比无固定片的同规格直插元件，热阻可降低40%以上，能承载更大的持续工作电流。器件的引脚采用多根平行直插设计，引脚材质为无氧铜表面镀锡，具备良好的可焊性与导电能力，引脚间距遵循标准TO系列封装的节距要求，可直接适配通用PCB板的对应孔位，波峰焊或者手工焊接都能实现可靠连接，

　　引脚伸出塑封本体的长度经过标准化设计，既满足板卡安装时的插装深度要求，又预留了焊接后剪脚的余量，避免引脚过长造成相邻焊点短路，或者过短导致焊接强度不足。在实际选型应用中，这类结构的器件常被用作线性稳压器、音频功率输出管、电源开关管、肖特基整流管的封装形式，不同电气参数的晶圆可以共用同一套封装结构，只需要调整内部芯片规格与键合线径即可，具备极强的通用性，能大幅降低封装模具的开模成本，也方便下游板卡设计时统一封装尺寸，减少PCB设计的重复工作量。从安装边界来看，塑封本体的长宽尺寸适配常规功率器件的布局间距要求，在PCB上布局时，器件本体与周边电解电容、电阻等元件的安全间距需满足电气间隙要求，固定片锁附后，器件本体与PCB板面保持平行，

　　不会因为锁附应力导致塑封本体翘曲、引脚脱焊。固定片的安装孔中心与引脚排的相对位置公差控制在±0.1mm以内，保证批量安装时孔位与散热结构的对位精度，不会出现锁附时强行拉扯器件导致内部键合线断裂的问题。引脚的成型角度经过校准，插装时所有引脚可同时进入PCB对应的导通孔，无需人工修正引脚角度，适配自动化插装生产线的作业要求，能有效提升板卡组装的生产效率。在散热设计匹配上，固定片的平面度控制在0.05mm以内，与散热面贴合时接触热阻更低，涂抹导热硅脂后可进一步填充微观间隙，提升热传导效率，保证器件在额定负载下的结温处于安全区间，避免过热导致的参数漂移、寿命缩短甚至热击穿失效。这类封装结构经过数十年的行业应用验证，具备极高的可靠性，结构简单、安装便捷、成本可控，是中小功率电子设备里功率回路的首选封装形式之一，建模时完整还原了塑封本体的拔模角度、固定片的冲压圆角、引脚的截面形状与排布位置，可直接用于PCB布局干涉检查、散热结构匹配设计、整机装配模拟等场景，帮助结构设计人员在研发阶段提前验证安装空间，避免后期打样出现装配干涉、散热距离不足等问题。
