德州仪器TXS0104EDR电平转换芯片三维建模

　　在多电压域混合的电路系统设计中，不同功能模块往往采用不同的供电电压，比如主控单元常用3.3V供电，部分外设模块仍沿用5V逻辑电平，部分低功耗传感器甚至工作在1.8V甚至更低的电压区间，不同电平标准的器件直接互联会出现逻辑识别错误、端口过压损坏、信号传输失真等问题，TXS0104EDR这类四通道双向电压电平转换器，就是为解决这类跨电压域信号互联问题设计的专用器件，在消费电子、工业控制板卡、通讯终端、嵌入式开发板等场景中应用十分广泛。

　　从实际电路功能来看，这款器件无需额外设置方向控制引脚，可自动识别信号传输方向，支持1.2V到3.6V A端口与1.65V到5.5V B端口之间的双向信号转换，四通道独立设计可同时满足多路GPIO、串口、I2C等低速信号的电平匹配需求，内部集成的ESD防护结构可提升端口抗干扰能力，无需外围增加过多保护元件就能满足常规工业场景的可靠性要求，在多板卡拼接、不同代际器件兼容设计中，能大幅降低电平匹配部分的电路设计复杂度，减少板上分立元件数量。

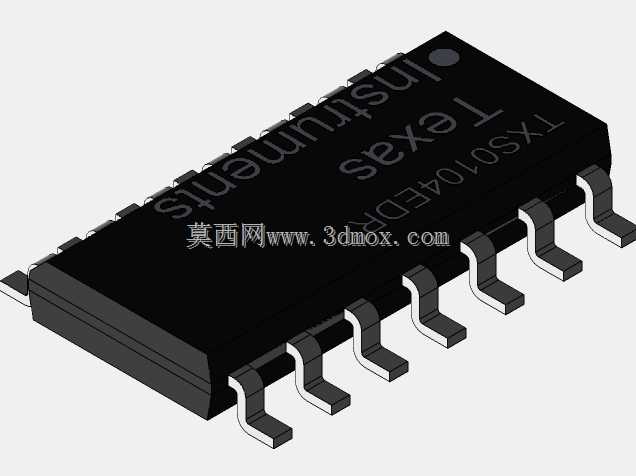

　　本次三维建模完全参照器件实际量产封装尺寸构建，采用标准SOP-14小外形贴片封装，引脚间距为1.27mm，本体宽度3.9mm、长度8.7mm，本体厚度1.75mm，引脚向外延伸的翼形结构完全贴合回流焊工艺的实际成型状态，建模过程中严格还原引脚的弯折弧度、根部与本体的连接过渡、引脚末端的焊盘接触平面，确保模型导入PCB装配仿真、结构干涉检查时，能准确反映器件的真实安装边界。模型表面的丝印标识按照实际器件的印刷位置、字符比例还原，包括品牌标识、器件型号、引脚定位圆点的位置都与实物完全一致，可用于产品外观渲染、装配工艺演示、教学演示等场景。

　　建模过程中重点考量了贴片类半导体器件的结构特征，首先区分了环氧树脂塑封本体与金属引脚的材质边界，塑封本体的边角做了符合实际注塑工艺的微小倒角处理，没有生硬的直角结构，还原量产器件的真实外观质感；金属引脚部分还原了镀锡层的表面质感与弯折角度，引脚与塑封本体结合处的溢胶、台阶结构都做了细节还原，避免模型出现过于理想化的光滑直角结构，导致与实物偏差过大。在安装边界的设定上，模型严格遵循器件 datasheet 中的推荐焊盘布局预留空间，器件本体下方的禁布区、引脚外侧的维修预留空间都在建模时做了对应参考标识，方便结构工程师在做PCB布局、整机外壳装配检查时，直接调用模型核对安装间隙，避免出现器件与周边结构件、接插件干涉的问题。

　　在实际选型应用中，这类电平转换器件往往布置在板卡的不同电压域交界位置，建模时还原的真实尺寸可帮助工程师提前评估器件高度与上层屏蔽罩、外壳加强筋的间隙，尤其是在薄型消费电子、便携通讯设备的结构设计中，毫米级的间隙偏差都可能导致装配时压坏器件，精准的三维模型能在设计阶段就排查这类干涉风险，减少后期打样改板的次数。同时模型的引脚结构完全还原SOP封装的成型特征，在做焊接工艺仿真、锡膏印刷钢网设计核对时，也能提供准确的结构参考，帮助工艺人员评估引脚共面度、焊盘接触面积是否满足回流焊的工艺要求。
