微米8GB容量eMMC嵌入式存储芯片

　　在消费电子、工业控制、车载终端这类需要稳定本地存储的设备开发中，嵌入式存储芯片的选型与结构适配是硬件设计环节绕不开的细节，这款8GB容量的eMMC存储器，是目前中小容量嵌入式存储方案里应用覆盖极广的一类器件。不同于可插拔的SD卡、U盘类存储介质，eMMC采用BGA封装形式直接焊接在主板上，抗振动、抗冲击性能更优，能适应复杂工况下的连续读写需求，在智能手表、行车记录仪、工业采集终端、低端平板类产品中都能见到这类器件的身影。

　　从实际功能来看，这款eMMC把闪存颗粒、主控芯片、接口电路全部集成在单颗封装内部，硬件设计时不需要额外搭配闪存控制电路，只需要按照引脚定义完成电源、数据总线、控制信号的布线即可，能大幅简化主板的存储部分电路设计，缩短产品的硬件开发周期。8GB的容量定位刚好覆盖轻量级存储需求，既可以存放设备的嵌入式操作系统固件，也能预留足够空间存储运行日志、用户配置参数、小体量的本地采集数据，不需要额外挂载扩展存储，能有效控制整机的物料成本。

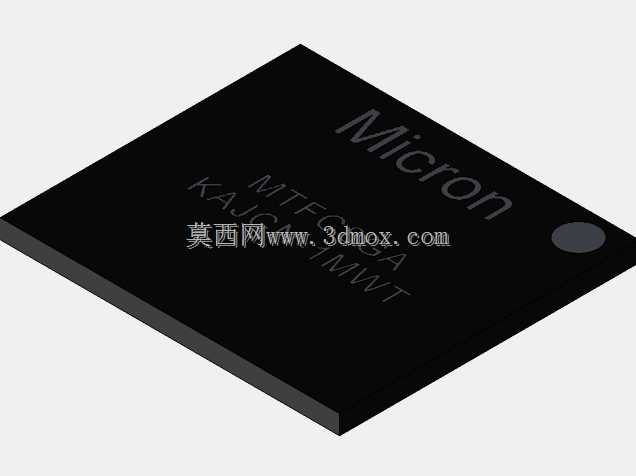

　　做这类芯片的三维建模时，首先要严格对齐器件手册里的封装尺寸参数，BGA封装的本体长宽公差、锡球阵列的间距、锡球直径、芯片本体厚度都要完全符合焊接工艺要求，不能出现尺寸偏差，否则后续做PCB布局时会出现焊盘对位不准、结构干涉的问题。建模过程中要还原芯片表面的丝印标识位置，包括品牌Logo、型号编码的排版，方便结构评审时快速识别器件型号，避免BOM清单与模型对应出错。芯片边角的定位标记、1号引脚的标识凹点也要准确还原，在SMT生产环节，这个标记是钢网对位、贴片机视觉识别的关键参考，建模时遗漏的话会影响生产端的工艺校验。

　　结构设计层面，要重点考虑芯片的安装边界，芯片本体上方要预留足够的散热空间，不能被结构件、屏蔽罩直接压接，避免长期受热后芯片本体变形导致虚焊。芯片周围的禁布区要严格按照工艺要求预留，周边不能布置过高的元器件，防止回流焊接时出现阴影效应导致焊接不良。如果设备需要做灌封、 conformal coating（三防漆涂覆）处理，还要在模型里标注芯片的高度公差，核算灌封层的厚度余量，避免灌封材料挤压芯片本体。另外在做整机跌落仿真时，这类BGA封装器件的焊点应力是重点校核项，准确的三维模型能帮助仿真工程师更精准地划分网格，计算不同跌落角度下的焊点受力情况，提前优化主板的固定位置、缓冲结构设计，降低量产之后出现焊点脱落、存储失效的风险。

　　不同于大容量存储芯片需要额外搭配散热片、导热垫的设计，这类8GB容量的eMMC正常工作时的发热控制较好，只要主板布线时保证电源回路的载流能力足够，不需要额外增加散热结构，在紧凑化的手持设备、穿戴设备内部能很好地适配狭小的安装空间。做结构堆叠时，这类芯片通常会布置在主板的非接口侧，避开SIM卡槽、按键、连接器等需要较高结构强度的位置，减少外力传导到芯片焊点的概率。建模时还要注意芯片底部锡球的突出高度，核算主板焊接之后芯片本体与PCB表面的间隙，这个间隙会影响主板清洗、三防漆涂覆的工艺效果，间隙过小容易导致助焊剂残留、三防漆无法完全覆盖焊点，长期使用后可能出现焊点腐蚀、短路的问题。
