小型侧出风涡轮散热鼓风机结构设计

　　这款侧出风涡轮散热结构，是小型电子设备主动散热方案里的常用选型，日常在紧凑型工控板卡、小型投影设备、桌面级3D打印喷头组件、车载影音主机这类安装空间局促、需要定向导走积热的场景里出镜率极高。和常规轴流风扇直吹的散热逻辑不同，这类离心式鼓风结构依靠叶轮高速旋转产生的离心力，在蜗壳流道内完成气流增压，最终从侧向的矩形出风口定向送出高速气流，能精准把气流引导到指定的散热鳍片或者发热元件位置，不会像轴流风扇那样出现气流四散、风压不足的问题，尤其适合需要对接密闭风道的散热场景。

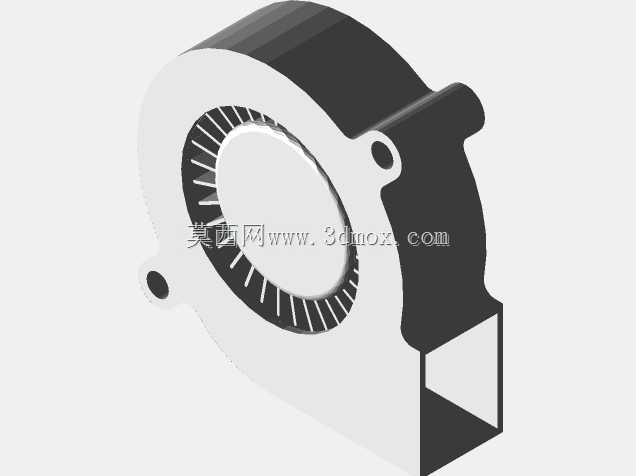

　　从结构设计逻辑来看，整个蜗壳的流道曲线是核心设计点，建模时需要严格匹配叶轮的外径尺寸，流道从叶轮圆周位置开始，顺着气流甩出的方向逐步扩压，截面面积平滑过渡到出风口位置，避免流道出现突然的折角或者截面突变，不然很容易在流道内部形成紊流，既会提升运行时的风噪，还会折损实际出风效率。壳体两侧预留的带安装孔凸耳，是专门为设备内固定设计的，安装孔的中心距、凸耳的厚度都做了适配常规M2、M2.5规格固定螺丝的尺寸，安装时不需要额外做转接支架，直接通过螺丝就能把风机固定在设备壳体或者散热模组的预设位置，安装面的平面度公差控制在0.1mm以内，避免固定后出现壳体变形蹭到叶轮的问题。

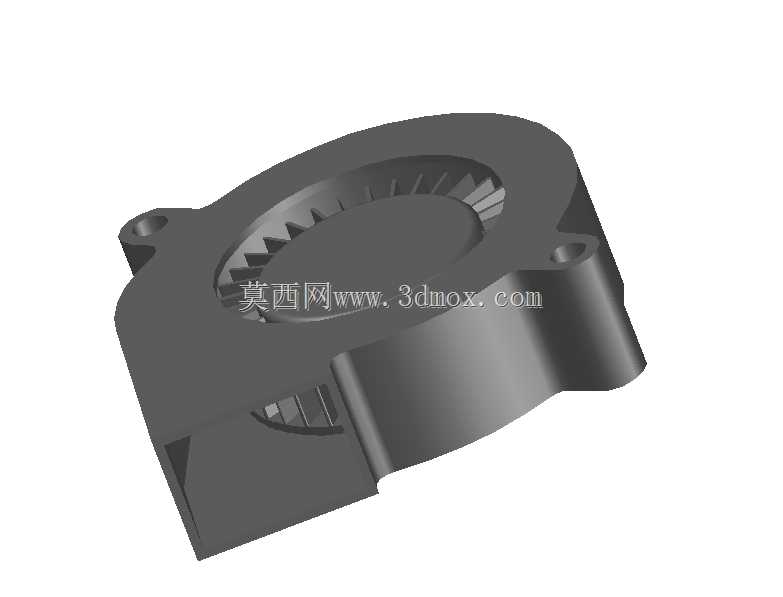

　　叶轮部分采用的是前倾式多叶片结构，叶片的倾斜角度、相邻叶片的间距都经过流场仿真优化，相比后倾式叶轮，前倾结构在同等转速下能输出更高的风压，刚好匹配小型设备短距离、高风阻的散热需求，比如需要把气流吹过密集的散热鳍片缝隙时，足够的静压才能保证气流能穿透鳍片间隙带走热量，不会出现气流在鳍片表面打滑、热量散不出去的情况。叶轮中心的轴孔位置做了加强筋结构，和电机输出轴配合时的同轴度公差控制在0.05mm以内，高速旋转时不会出现偏心抖动的问题，能有效降低运行噪音，延长轴承的使用寿命。

　　出风口的矩形截面尺寸做了通用化设计，能直接对接市面上常规的小型散热风道，不管是设备内部的塑料导风槽，还是外接的柔性导风管，都能实现紧密贴合，不会出现漏风的情况。进风区域设置在壳体的正面，也就是叶轮正对的圆形区域，进风网的格栅间隙做了安全防护设计，既不会阻挡进风效率，还能避免设备内部的导线、小尺寸异物掉入叶轮区域造成卡滞。整个结构的外形轮廓做了圆角过渡处理，没有尖锐的棱角，在设备内部装配时不会刮伤周边的线束或者其他电子元件，整体的外形厚度控制在紧凑型设备的安装厚度范围内，不会占用过多的内部堆叠空间，给PCB板上的电容、接口等元件留出足够的安全间隙。

　　在实际选型适配时，需要注意安装时要保证进风面和设备壳体之间预留至少3mm的进风空间，不能把进风面直接贴在PCB板或者壳体壁上，不然会造成进风不足，出风量大幅衰减。如果是用在对振动有要求的精密设备上，可以在安装凸耳和设备固定面之间加装薄型橡胶减震垫，抵消叶轮高速旋转时产生的微小振动，避免振动传递到设备壳体产生共振噪音。这类蜗壳结构一般采用阻燃ABS或者PC材质注塑成型，建模时已经预留了均匀的壁厚，壳体壁厚控制在1.2-1.5mm之间，既保证足够的结构强度，不会因为风机运行时的振动出现壳体开裂，也不会因为壁厚过厚造成注塑时出现缩痕、变形的问题，适合批量注塑生产。
