EC11型旋转编码器结构三维建模

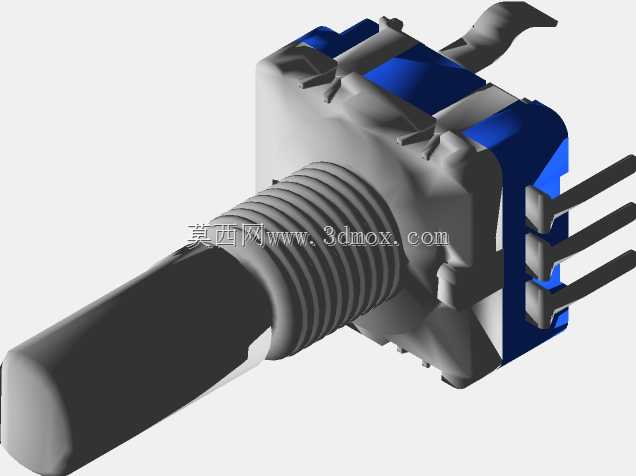

　　在消费电子、小型工控终端的人机交互界面设计中，这类带按压功能的旋转编码器是非常常见的输入部件，很多车载多媒体旋钮、便携仪器调节旋钮、对讲机信道选择旋钮都会选用同结构的部件，做结构设计的时候如果能拿到精准的三维模型，能省去很多反复核对安装尺寸、调整面板开孔的麻烦。这个模型完整还原了EC11系列编码器的典型结构，从最上方的轴杆部分开始，就严格按照实物的配合公差做了还原：轴杆的直径、露出安装基面的有效长度、D型切面的位置与尺寸都和量产件一致，做旋钮配套设计的时候可以直接在轴杆上做配合特征，不用再反复核对样件的尺寸。轴杆下方的螺纹段是用来配合锁紧螺母固定在面板上的，模型里还原了螺纹的公称直径、螺距对应的牙型，还有螺纹段下方的定位台阶，

　　这个台阶的直径直接决定了面板开孔的最小尺寸，设计的时候只要按照台阶直径留0.1-0.2mm的装配间隙，就能保证编码器安装后不会出现晃动、偏斜的问题。再往下的主体塑壳部分，模型还原了塑壳的外形轮廓、固定引脚的位置与伸出长度，这几个固定引脚是在焊接的时候穿过PCB板做定位与加固用的，引脚的间距、伸出塑壳底面的长度都按照波峰焊的常规工艺要求做了还原，做PCB Layout的时候可以直接调用模型里的引脚位置做封装，不用再单独核对规格书的安装孔位。塑壳侧面伸出的是按压开关的触发引脚与旋转编码的信号输出引脚，模型里准确还原了引脚的排布顺序、引脚之间的间距，还有引脚的折弯角度，做布线的时候可以提前预留焊盘位置，避免出现引脚和周边元件干涉的问题。

　　从功能结构来看，这类编码器同时具备旋转增量编码与轴向按压触发两个功能，旋转的时候内部的触点会输出两路相位差90度的脉冲信号，主控芯片通过判断两路脉冲的先后顺序就能识别旋转方向，通过脉冲计数就能确定旋转的角度变化量，用来调节参数、切换选项比普通按键的操作效率高很多；轴向按压的时候会触发内部的轻触开关，用来实现确认、复位这类功能，一个部件就能实现多个操作输入，能大幅缩小操作面板的占用空间。做这类部件建模的时候，最容易忽略的就是安装边界的干涉问题，很多新手建模只会做外观的大致轮廓，不会还原引脚的实际折弯形状、螺纹段的有效长度、塑壳底部的定位凸点，导致结构设计完成后打样才发现编码器装不进去，或者引脚够不到PCB焊盘。

　　这个模型把所有和装配相关的特征都做了精准还原：比如轴杆按压行程对应的轴向活动间隙，模型里预留了合理的活动空间，做面板结构的时候不会因为轴杆和面板开孔的间隙留小了，导致按压的时候卡滞；塑壳底部的两个定位柱，位置和尺寸都和实物一致，PCB上对应的定位孔可以直接按照模型里的柱体尺寸设计，装配的时候能快速定位，避免焊接的时候编码器出现偏移。在实际选型应用中，这类编码器的旋转阻尼有不同的档位，每旋转一个定位档位就会输出一个脉冲，模型虽然没有做内部阻尼结构的细节还原，但是外部的所有安装、配合尺寸都完全符合量产件的通用规范，不管是做通讯设备的参数调节旋钮，还是做小型工控板的输入部件，都可以直接把这个模型调入装配体做干涉检查，提前排查面板开孔、PCB安装、周边元件避让的问题，不用等拿到实物样件再反复修改结构。另外模型里还原了编码器尾部的出线或者引脚的完整形态，做内部走线规划的时候，可以提前预留走线空间，避免装配的时候导线被编码器外壳或者其他结构件压损。对于结构工程师来说，这类通用电子元器件的精准模型，能大幅缩短前期结构设计的周期，不用自己花时间去测绘样件，也不用怕因为尺寸核对错误导致后期改模，尤其是在做紧凑结构的手持设备、小型通讯终端的时候，每一个部件的安装尺寸都要精准控制，这个模型的所有外部特征都可以直接作为结构设计的参考依据，不管是做面板的开孔图，还是PCB的封装设计，都能直接调用对应特征做尺寸参考，有效降低设计出错的概率。
