12×12规格弯脚式触觉轻触按键结构

　　在手持通讯终端、小型工控操作面板、便携检测设备的人机交互界面设计中，这类12×12规格的触觉按钮是应用频次极高的输入元件，很多刚接触结构选型的工程师容易忽略这类小元件的安装边界细节，导致后期试装时出现引脚干涉、按键行程卡滞、按压手感不一致的问题。从实际使用场景来看，这类按键主要承担设备的功能触发、参数确认、模式切换等操作，区别于薄膜按键的软触感，它自带的机械触觉反馈能让操作者在盲操作场景下清晰感知触发状态，不需要额外查看屏幕反馈就能确认操作是否生效，在户外作业的通讯设备、工业手持终端这类使用场景里，这种明确的触感反馈能大幅降低误操作概率。

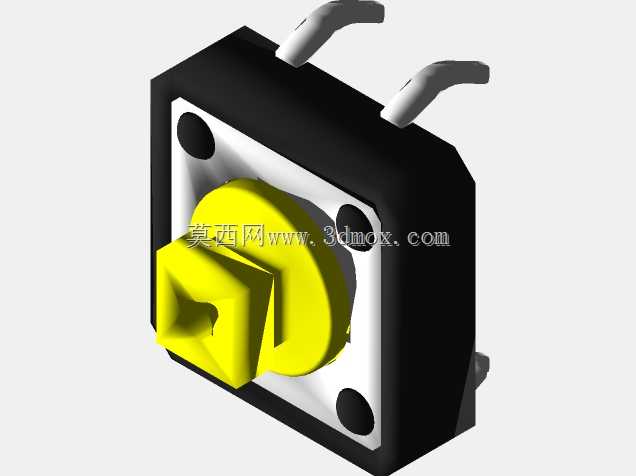

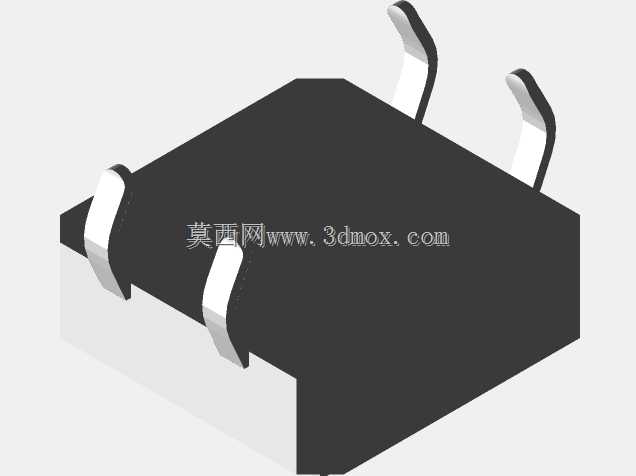

　　从结构设计逻辑来看，这款按键采用方型基座搭配中心凸台式按压头的设计，基座主体为阻燃绝缘材质，四个角预留的定位沉孔可以直接匹配PCB板上的定位柱，装配时不需要额外做防呆结构就能快速定位，避免焊接时出现偏移。两个弯脚式引出引脚采用90度弯折设计，区别于直插引脚的垂直安装方式，弯脚结构可以让按键贴装在PCB板边缘时，引脚顺着板边走线，不会占用PCB板背面的堆叠空间，这对内部空间寸土寸金的小型通讯设备来说尤为重要——很多薄型手持电台、便携数据采集终端的PCB板背面要贴装屏蔽罩、电池触点，直插按键的引脚会穿透PCB占用背面空间，而弯脚结构的引脚焊接面与按键基座底面处于同一平面，焊接后整个按键完全贴合PCB板面，不会额外占用纵向堆叠空间。

　　设计这类按键的三维结构时，首先要明确12×12的外形尺寸是基座的外轮廓边界，实际在PCB布局时，要在按键四周预留至少0.3mm的装配间隙，避免外壳装配公差挤压按键基座导致按压卡滞。按键的按压行程通常在0.25mm左右，触发压力控制在160g上下，这个力度区间既能保证按压时不会因为太轻出现误触发，也不会因为力度太大导致长时间操作手指酸痛。中心的黄色按压头采用耐磨工程塑料材质，凸台的高度要匹配设备外壳的按键开孔深度，通常外壳按键帽与按压头之间要预留0.1mm的间隙，避免外壳装配公差压住按键导致常触发。

　　从安装边界的细节来看，两个弯脚的引脚间距是固定的，建模时要严格对应PCB封装的焊盘位置，引脚的弯折半径不能太小，否则批量焊接时容易出现引脚断裂的问题；引脚末端的焊接面要做镀锡处理的结构预留，保证焊接时的上锡可靠性。基座底部与PCB接触的平面要做平整度控制，四个角的定位沉孔深度要统一，否则过回流焊时容易出现按键倾斜，导致按压时手感偏斜。另外，按键内部的弹片结构在建模时虽然不需要完全还原五金弹片的细节，但要预留出弹片的活动空间，保证按压行程内没有结构干涉，很多新手建模时容易把基座内部的支撑筋做的太靠内，顶住内部弹片导致按键按不动，这是选型建模时很容易踩的坑。

　　在通讯类设备的结构堆叠中，这类按键通常会成排布置在设备的侧面或者正面操作区，建模时要注意相邻按键之间的中心距不小于15mm，避免手指按压时碰到相邻按键。按键的按压头表面做了方形的凹陷设计，这个细节不是为了美观，而是能让手指按压时更好的定位，不会打滑，尤其是在戴薄手套操作的场景下，这种凹陷结构的防滑效果比平面按键好很多。基座的黑色绝缘材质要满足耐温要求，因为过回流焊时的瞬时温度会达到260度左右，材质如果耐温不够会出现基座变形，导致按键失效，所以建模时的材质选型标注也要匹配生产工艺的温度要求。

　　很多工程师在做整机结构验证时，容易忽略这类小按键的寿命测试要求，这类触觉按钮的正常触发寿命要达到10万次以上，所以结构设计时按压头的导向结构要足够长，保证每次按压的受力方向都是垂直向下，不会出现侧向受力导致内部弹片提前失效。两个弯脚的根部要做圆弧过渡，避免应力集中，在设备受到跌落冲击时，引脚不会因为应力集中出现断裂，这对经常需要随身携带的通讯设备来说是非常关键的可靠性指标。
