四位共阴数码管显示组件三维结构

　　做嵌入式设备结构设计的工程师大多接触过这类四位数码管，它是工业数显面板、小型计数终端、通讯设备状态显示区最常用的低成本显示方案，很多做通讯模块配套显示单元的项目里，都会优先选这类成熟的直插式四位数码管做状态与数值输出。从实际应用场景来看，这类器件常被用在工业通讯网关的参数显示区、小型信号采集终端的数值展示位、简易工控板的计数显示模块上，不需要复杂的驱动协议，靠段选与位选引脚就能完成数字、部分字母的点亮显示，在对显示分辨率要求不高、追求成本可控与稳定性的场景里，它的适配性远高于点阵屏或者小尺寸液晶屏。

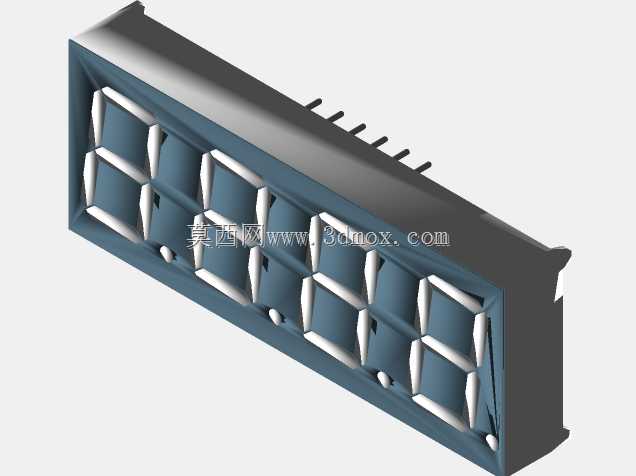

　　从结构设计的角度拆解这个模型，首先能看到它的整体封装是标准的长方形塑封结构，黑色环氧塑封外壳包裹内部的LED发光芯片与引线框架，正面是四位一体化的8字段码面罩，每个字位附带独立的小数点显示段，面罩表面做了哑光漫反射处理，能减少环境光反光导致的显示内容看不清的问题，同时每个段码的发光区边缘做了遮光隔层，避免相邻段点亮时出现串光糊字的问题。器件底部是直插式引脚，引脚沿器件长边两侧等距排布，引脚间距符合通用2.54mm排针间距标准，在做PCB Layout的时候可以直接匹配标准焊盘，不需要额外定制封装尺寸，能大幅缩短画板周期。

　　做结构设计的时候要注意它的安装边界，这类数码管的塑封本体厚度通常在8mm左右，安装时需要在面板上开出对应尺寸的矩形显示窗口，窗口边缘要做0.3-0.5mm的限位台阶，刚好卡住数码管本体的正面凸沿，避免器件焊接后出现前后窜动的问题。引脚伸出PCB板面的长度要控制在1.5-2mm，过波峰焊的时候不会因为引脚过长导致连锡，也不会因为引脚过短出现虚焊问题。另外要注意，数码管本体的发光面和面板外侧的距离要控制在1mm以内，如果距离过大，会出现显示内容发散、从侧面看不清数字的问题，要是设备需要做防水处理，在显示窗口位置加装透明PC片的时候，要在PC片和数码管发光面之间留0.2mm的空气间隙，避免PC片贴到段码表面导致光线漫反射，降低显示清晰度。

　　从功能特性上看，这类四位数码管的每一位都可以独立控制点亮，通过动态扫描的驱动方式就能实现四位数字的持续显示，内部的LED发光芯片绑定在引线框架上，用金丝连接到引脚端，外部的黑色塑封料既起到绝缘保护的作用，也能遮挡内部非发光区的杂散光，让显示的段码边缘更清晰。在做三维建模的时候，要准确还原每个段码的凹槽位置、引脚的排布位置与直径、本体的倒角尺寸，尤其是正面显示区的每个8字段的轮廓，要和实际器件的段宽、段间距完全一致，不然做面板开孔的时候会出现段码被面板遮挡的问题。另外要注意，这类数码管的引脚有共阴和共阳两种区分，虽然外形尺寸完全一致，但在做器件BOM匹配的时候要对应好引脚定义，不过从结构建模的角度，两种类型的外形没有区别，只需要保证安装尺寸的准确性即可。

　　很多刚入行的结构工程师在做这类器件的装配设计时，容易忽略塑封本体的脱模斜度，数码管的塑封外壳侧面通常有0.5°左右的脱模斜度，如果建模的时候把本体做成完全垂直的直面，在做装配干涉检查的时候就会出现误差，实际装配时会发现器件卡不进面板的安装位。还有部分设计会在数码管上方加一层红色的滤光片，用来提升显示对比度，这时候要在模型里预留出滤光片的安装槽位，滤光片的厚度通常选1mm的深红色亚克力片，槽位的尺寸要比滤光片大0.1mm，方便装配时快速卡入，不需要额外打胶固定。在通讯类设备里，这类数码管通常用来显示信号强度、设备地址、通讯波特率、故障代码这类简单信息，不需要显示复杂的图形，所以用这类四位数码管是性价比最高的选择，它的工作温度范围通常能覆盖-20℃到70℃，能满足大部分工业现场的使用环境，抗振动性能也优于带排线的液晶显示屏，在有轻微振动的设备安装场景里，不会出现屏幕花屏、接触不良的问题。建模的时候还要注意，器件底部和PCB表面之间要预留0.2mm的间隙，避免塑封本体底部的凸点顶到PCB表面的走线，导致焊接时器件浮高，影响显示面的平齐度。
