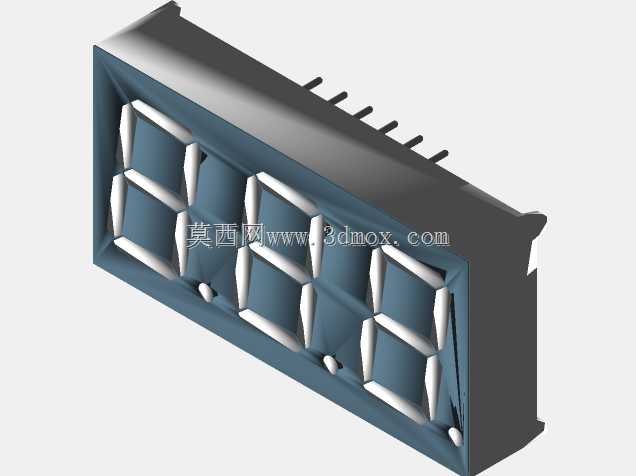

三位共阳贴片式七段数码显示器件结构

　　在做小型手持通讯终端、便携测试仪器的面板显示部分选型时，这类三位贴片七段数码管是绕不开的器件，很多刚入行的结构工程师容易只盯着器件datasheet上的标称尺寸画PCB和外壳开孔，最后打样回来要么是数码管显示面和面板视窗有高差出现漏光，要么是焊盘对位偏差导致贴片后器件歪斜，甚至出现外壳压到数码管封装边缘造成焊接应力拉裂焊盘的问题。做这个三维结构的时候，首先是还原了器件的实际封装轮廓，不是照搬 datasheet 上的理想二维尺寸，而是把实际量产器件的封装边角圆角、引脚伸出长度、环氧树脂封装面的微小弧度都做了还原，要知道很多贴片数码管的显示面并不是完全平整的平面，边缘会有一圈注塑形成的微小斜边，要是外壳视窗的压边刚好压在这个斜边上，装配后就会出现局部发白的应力痕，长期高低温循环后还有可能导致封装开裂。从实际应用场景来说，这类三位数码管常被用在小型通讯设备的信号强度显示、信道编号显示、便携检测设备的数值读数面板上，相比LCD段码屏，它的自发光特性在弱光环境下不需要额外背光源，响应速度快，低温环境下的显示稳定性也更好，适合工业类便携通讯终端的使用工况。设计结构的时候，特意把器件底部的焊盘位置、引脚共面度做了公差还原，实际贴片的时候，这类薄型封装的数码管引脚共面度一般在0.1mm以内，画PCB封装的时候如果焊盘尺寸做的偏小，过回流焊的时候很容易出现立碑、虚焊的问题，模型里把每个引脚的实际宽度、厚度、伸出封装本体的长度都按量产实物做了1:1还原，

　　结构工程师在做整机布局的时候，可以直接把这个模型导入装配体，核对器件和周边阻容件的安全间距，避免出现器件本体和周边 tall 电容干涉的问题。安装边界方面，这类贴片数码管不需要额外的固定结构，完全靠SMT焊接固定在PCB上，所以在做外壳设计的时候，视窗的开孔尺寸要比数码管显示区域单边大0.2-0.3mm，给贴片公差、外壳注塑公差留出足够的余量，同时视窗内侧要做一圈遮光筋，筋的高度要刚好贴近数码管封装表面但不压触器件，避免不同位段的光线串光，导致显示数字边缘发虚。很多工程师在做显示部分结构的时候，容易忽略数码管的发光角度，这类0.36英寸左右的三位贴片数码管，垂直视角的发光亮度最高，侧向超过30度之后亮度会明显衰减，

　　所以在做整机面板的倾斜角度设计的时候，要结合用户的实际握持视角，调整PCB的安装倾角，让数码管的发光法线方向刚好对准用户的常规观察视角，避免出现侧看数字发暗、辨识度下降的问题。另外，模型里也还原了数码管封装本体的厚度，这类薄型贴片数码管的厚度一般在3mm左右，做PCB布局的时候要注意，器件下方不要走线或者布置过孔，一方面是避免焊接的时候焊锡流到过孔里造成虚焊，另一方面是部分数码管的底部是裸露的环氧树脂基材，要是下方有尖锐的走线毛刺，装配受压的时候有可能刺破封装造成内部线路短路。从功能特性来说，三位七段数码管可以实现0-9的数字显示，配合右下角的小数点点位，还可以实现三位带小数的数值显示，足够满足大部分小型通讯设备的信道号、信号强度、

　　剩余电量这类简单数值的显示需求，相比点阵屏，它的驱动电路更简单，不需要专用的显示驱动芯片，用普通的IO口配合三极管位选就可以驱动，整体BOM成本更低，可靠性也更高，适合对成本和稳定性要求较高的工业类通讯产品。在做结构干涉检查的时候，还要注意数码管周边的器件高度，要是数码管旁边布置了过高的接插件或者电解电容，会遮挡部分显示区域，影响读数，导入这个三维模型之后，可以直接在装配体里做视角模拟，从用户的观察角度检查是否有遮挡，提前调整器件布局，避免打样之后才发现显示区域被挡的问题。还有一个容易忽略的细节，这类贴片数码管的封装是黑色环氧树脂，在做整机ESD防护设计的时候，数码管的显示面距离外壳视窗的间隙不要过大，避免静电通过视窗间隙打到数码管的引脚，造成显示乱码甚至器件损坏，模型里把封装本体的边缘位置、引脚的外露长度都做了精准还原，工程师可以直接在模型上测量静电间隙，调整遮光筋的位置和长度，在不压触器件的前提下尽可能缩小间隙，提升整机的ESD防护能力。
