8x8规格贴片式轻触按键结构设计

　　做消费类电子、通讯终端设备的结构设计时，板载轻触按键是绕不开的基础选型件，这款8x8规格的贴片按键，是目前手持通讯设备、小型工控终端、便携检测仪器里应用占比很高的一款输入部件。先从实际安装场景说，这类按键主要适配波峰焊、回流焊的SMT生产工艺，底部带两个定位焊盘加两个固定焊脚，焊盘布局完全匹配常规FR4玻纤板的焊盘设计规范，安装时不需要额外开异形安装孔，只需要在PCB表层按照引脚间距预留对应焊盘，贴片时通过吸嘴拾取按键顶部的平整平面就能完成上料，生产适配性很强。

　　从功能特性来看，这款按键属于垂直按压的常开式触点结构，按压行程控制在0.25mm到0.35mm区间，触发压力维持在160gf上下，既不会因为压力过小导致运输、装配过程中误触发，也不会因为压力过大让终端用户操作时产生生硬的按压反馈，触点采用弹片式接触结构，导通电阻稳定在50mΩ以内，能满足常规数字信号、低功率模拟信号的通断需求，日常使用中可以承担电源触发、功能选择、复位操作这类常见的输入功能，在对讲机、便携数据采集终端、小型通讯模块的外接控制板上，这类按键的装机量非常大。

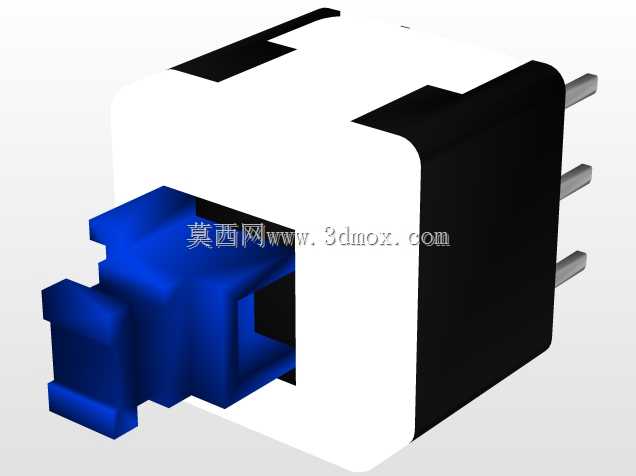

　　设计这款按键的三维结构时，首先要卡准的就是外形安装边界，底座的8x8mm正方形尺寸是核心安装基准，总高度从PCB板面到按键帽顶端控制在7.2mm，这个尺寸刚好能适配大部分设备外壳的按键开孔余量，外壳按键帽和内部按键顶端的预留间隙控制在0.1mm到0.2mm，既不会因为间隙过大出现按键晃动，也不会因为间隙过小导致外壳压合后按键长期处于触发状态。结构上做了三层嵌套的设计，最外层是耐高温的PBT材质底座，能承受回流焊阶段260℃的高温不会出现形变，底座两侧的卡扣结构直接卡紧内部的硅胶密封层和金属弹片，中间层是蓝色的PA66材质按键柱，按键柱和底座之间做了0.05mm的滑动配合间隙，表面做了抛光处理减少按压过程中的摩擦阻力，长期按压不会出现卡滞问题，顶部的按键帽做了十字形的防呆结构，不管是自动化贴片还是人工补焊，都不会出现装反的问题。

　　很多新手结构工程师选型这类按键时，容易忽略引脚的共面度要求，这款按键的四个引脚共面度控制在0.1mm以内，贴片时不会出现虚焊、假焊的问题，底部的两个固定焊脚除了电气连接之外，还能承担横向的剪切力，就算设备跌落时按键受到侧向的冲击力，也不会出现引脚脱焊的问题。另外在结构设计时，按键底座和PCB接触的位置做了一圈微小的凸台，贴片时焊锡不会顺着底座缝隙渗到按键内部，避免焊锡残渣卡住弹片导致按键失效。从实际应用的适配性来说，这款按键除了常规的通讯设备之外，在蓝牙模块、小型物联网终端、车载通讯配件上也能通用，只要PCB上预留了对应的焊盘位置，不需要额外修改结构就能直接替换使用，对于做通用型控制板的工程师来说，这类标准化的按键结构能大幅减少选型验证的时间，不需要单独开模定制，直接选用标准件就能完成设计，能有效缩短整个产品的开发周期。在做整机结构的干涉检查时，要注意按键周围3mm范围内不要布置过高的元器件，避免贴片时吸嘴和周边元件产生干涉，同时按键顶端到外壳内表面的距离要严格按照尺寸链计算，预留合适的按压行程余量，保证按压时能可靠触发，松开后能顺利回弹，不会出现按键卡滞在外壳开孔里的问题。
