红色板载音频接口接插件结构设计

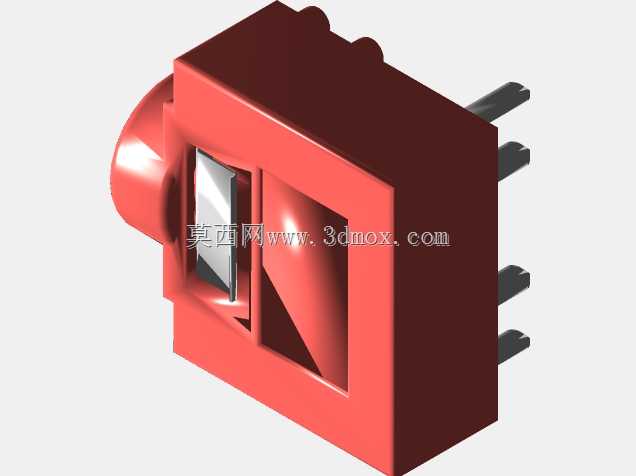

　　这款红色板载接插件的设计，最初是面向便携通讯终端、小型音频采集设备的板载音频输入输出场景做的适配，在实际选型应用里，这类器件常被用在手持对讲机、便携录音模块、小型工控音频终端的PCB板上，用来实现3.5mm音频插头的插拔连接，完成音频信号的传输通路搭建。从结构设计逻辑来看，整体采用方型基座加前端圆筒插接腔的布局，基座部分做了平直的侧壁设计，能够在SMT贴片加工时配合吸嘴完成精准取放，底部预留的焊盘位置完全对应常规0.8mm板厚PCB的焊盘布局，不需要额外做封装修改就能直接导入常规PCB设计库调用。前端的圆筒插接腔做了壁厚均匀的结构处理，内壁的弹片接触位预留了0.3mm的弹性形变空间，能够适配公头插入时的尺寸公差，

　　避免多次插拔后出现接触松动的问题，圆筒根部和方型基座的衔接位置做了R0.5的圆角过渡，减少注塑成型时的应力集中，降低生产过程中基座开裂的不良率。顶部的弹片压合位置设计了外露的金属压片，既可以作为插接到位的触感反馈结构，也能在维修时通过按压这个位置完成卡滞插头的拆卸，不需要额外撬动基座外壳，避免损伤PCB焊盘。基座侧面预留的定位柱高度为1.2mm，能够在贴片前插入PCB的定位孔内，完成器件的预固定，过回流焊的时候不会因为锡膏融化的张力出现器件偏移，保证焊接后引脚的共面度控制在0.1mm以内，满足批量生产的焊接良率要求。尾部伸出的细针结构是信号切换引脚，当音频插头插入时，这个引脚会和内部的常闭触点断开，

　　实现设备内置扬声器和外接耳机的信号切换，不需要额外增加外部切换电路，能够简化终端设备的电路设计，减少板上元件占用的空间。从安装边界来看，整个器件的横向占用尺寸为14.2mm，纵向深度为11.5mm，基座高度为6.8mm，在PCB布局时只需要在插接腔前方预留8mm的插头插入空间，就不会和周边的板载元件产生干涉，适合在高密度排布的便携设备主板上使用。外壳选用的红色绝缘材质是改性PPO材料，具备耐260度高温的特性，能够满足无铅回流焊的温度曲线要求，焊接过程中不会出现外壳变形、引脚移位的问题，材料本身的绝缘电阻大于1000MΩ，能够满足音频信号传输的绝缘要求，避免出现信号串扰的问题。内部的接触弹片采用锡青铜材质做基底，表面镀0.

　　3μm的金层，既能够保证多次插拔后的接触可靠性，也能在潮湿的使用环境下避免触点氧化，延长器件的使用寿命，常规使用场景下插拔寿命可以达到5000次以上，满足消费类和工业类便携设备的使用周期要求。在建模过程中，所有的尺寸公差都按照SJ/T 11363-2006电子连接器的行业标准做了预留，插接腔的内径尺寸公差控制在±0.05mm，能够适配市面上主流的3.5mm三段式、四段式音频插头，不会出现插头插不进或者插入后松动旷量过大的问题。底部的焊盘尺寸按照SMT工艺要求做了0.2mm的外延处理，能够保证焊锡的爬锡高度达到引脚高度的1/3以上，提升焊接后的结构强度，在设备受到跌落冲击时，不会出现焊盘脱落、器件松动的问题。考虑到部分通讯设备需要做三防处理，基座和PCB贴合的位置做了平整的接触面设计，点三防漆的时候能够形成完整的密封层，避免潮气从器件底部渗入接触触点，保证在高湿度环境下的信号传输稳定性。
