LGA14L封装IMU惯性测量单元

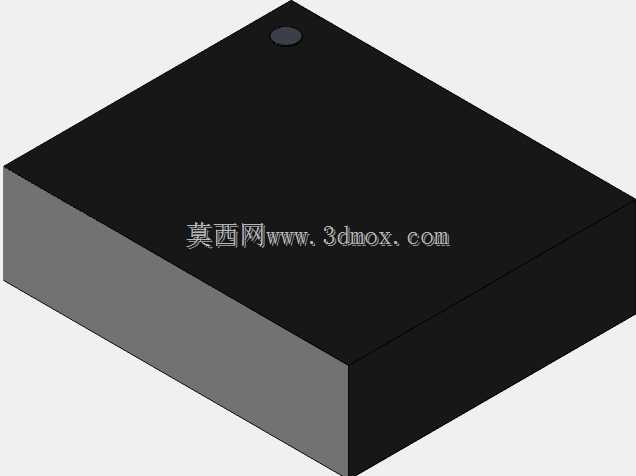

　　在消费级手持终端、穿戴设备以及小型运动控制板卡的堆叠设计里，板载姿态感知器件的选型往往直接决定PCB布局的紧凑程度。LSM6DSLTR这类六轴惯性测量单元采用LGA14L贴片封装，本体为规整的黑色矩形塑封体，顶面预留圆形定位标记，用于SMT回流焊过程中确认器件引脚1方位，避免贴装反向。从整机结构视角看，该器件属于表贴式MEMS传感器，不需要额外开设机械安装孔，也不依赖外接支架固定，全部定位与承载都通过PCB焊盘完成，因此三维建模时重点在于还原封装外轮廓、引脚排布以及顶面丝印标识，保证结构干涉检查与贴片坐标输出的准确性。

　　实际工程应用中，这类IMU常布置在主板靠近设备运动中心的位置，用于采集三轴加速度与三轴角速度数据，支撑姿态解算、步数统计、跌落检测、屏幕旋转以及简易导航补偿等功能。由于器件本身高度很低，在手机、手环、游戏手柄、物联网终端这类厚度受限的产品里，它可以和电源管理芯片、存储芯片一同布置在屏蔽罩内侧，周边仅需预留少量阻容件空间。建模过程中需要严格控制本体长宽高与边角倒角，塑封体侧壁的拔模斜度、顶面圆点标记的位置都要和实物封装一致，否则在做屏蔽罩扣合检查、壳体内部避位分析时容易出现误判。

　　设计思路上，LGA14L封装属于底部焊盘阵列形式，引脚并不像鸥翼式器件那样向外伸出，而是分布在封装底面边缘，因此外形模型侧面看起来较为简洁，没有突出金属端子。这种封装的优势在于占用板面面积小、寄生参数低、抗振动性能较好，适合量产贴片。结构工程师在整机堆叠时，通常会把该器件的三维实体导入板级装配，核对它与前后壳、电池、排线、屏蔽罩之间的安全间隙；硬件工程师则结合封装库确认焊盘图形、钢网开口和周边禁布区。三维模型如果只做一个简单方块，虽然能够表达大致占位，却无法体现定位标记、本体分模线和底部焊盘边界，在协同设计时参考价值有限。

　　从安装边界来看，该器件贴装后总高度由塑封体厚度决定，上方不需要插接操作空间，但要考虑回流焊时器件周边的热风流通，以及维修返修时热风枪的作业范围。壳体内部若正对该器件设置筋位，应保留足够间隙，避免装配压力直接压到塑封体顶面；屏蔽罩也不宜紧贴传感器本体，一方面防止焊接热损伤，另一方面避免应力传递导致MEMS零点漂移。多板堆叠场景中，该模型还可用于检查相邻连接器、FPC弯折区是否会在装配后压碰到芯片角落。

　　对于运动姿态采集而言，IMU在板卡上的安装方位同样关键。三维建模时保留封装顶面的方位标记，能够帮助结构与软件团队确认芯片坐标轴与整机坐标轴之间的对应关系，减少后期姿态算法中的坐标变换错误。若设备需要承受跌落、振动或长期往复运动，器件周边焊盘布局、板卡固定点位置以及局部补强方式都要结合实体模型评估。通过完整还原LGA14L封装的外形、高度、标记点和底部端子区域，可以在概念设计阶段完成空间校核、贴片方向确认和装配干涉排查，使这类小型惯性传感器在高密度电子产品中的集成更加稳妥。
