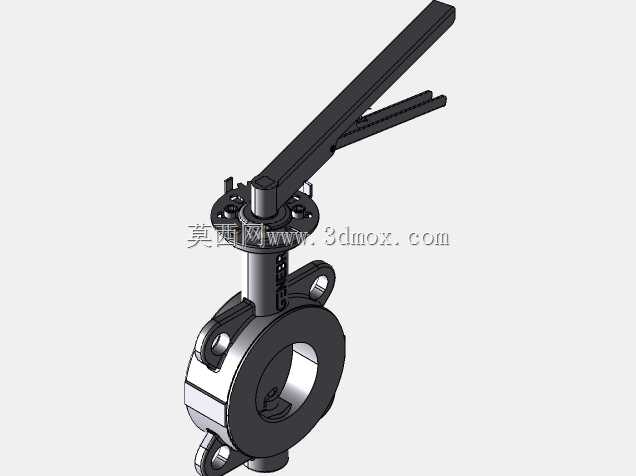

手动对夹式蝶阀DN65PN16结构设计

　　在给排水、暖通循环、化工流体输送以及普通工业管网的支路改造里，DN65口径的截断与调节元件一直处于很微妙的选型位置：它既不像小口径球阀那样可以随意靠螺纹接入，也不像大口径闸阀那样预留充足的法兰操作空间，往往要在紧凑的管廊夹层、泵组出口或者设备接驳段完成安装。这款杠杆手柄驱动的对夹式蝶阀，正是围绕这类中等口径、公称压力16bar级别的管路场景搭建的完整三维结构，阀体没有向外延伸的长法兰颈，整体厚度被压缩到两片配对法兰之间的夹持区间内，现场装配时只需穿装四根对夹螺栓，就能把阀座密封面与管道法兰端面压紧定位，省去了双法兰阀体额外占有的轴向长度。

　　从实际用途看，这类蝶阀承担的并不只是简单通断。水泵出口段用它，可以在检修时快速切断下游介质，也能在调试阶段通过手柄转角粗略调节流量；冷却循环水管网中，它常被布置在换热器、冷水机组或者分集水器的接驳口，依靠碟板绕阀杆的90度回转改变流道开度；压缩空气、低压蒸汽冷凝水以及一些无强颗粒杂质的工艺流体管线上，这种结构也能胜任频繁启闭操作。模型中碟板采用偏心贴近中线的回转布局，转动时碟板边缘逐步脱离阀座密封圈，而不是全程贴着橡胶面摩擦，这一设计思路直接降低了操作扭矩，也让密封件的磨损集中在闭合压紧的瞬间，长期使用后密封面的老化痕迹更均匀。

　　手动杠杆手柄是整套结构里最具辨识度的部分。长柄力臂绕阀杆顶端的方榫配合传递扭矩，手柄根部带定位齿盘，齿盘上的卡槽与阀体侧的定位凸点配合，扳到指定开度后可以卡在对应齿位，避免管路振动导致手柄自行回转。相比蜗轮蜗杆驱动的蝶阀，杠杆手柄在DN65这种口径下成本更低、启闭动作更快，操作人员站在管线旁单手即可完成全开全关动作；但它也对安装空间提出明确要求，手柄摆动扫过的扇形区域不能紧贴墙面、桥架或者其他管线，建模时必须把手柄处于全开、全关以及中间转角的外轮廓边界都校核一遍，避免现场装配后出现手柄撞管、无法扳动的问题。

　　阀体本身采用对夹式铸造轮廓，两侧外圆留出与管道法兰对位的定位凹口，上下阀杆支承部位形成加厚的轴座凸台，轴孔内预留衬套与密封填料的安装空间。碟板为圆盘式回转件，边缘加工出与橡胶阀座贴合的密封弧面，板体中部与阀杆通过扁方或者销钉连接，保证扭矩传递无相对滑动。阀座嵌装在阀体内部的环形槽内，装配后两侧端面略高出阀体夹持面，当管道法兰夹紧时，橡胶层被压缩形成外圈静密封，碟板闭合时又与阀座内圈形成径向密封，两道密封配合阻断介质外泄路径。三维建模过程中，需要重点核对阀杆轴线与碟板回转中心的同轴度、手柄方榫与阀杆顶端的配合公差，以及对夹螺栓孔的中心圆直径是否匹配对应口径的标准法兰；这些尺寸边界直接决定了阀门能否顺利夹装到现场管段，也决定了碟板全行程转动时不会与阀体、阀座发生干涉。

　　从流道表现看，蝶阀全开状态下碟板厚度占据的流道阻挡面积很小，介质沿碟板两侧分流，压力损失明显小于同口径截止阀；部分开度下碟板后方会形成一定紊流，因此它更适合用作截断兼粗调节，而不是高精度流量平衡。结构工程师在排布设备管线时，可以直接参照该模型的轴向厚度、手柄回转半径、底部阀体轮廓以及法兰对接孔位，提前在三维工厂环境里预留操作与检修空间，避免后期现场返工。
