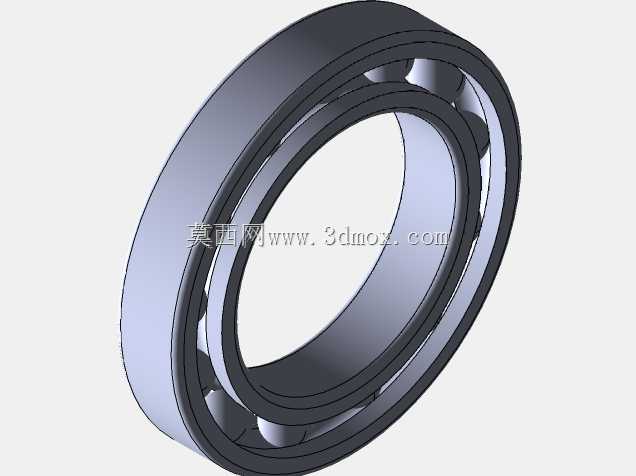

深沟球轴承径向承载回转结构

　　在常规旋转机械的轴系布局里，这类单列深沟球轴承是最常被选用的径向支承元件，从中小型减速箱的输入输出轴、农用机械的传动轴，到通讯基站配套的小型回转机构、轻工输送线的托辊轴端，都能见到同结构轴承的应用场景。它的核心作用是为旋转轴提供稳定的径向约束，同时可承受一定比例的双向轴向载荷，把轴运转过程中的径向跳动限制在允许公差范围内，降低轴颈与固定支座之间的摩擦损耗，让动力传递过程更平顺。

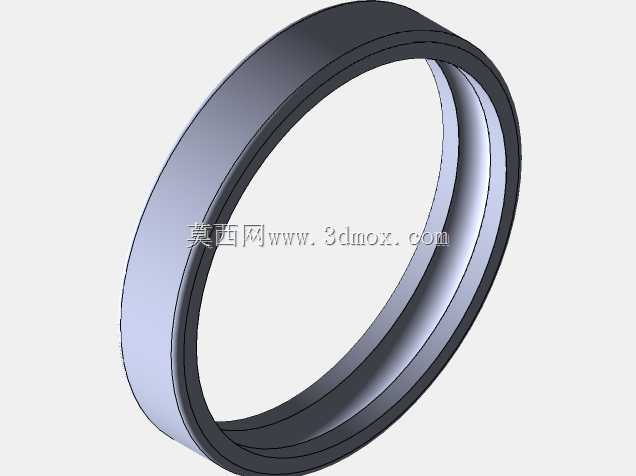

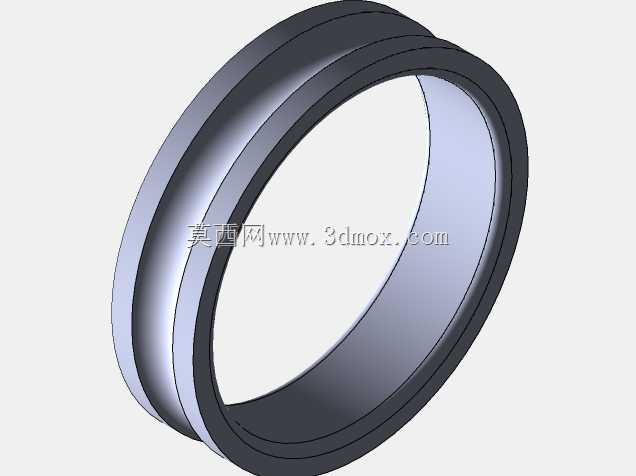

　　从结构组成来看，这套轴承包含外圈、内圈、一组钢制滚动球体以及冲压成型的保持架四个核心部分：外圈的外圆柱面用于和设备轴承座的安装孔形成过渡配合，工作过程中外圈通常随支座保持固定；内圈的内孔和转轴的轴颈采用过盈或过渡配合，随转轴同步回转；滚动体均匀排布在内圈和外圈的弧形滚道之间，把轴转动时的滑动摩擦转化为滚动摩擦，大幅降低运转阻力；保持架的作用是将相邻滚动体均匀分隔开，避免球体之间直接接触产生摩擦磨损，同时引导滚动体在滚道内正常循环，在非承载区也能维持球体的正确姿态，防止滚动体歪斜卡滞。

　　建模过程中首先要对照GOST 8338-75的标准尺寸链锁定各部分边界：先确定轴承的公称内径、公称外径以及装配宽度三个核心安装尺寸，这三个参数直接决定了轴颈的加工直径、轴承座孔的加工尺寸以及轴系轴向预留的安装空间，是选型阶段最先要核对的边界条件。滚道的圆弧曲率需要和滚动体的球面曲率匹配，滚道曲率半径通常略大于钢球半径，既保证钢球和滚道之间有足够的接触面积来分散接触应力，又能预留合理的游隙，补偿轴受热伸长带来的尺寸变化，避免运转时出现滚道抱死。保持架的兜孔形状采用半包式弧形结构，兜孔和钢球之间预留微小间隙，既可以约束钢球的周向间距，又不会阻碍钢球自身的自转，冲压保持架的壁厚通常较薄，在保证结构强度的前提下尽可能减少轴承内部的占用空间，让更多空间可以布置滚动体，提升整体承载能力。

　　实际选型应用时，首先要核对安装边界的同轴度要求：轴承装入轴承座之后，内圈轴线和外圈轴线的同轴度误差需要控制在标准允许范围内，如果轴系存在轻微的安装不对中，这类深沟球轴承可以容忍很小角度的偏斜，但偏斜量过大会造成滚道局部应力集中，大幅缩短轴承使用寿命。配合公差的选择也和载荷特性直接相关：当轴承承受旋转载荷、也就是内圈随轴转动而外圈固定时，内圈和轴颈通常选稍紧的过渡配合，防止内圈和轴之间出现相对滑动磨伤轴颈；外圈和轴承座孔的配合可以稍松，方便轴承的拆装更换，同时允许外圈在受热膨胀时有微小的轴向游动空间，补偿轴系的热伸长量。

　　润滑与密封的设计也围绕轴承的实际工况展开，这类开式结构的轴承在装机时通常会在滚道空间内填充适量锂基润滑脂，润滑脂可以在钢球和滚道的接触表面形成油膜，避免金属直接接触，同时还能起到一定的防尘、缓冲减振的作用。如果应用在多粉尘、多水汽的户外工况，通常会在轴承两侧额外加装密封圈或者防尘盖，阻止外部杂质进入滚道内部，避免磨粒进入滚道后压伤滚道表面、引发早期点蚀失效。

　　从受力特性来看，深沟球轴承的滚道和钢球的接触属于点接触形式，在径向载荷作用下，承载区的钢球会把载荷均匀传递到内外圈滚道上，相比滑动轴承，它的启动摩擦阻力更小，运转精度更高，维护间隔更长，既适合高速运转的电机轴、风机轴场景，也能在中低速的重载传动轴系中稳定工作。三维建模时需要特别注意各零件之间的装配间隙：钢球和滚道之间的径向游隙要符合标准组别要求，游隙过大会导致轴运转时径向跳动超差，影响传动平稳性；游隙过小则会在运转升温后出现内部挤压，摩擦力矩骤升，甚至出现烧蚀卡死。保持架和内外圈的挡边之间也要预留合理的轴向间隙，避免轴系出现轴向窜动时保持架和挡边发生剐蹭。整个轴承的外形为规整的环形同轴结构，没有突出的异形结构，安装时可以直接压入轴承座孔，不需要额外的复杂定位结构，非常适合标准化、大批量的设备装配场景。
