施韦勒Π型工业安装导轨槽

　　Π型施韦勒构件在设备外围走线、轻型机构支撑和模块化装配场景中使用频率很高，它不是单纯的装饰型材，而是承担线缆约束、附件挂载、面板定位和局部受力传递的基础五金件。现场常见于控制柜内部走线支架、检测台侧边附件梁、自动化工作站防护栏连接段、通信机柜内设备安装梁，也会作为小型传感器、拖链端部、气动元件安装板的承托骨架。与普通开口C型槽相比，Π型截面两侧翻边高度更均衡，顶部形成连续的平直承载面，侧向受力时不容易出现单侧翻边张开的问题，在需要从正面贴装平板件、从槽内滑入螺母的装配方式下更顺手。

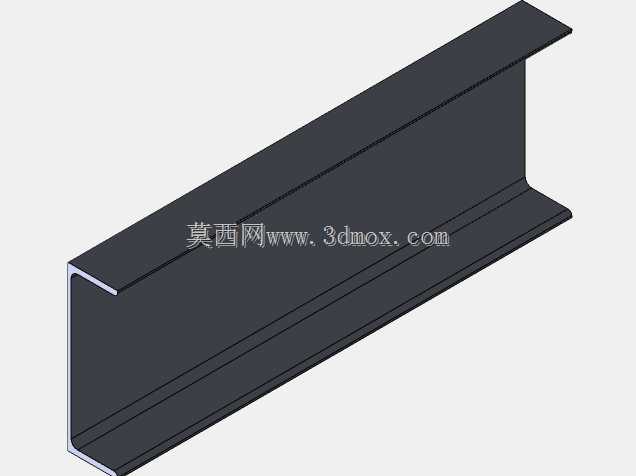

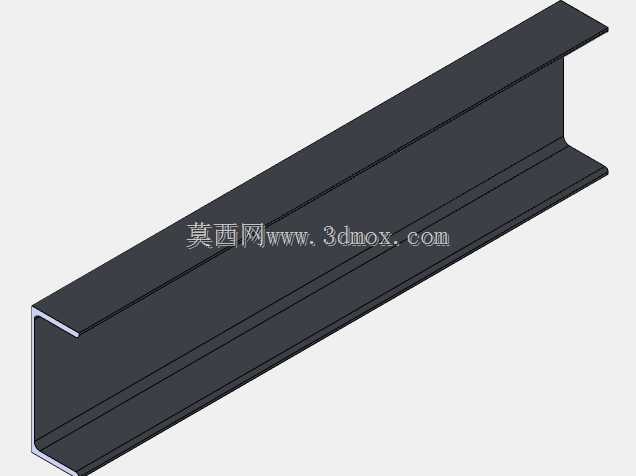

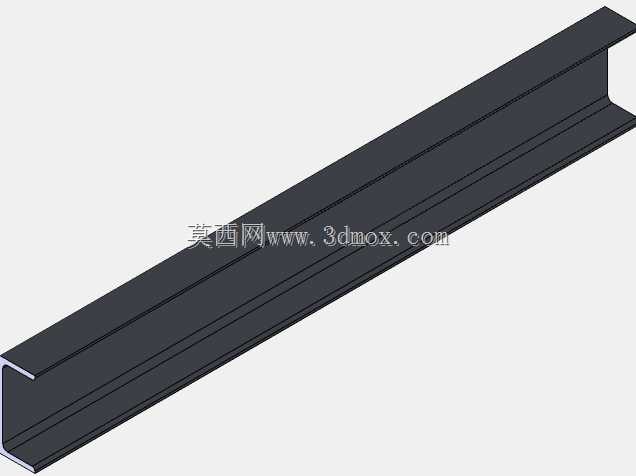

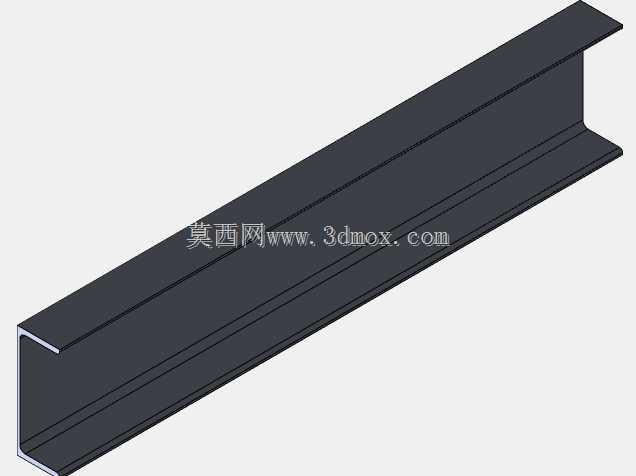

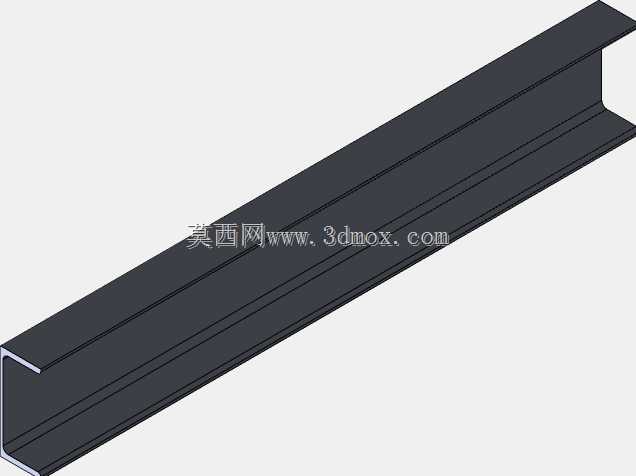

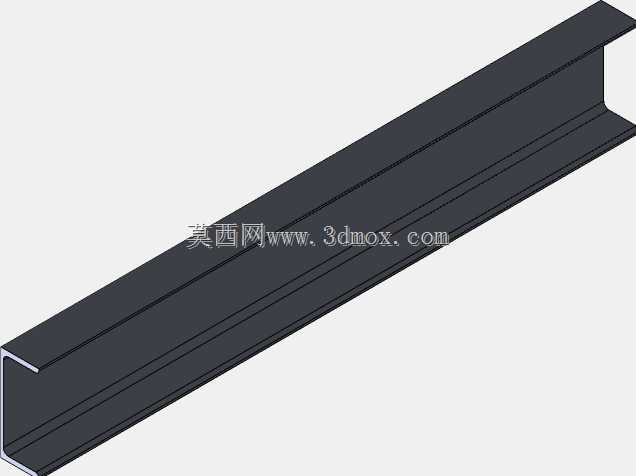

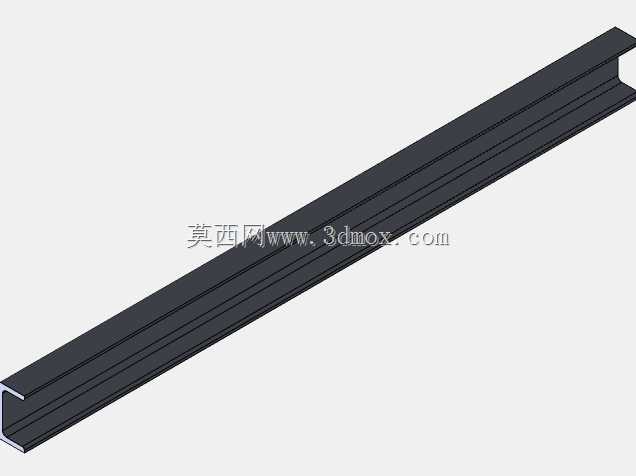

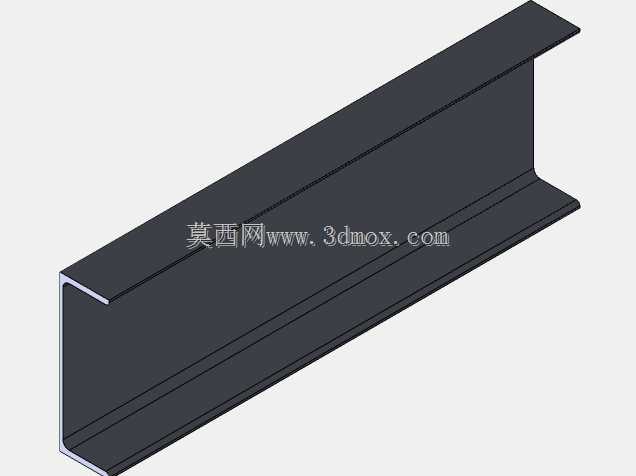

　　建模时先从长向截面入手，把外轮廓、内侧空腔、两侧卷边和槽口收口关系一次画准，再沿长度方向拉伸成型。截面草图需要重点控制槽口净宽、内腔高度、壁厚和翻边圆角，这些尺寸直接决定后续滑块螺母、T型螺栓能否顺畅装入，也决定相邻两根构件对接时端面是否能够贴合。长槽内部的加强筋并不是为了视觉复杂而添加，它对应实际轧制或折弯型材中的刚度结构，能够在构件承受垂直载荷时抑制腹板屈曲，减少长跨距布置下的中部挠度。端部保留平直切断面，不额外设置焊接坡口，意味着该件更偏向通过连接件拼接使用，而不是直接与机架满焊固定。

　　从安装边界看，这类构件通常沿设备框架的水平或垂直方向布置，背面可贴靠方管、钢板或机柜立柱，通过螺栓、卡扣或焊接支座固定；正面槽道用于放入方螺母、弹片螺母或滑块，安装位置可沿长度方向连续调整。实际选型时不能只看外形，还要确认槽口方向与操作空间是否匹配。若安装后槽口朝向操作人员，后期加装线槽、支架、传感器会比较方便；若槽口朝下，则有利于隐藏紧固件，但维护时需要预留仰装空间。构件两侧的折边形成近似Π字的封闭感，底部开口又保留了C型槽的调节能力，这种折中结构让它在承载和可调性之间取得平衡。

　　在设备用途上，它可以作为电缆敷设的导向梁，配合管夹固定线束；也可以作为安全门、防护罩、指示牌的安装轨道，通过槽内螺母快速改变固定点。对于需要频繁改线的试验台，Π型槽道能减少重新钻孔的工作量；对于批量生产的标准机柜，统一截面又有利于备件互换。设计时还要考虑端部与其他型号施韦勒的衔接，例如Y型分支件用于槽道分岔，C型件用于单侧开口走线，拐角件用于平面转向。Π型直段在这些组合中承担主干路径，截面高度、槽口宽度和螺母规格需要与配套件保持一致，否则现场会出现螺母不能互通、对接面错位的问题。

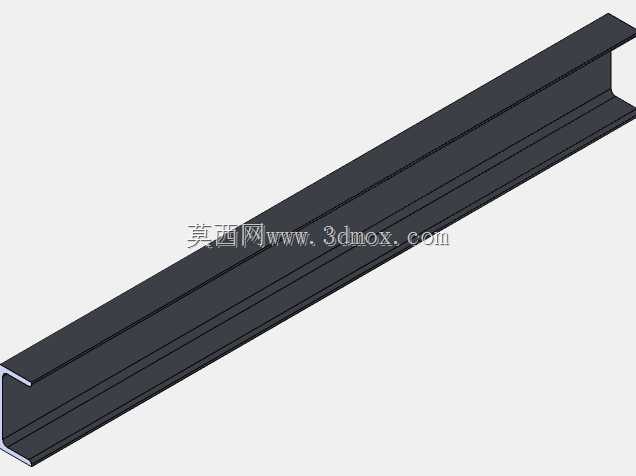

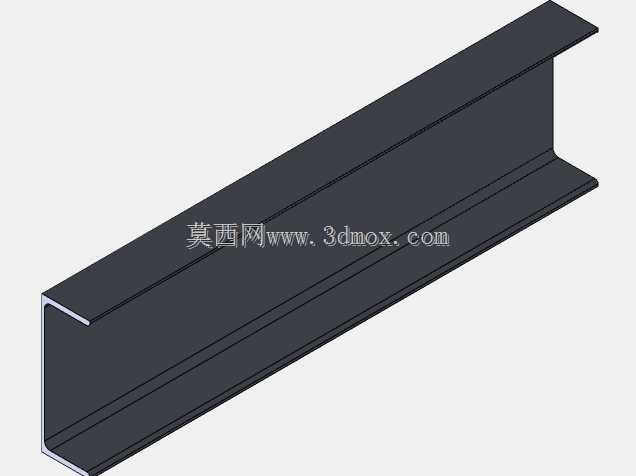

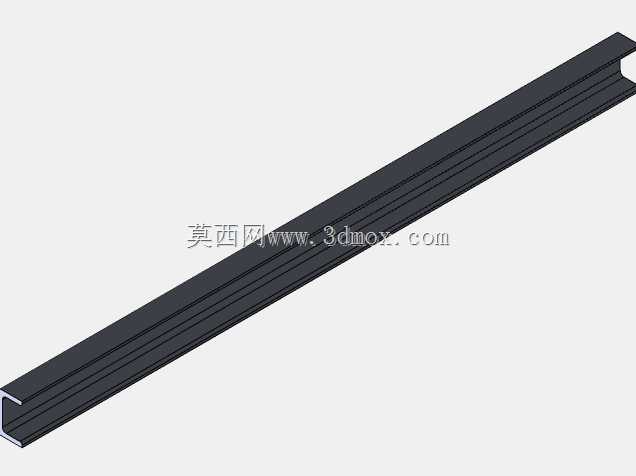

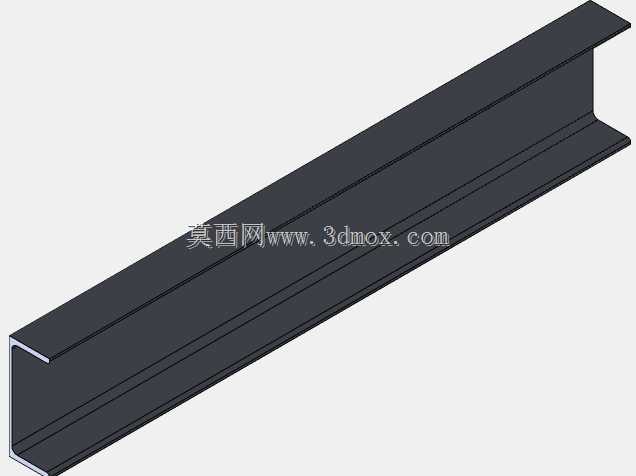

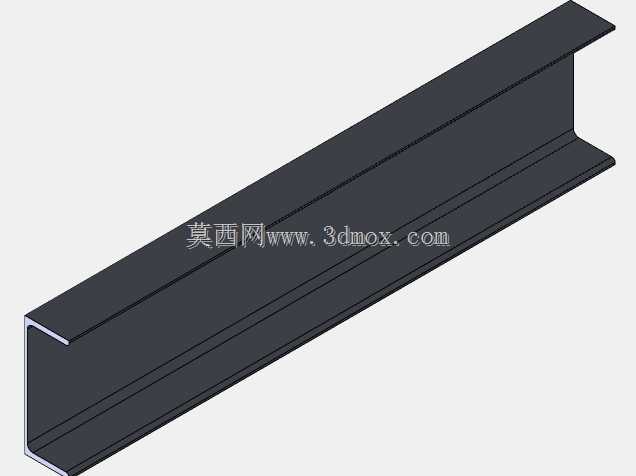

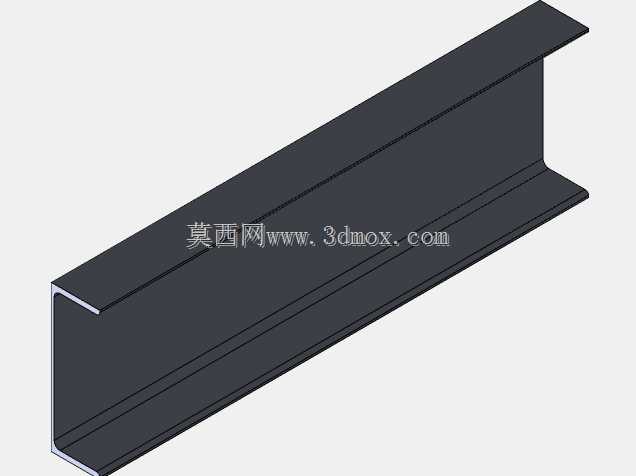

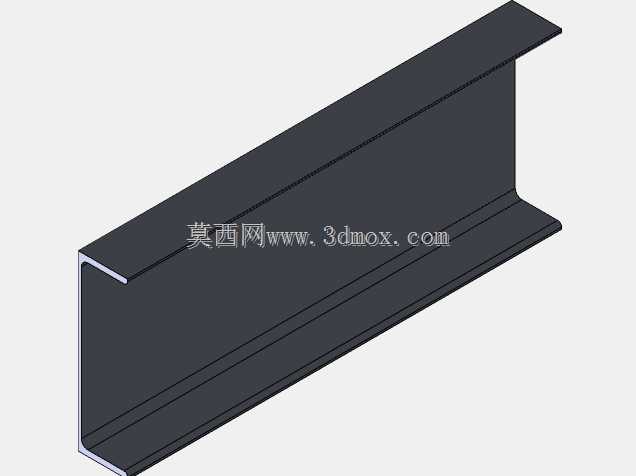

　　受力判断上，构件长度越大，越要关注支撑点间距。它适合承受沿法向的静态挂载和轻度振动载荷，不适合作为吊装主承重梁。若用于悬挂较重阀组或电机附件，应缩短支座跨距，并在受力点背面增加补强板。三维装配中可以把螺母、螺栓、端盖和连接角码一并放入，检查槽内滑动行程是否被端部连接件遮挡，紧固件旋转空间是否与相邻线缆干涉。外形上，长条等截面结构便于按设备尺寸裁切，黑色表面处理有利于机柜内部统一外观，也能在普通工业环境中提供一定防锈能力。整体建模保留了型材的连续槽腔、翻边和端部细节，可用于布局校核、安装演示、型材库搭建以及轻量化五金组件选型。
