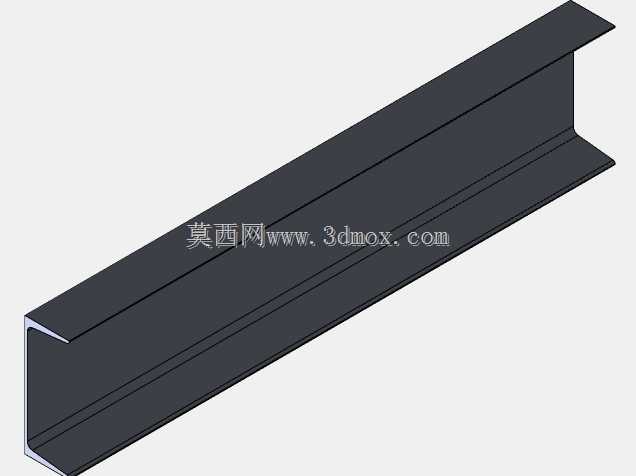

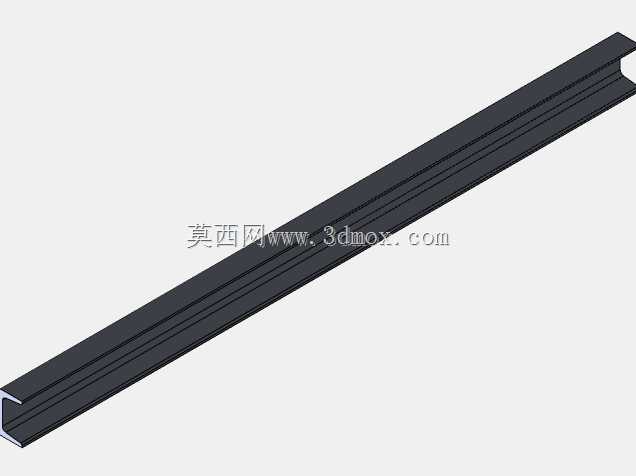

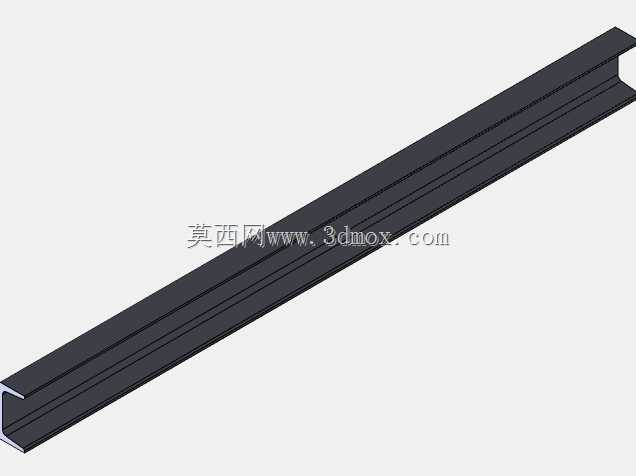

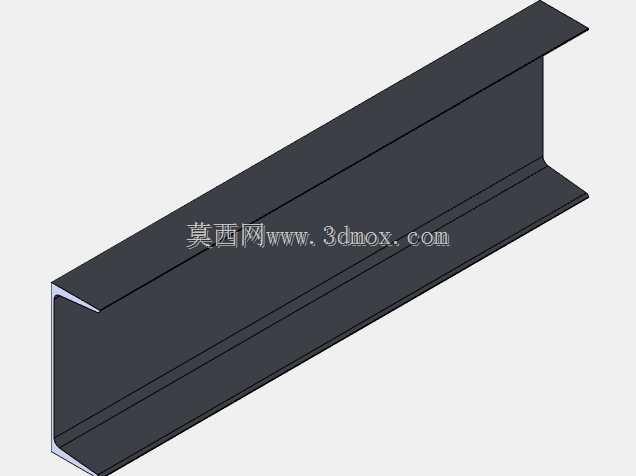

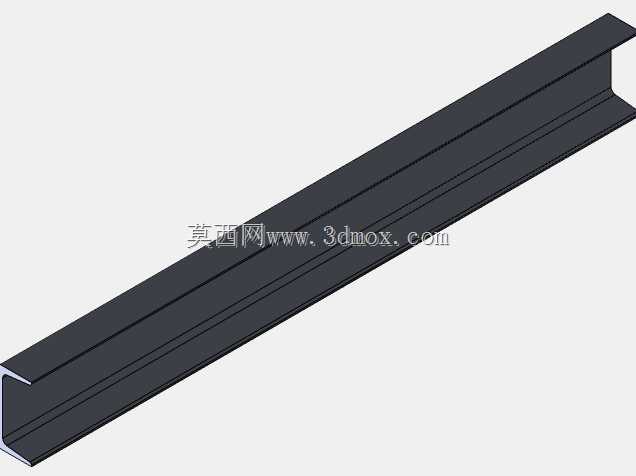

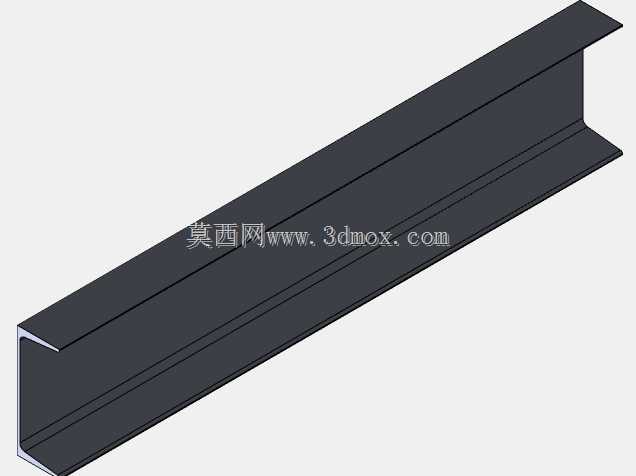

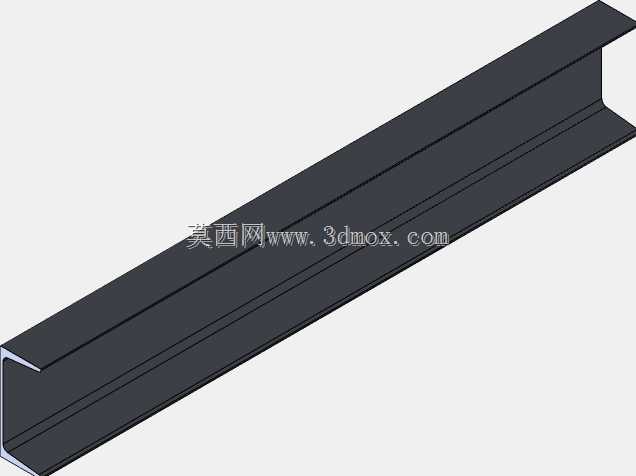

Y型施韦勒槽型安装导轨构件

　　这类Y型槽式长条构件在自动化产线、设备机架、检测工位与通讯工具装夹场景中承担基础导向与承载作用，其截面采用开口槽配合双侧限位棱边的形式，既可以作为传感器、线缆支架、小型夹具的滑移安装基准，也能够拼接在工作台侧边形成可调式附件挂装轨道。实际选型时，工程师最先关注的是槽口宽度与内腔收口尺寸，因为紧固件的T型螺栓、滑块螺母必须在槽腔内顺畅滑动，同时在锁紧后不能出现翻转或松脱；Y型截面的收口边缘经过加厚处理，锁紧点受力时槽口不易外张，长期反复调整夹具位置后仍能保持直线度。

　　从结构设计思路看，该构件沿长度方向保持等截面，适合采用挤出成型工艺批量生产，三维建模时先绘制封闭截面草图，再沿长度方向拉伸，并对端部棱边、槽口转角做细小圆角处理，避免应力集中。槽底与两侧壁之间保留均匀壁厚，既控制单件重量，又保证抗弯刚度；外轮廓的两条平行凸筋在安装时可作为视觉与装配对齐基准，配合支座或连接板能够快速确认轨道方向。对于需要多段接续的长行程工位，可在槽腔内置入对接连接件，利用内腔平面承受剪切力，接缝处再通过侧面压板压紧，使整根轨道在滑移件通过时没有明显台阶感。

　　安装边界方面，构件底面为平直支撑面，布置支撑点时不宜跨距过大，否则在中点受载后会产生挠度，影响滑移件的阻尼手感；通常支撑间距依据负载大小、滑块运行速度和允许挠度综合确定，重载或高频往复场景下应在中部增加支撑座。槽口方向决定了附件的装夹方式：开口朝上时适合放置可调挡块、喷码机头或读码器支架；开口侧向布置时适合挂装线缆拖链、气路接头盒与小型操作盒；两根Y型构件平行安装时，需要控制平行度与高度差，否则跨接在两者之间的移动板会出现卡滞。

　　在设备用途上，这种轨道并不承担高精度直线传动，而是为柔性工装提供位置可调的安装基础。例如手工装配工位中，作业指导书支架、照明灯具、气动螺丝刀平衡臂都可通过槽内螺母固定在构件上，换型时松开螺栓即可沿槽移动，不必在台面板上重新钻孔。检测设备里，光纤传感器、光电开关和小型相机光源也常借助这类槽轨完成横向位置微调，调试完成后锁紧螺母即可形成稳定基准。通讯工具类展示或测试架中，它还可作为手机、手持终端夹持座的纵向调节梁，适应不同样品尺寸。

　　建模与装配检查时，应重点核对槽口有效开口、内腔宽度、壁厚过渡以及端部切断面的配合关系。若后续需要加工端盖或安装脚，端部截面尺寸必须与实物一致，螺钉孔位则应避开槽腔薄弱区，尽量布置在实心壁厚或加强凸台上。滑移件设计要控制嵌入槽内的头部尺寸，保证放入后有合理间隙，过紧会导致调节阻力过大，过松则在锁紧前产生晃动。整体而言，该构件的价值在于用简单等截面结构提供连续可调的安装界面，使设备在装配、调试和换型过程中减少二次加工，提高工位布置的灵活性。
