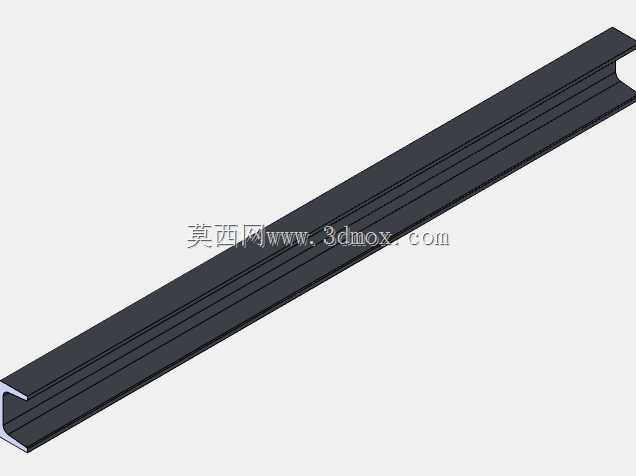

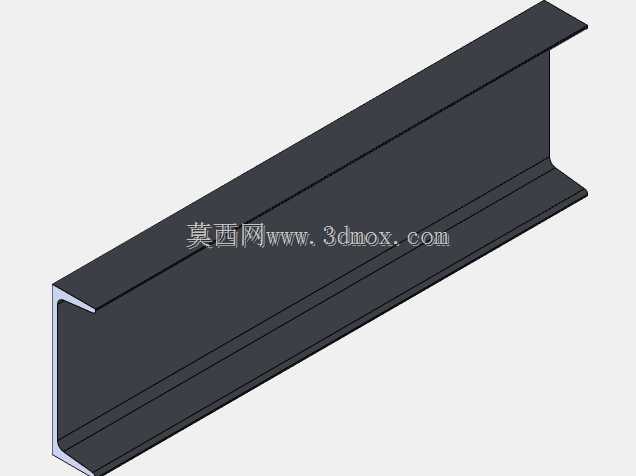

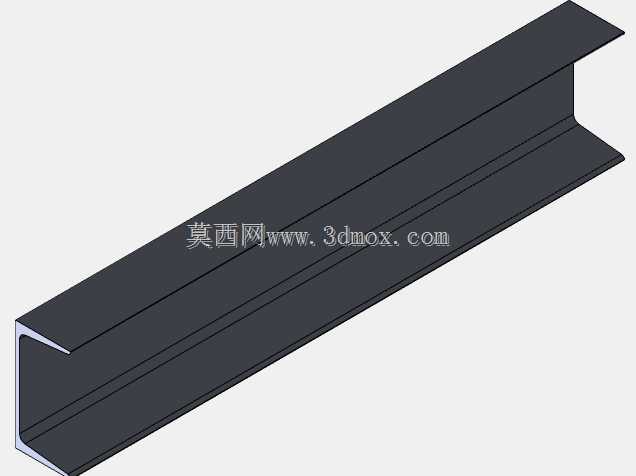

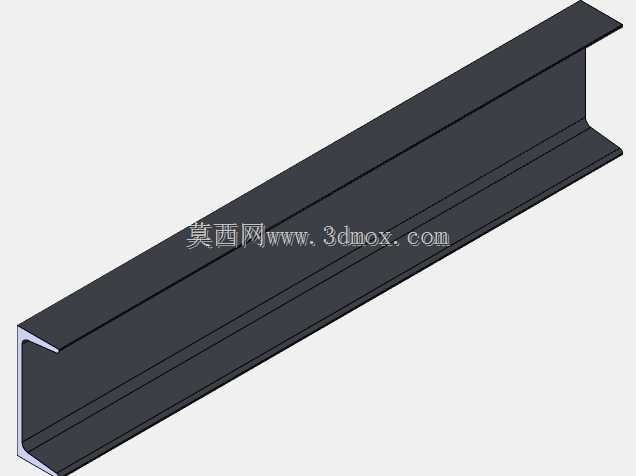

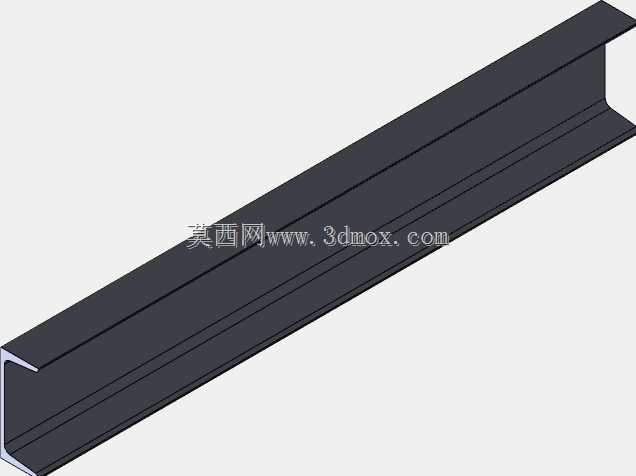

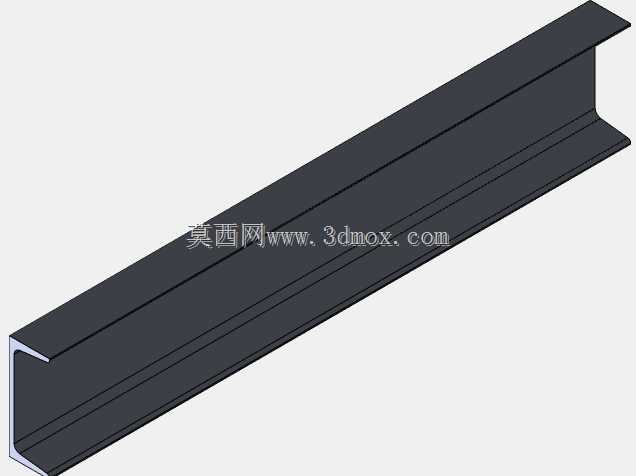

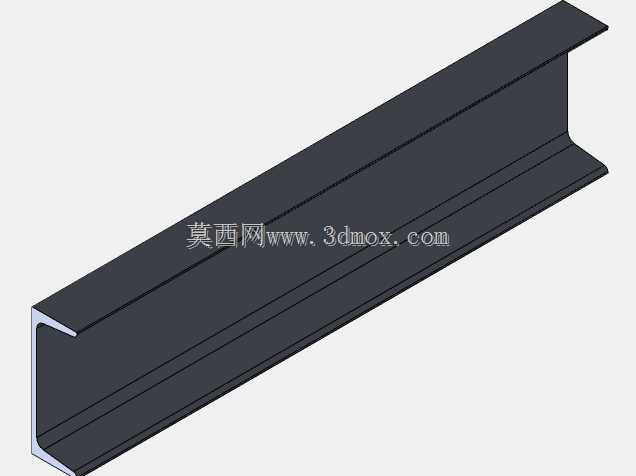

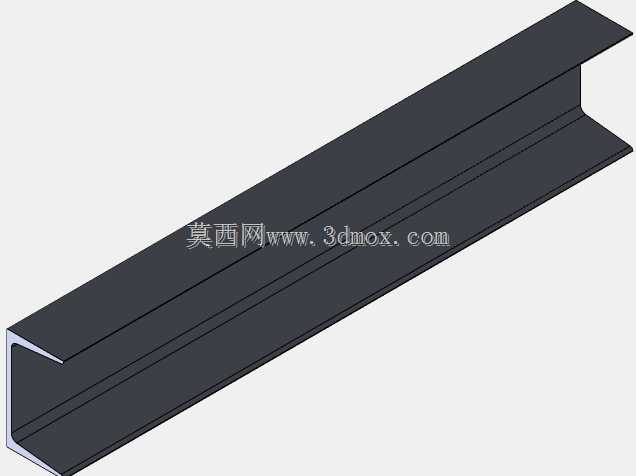

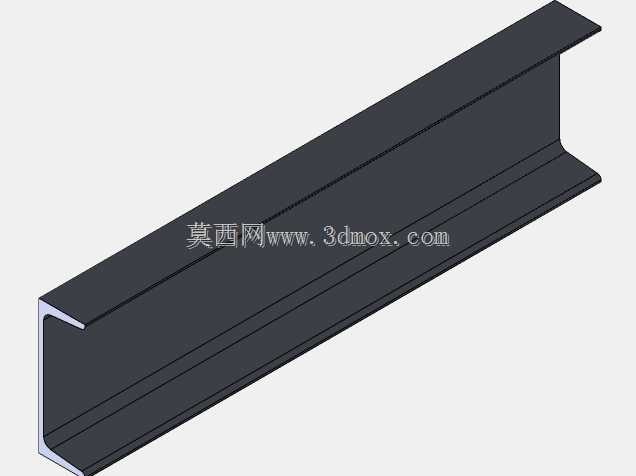

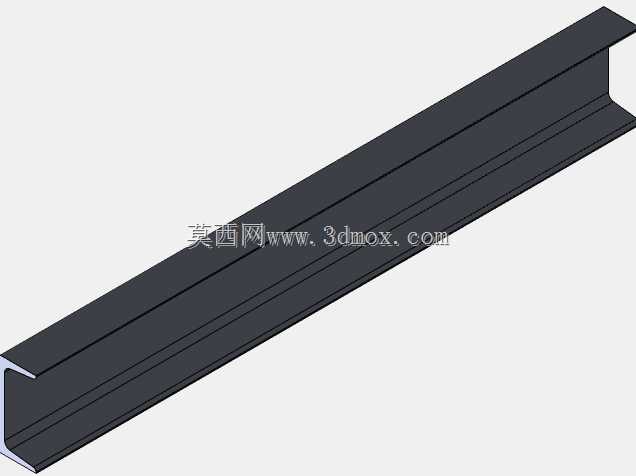

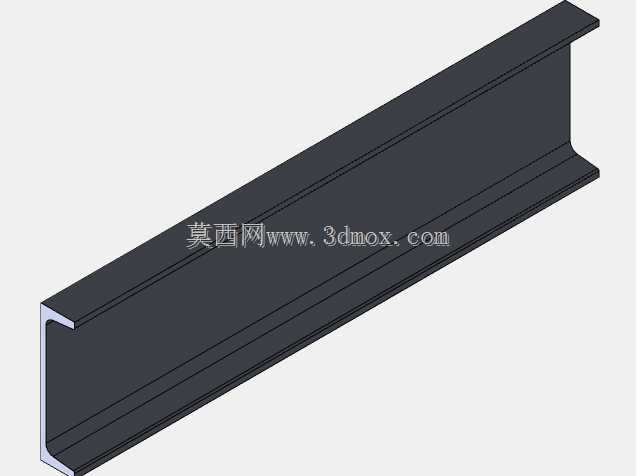

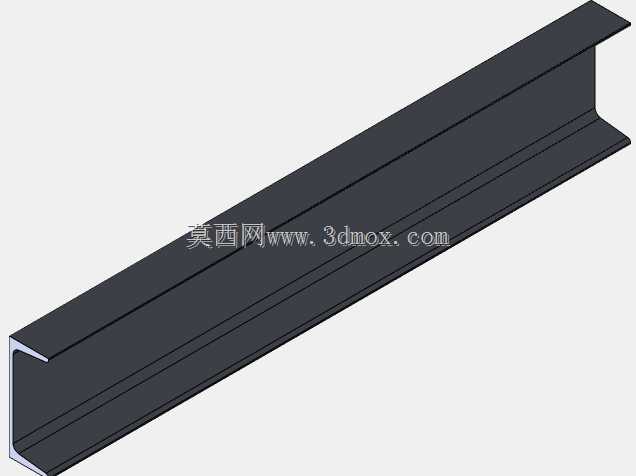

C型施韦勒槽钢结构件三维建模

　　C型施韦勒属于冷弯薄壁型钢体系中应用极为广泛的一类承重型材，其截面形态为典型的开口C形，两侧带有平行翼缘，腹板连续平整，整体通过连续辊压成型工艺加工而成，在钢结构厂房、设备机架、输送线支架、幕墙龙骨、电气柜安装梁、仓储货架立柱以及装配式建筑围护结构中都能见到这类构件的身影。与热轧工字钢、H型钢相比，C型槽钢的壁厚更薄、截面展开利用率更高，在承受均布载荷与侧向弯矩时，材料能够沿着受力方向合理分布，腹板承担主要的剪切应力，上下翼缘则承担弯曲工况下的拉压应力，整体自重较同承载等级的热轧构件降低三成以上，非常适合对设备总重有严格限制的移动机架与高空安装场景。

　　从实际选型角度看，这类C型槽在自动化生产线的侧围框架中使用频率很高，工程师在布置输送轨道、防护栏、传感器安装支架时，往往优先选用标准化C型槽作为主承力梁，原因在于其翼缘内侧预留的平整面可以直接卡装T型螺栓、滑块螺母，无需在型材表面现场钻孔，装配时只需按照预设点位将紧固件滑入翼缘间隙，锁紧后即可完成横向横梁、斜撑、安装板的固定，后期调整工位布局时也能快速松卸移位，大幅减少现场焊接与二次机加工的工作量。在钣金设备机架、光伏支架、电缆桥架支撑系统中，C型槽还常作为导轨基座使用，腹板朝外的一面可以通过自攻钉或抽芯铆钉固定护板、线槽与拖链，翼缘形成的凹槽则兼作走线腔，对动力线缆与信号线缆起到侧向防护作用，避免运行过程中管线被运动部件剐蹭。

　　建模过程中需要重点还原截面的几个关键结构特征：首先是腹板与翼缘之间的过渡圆角，冷弯成型时钢带在辊轮作用下发生塑性弯曲，转角处并非尖锐直角，而是保留与壁厚匹配的内弯圆弧，这一细节直接关系到后续有限元分析时应力集中系数的取值，如果省略圆角按直角建模，仿真得到的转角处应力峰值会远高于实际工况，容易误导选型校核；其次是翼缘端部通常带有小幅外翻或内卷的加强边，部分规格的C型槽会在翼缘开口侧压出纵向加强筋，这道滚压出来的棱边能够显著提升翼缘的抗局部失稳能力，当构件承受偏心载荷时，翼缘不会轻易发生翘曲变形，在模型中需要将筋条的凸起高度、过渡斜率按实际成型形态绘制，不能简化为等厚平板。

　　构件的长度方向为等截面延伸，建模时优先采用草图绘制截面轮廓后沿轴向拉伸的方式完成主体，保证全长截面一致性，若项目中需要对接定尺采购的成品型材，还需在端部补充端面切断特征，现场常用的切断方式包括锯切与冲切，锯切端面垂直度较好，冲切端面则会存在轻微塌角与毛刺，在装配体中对接相邻梁段时，要预留对应的端面间隙，避免干涉。安装边界方面，C型槽与基础件的连接常见三种形式：第一种是腹板开孔后通过膨胀螺栓与地面或墙体固定，孔位间距通常按照跨度均布，孔边到翼缘的距离要保证螺栓拧紧工具的操作空间；第二种是翼缘内侧预置滑块螺母，用于连接外挂功能件，槽口宽度要与所选螺母的对角尺寸匹配，保证螺母能够顺利滑入且不会从槽口脱出；第三种是端部焊接端板，端板上加工螺栓孔与相邻立柱对接，这种连接方式承载能力最强，多用于主承重框架的节点位置。

　　在结构校核环节，C型槽作为简支梁使用时，需要重点验算腹板的局部承压能力，当集中载荷作用在翼缘表面时，力会通过翼缘传递到腹板，若集中力过大且未加垫板，腹板靠近翼缘的位置容易出现局部压陷，工程上通常在受力点处加装贴合腹板的补强角件，将集中力分散到更大的面积上。侧向支撑同样不可忽视，开口截面的抗扭刚度弱于封闭矩形管，当梁的侧向没有约束且跨度较大时，在受压翼缘侧容易发生侧向弯扭失稳，因此布置框架时会每隔一段距离加装横向拉撑或角码，将C型槽与相邻构件连成整体，限制其侧向位移。建模时将这些连接角件、紧固件的装配位置一并在三维环境中匹配验证，能够在设计阶段就排查出槽口方向装反、螺栓与翼缘干涉、滑块螺母装入行程不足等常见装配问题，减少现场返工。
