等边角钢直角支撑型材结构设计

　　这款L型直角等边角钢构件，是工业现场与结构装配场景里极为常用的基础承重型材，日常在设备机架搭建、厂房管线支架布设、通讯机柜内部安装梁、户外护栏边框、仓储货架侧立柱以及小型设备的边角加强位都能见到它的身影。不同于定制焊接的直角折弯件，这款等边角钢采用标准热轧型钢截面逻辑设计，两个互相垂直的肢边宽度完全一致，肢边内侧带有标准过渡圆角，既规避了直角根部应力集中开裂的风险，也让型材在两个正交方向上的抗弯截面模量保持对称，不管是贴靠墙面做竖向承重，还是水平架设承托管线、小型设备托盘，两个方向的受力承载能力都能保持一致，不需要设计人员额外校核两个肢边的强度差。

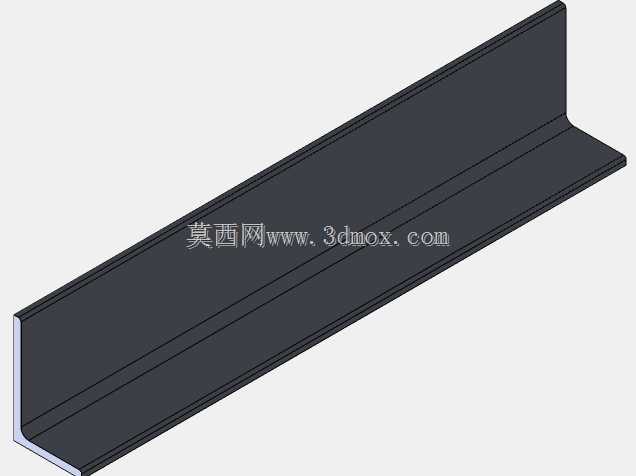

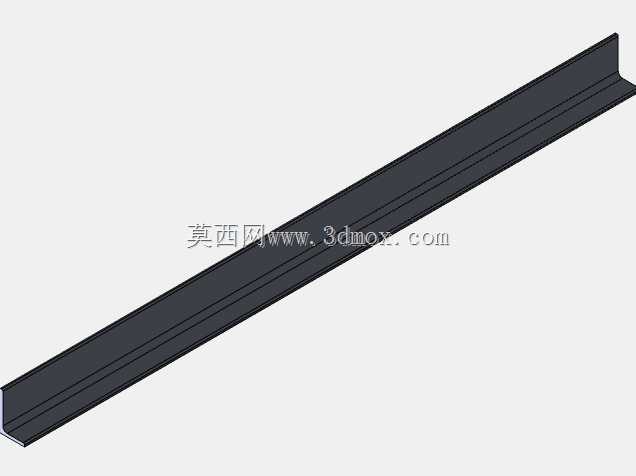

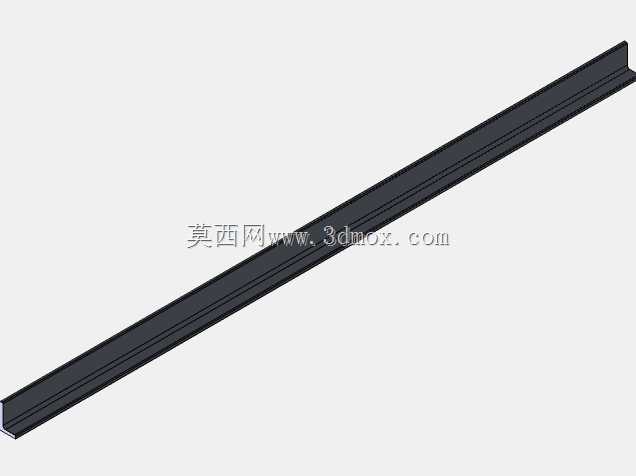

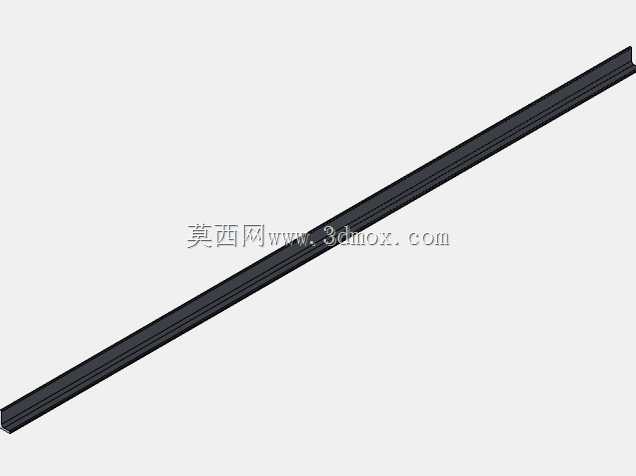

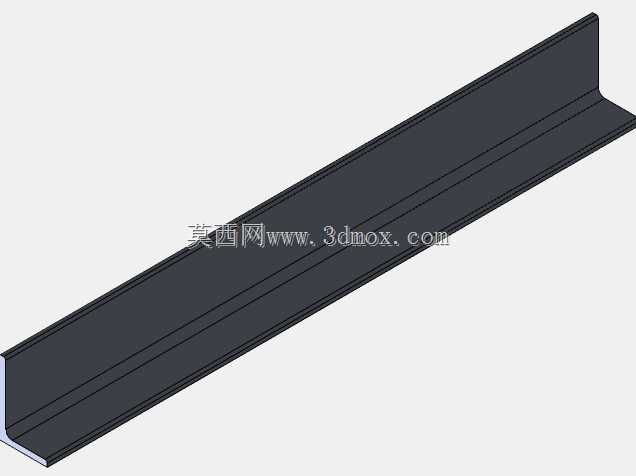

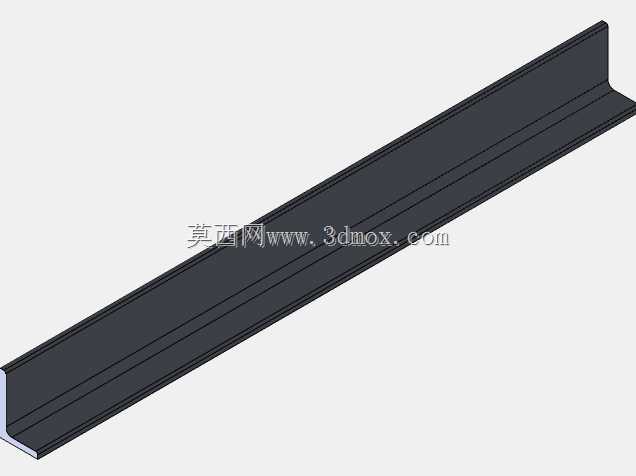

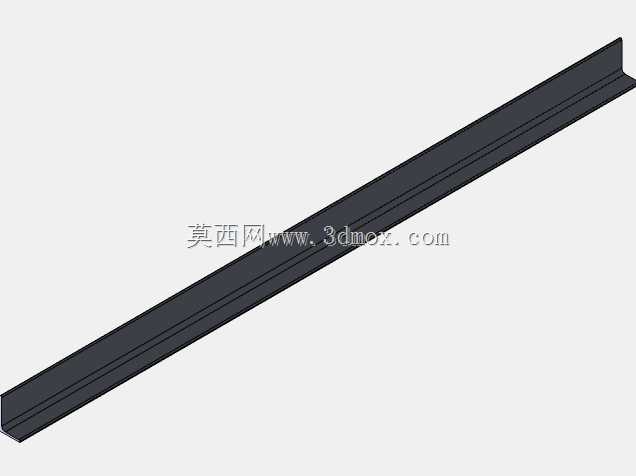

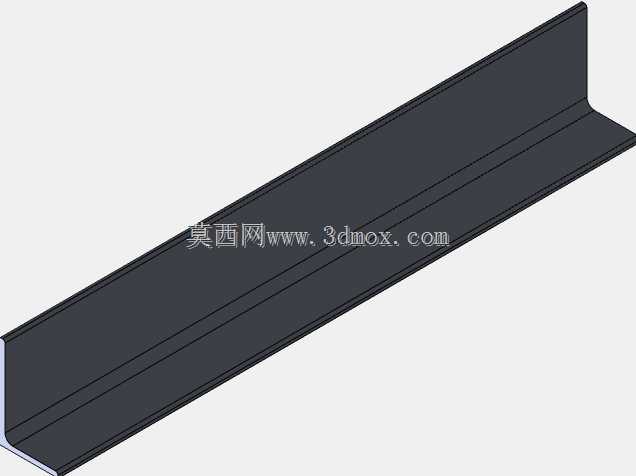

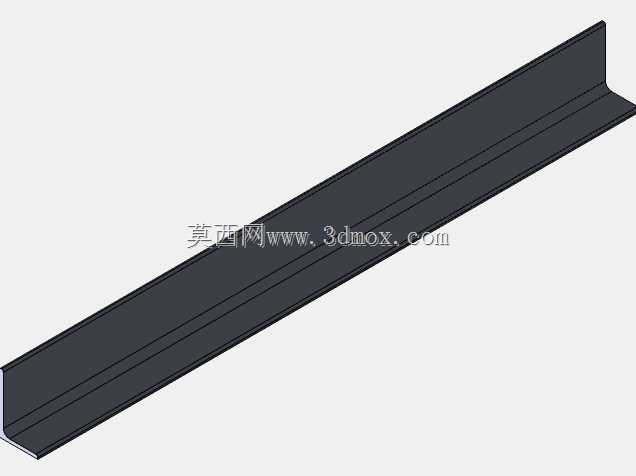

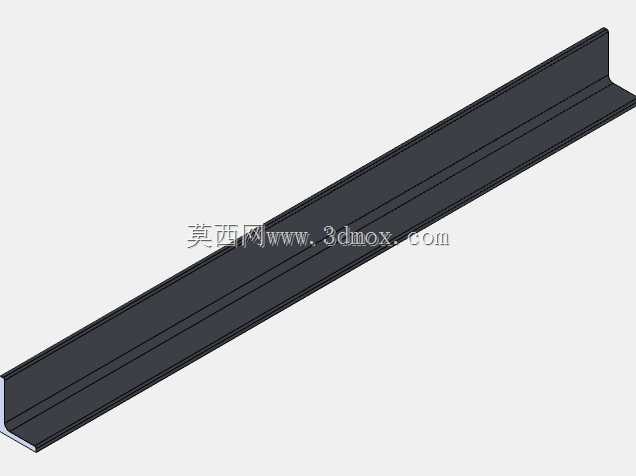

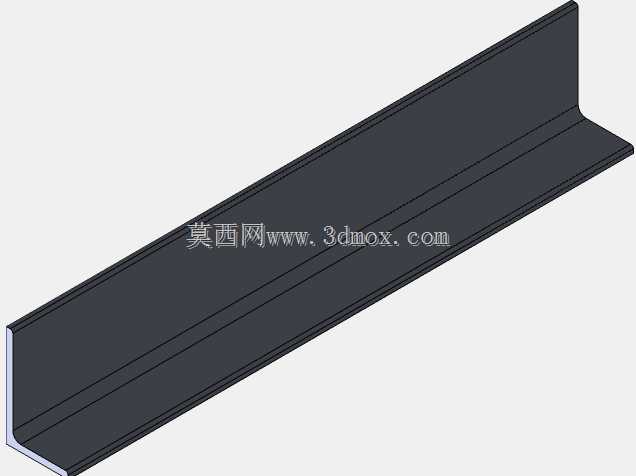

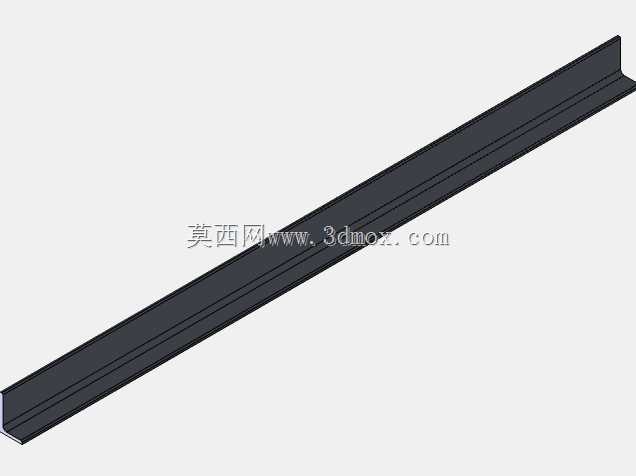

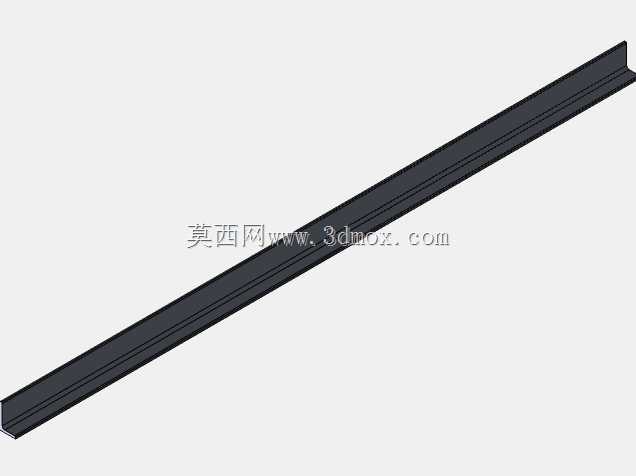

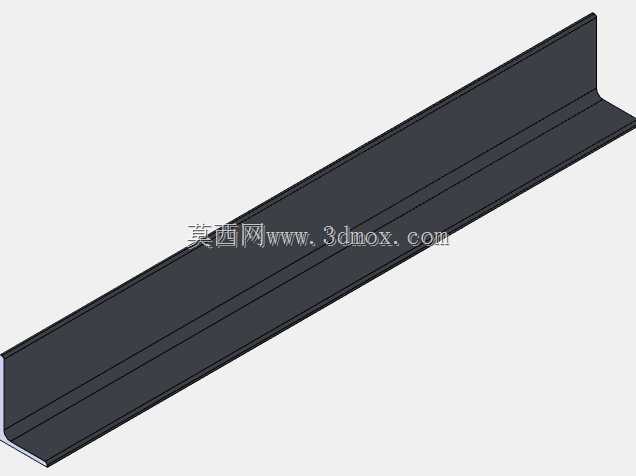

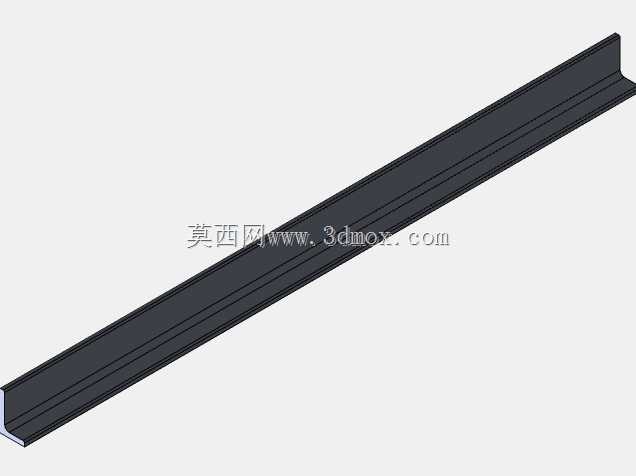

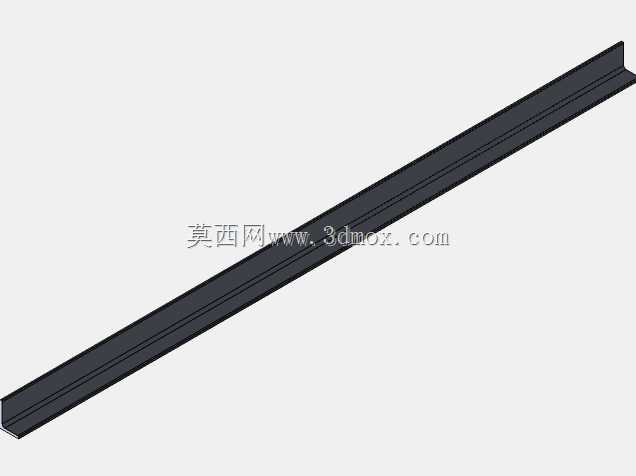

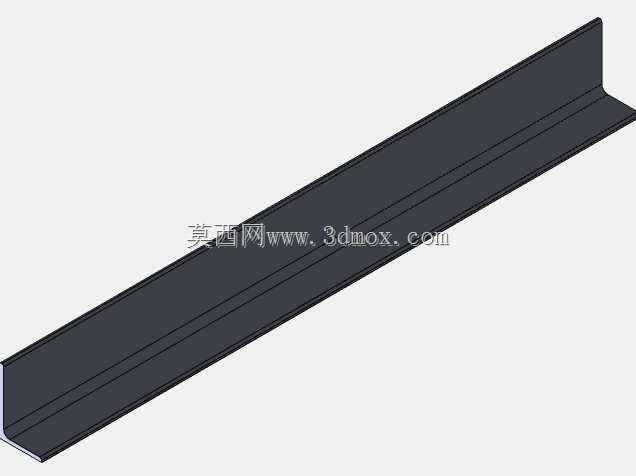

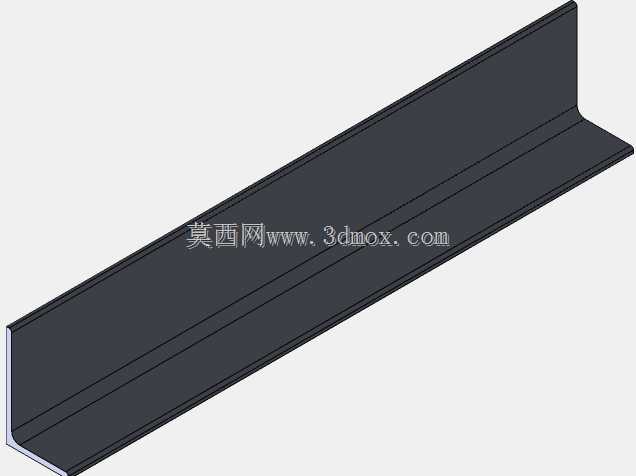

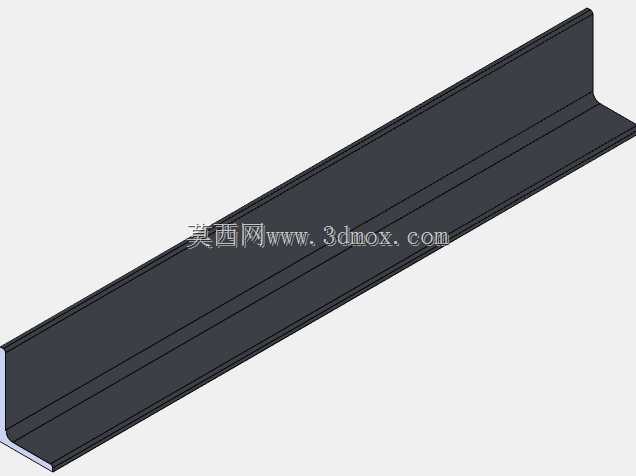

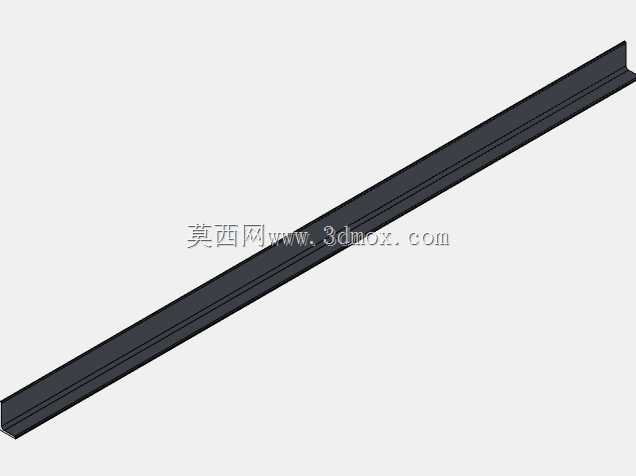

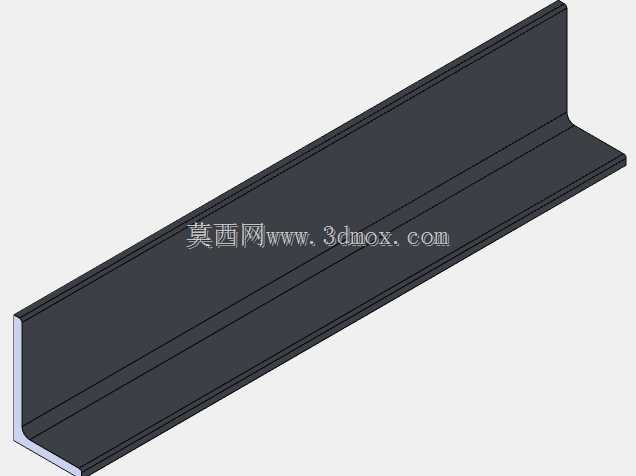

　　从实际装配的使用逻辑来看，这类角钢的安装边界非常灵活，肢边平面全程保持平直，没有额外凸起的加强筋或者异形卡位，现场施工时既可以直接在肢面上钻孔穿螺栓，和相邻的钢板、方管、机柜立柱做锁固拼接，也可以搭配专用角钢扣件，不用现场打孔就能快速完成多根角钢的直角对接、延长拼接，在临时布设的通讯线路支架、展会临时展架、车间小型工位操作台的框架搭建场景里，能大幅减少现场焊接、打磨的工序，装配效率远高于定制异形钢结构。设计这款三维模型的时候，首先还原了标准角钢的截面核心特征：两个肢边的外侧面保持90度垂直，肢边厚度均匀一致，肢端切面平整，肢边内侧的过渡圆角半径符合通用型钢的设计规范，不会出现圆角过大挤占安装平面、或者圆角过小导致根部应力集中的问题；沿型材长度方向，截面全程保持等截面拉伸，没有截面突变、局部加厚或者异形缺口，完全还原热轧型钢连续成型的外形特征，工程人员调用这个模型做整机装配的时候，可以直接按实际选型的角钢规格调整肢宽、肢厚、总长度参数，不需要重新绘制截面草图。

　　在结构受力的设计考量上，L型截面的型材相比同重量的平板钢板，两个正交方向的抗弯刚度要高出数倍：平板钢板仅在平面内方向有较好的抗拉能力，垂直板面方向很容易受弯变形，而L型角钢的两个肢边分别在两个垂直平面内形成抗弯的受力翼缘，当竖向荷载作用在角钢的一侧肢面时，另一侧垂直的肢边就相当于抗弯加强肋，能把荷载均匀分散到整个型材长度方向，用很小的型材自重就能获得不错的承重能力，这也是它在轻量化支架、低成本机架场景里被大量使用的核心原因。在整机布局的安装边界处理上，这款角钢的外轮廓三个基准面都可以直接作为装配定位基准：两个互相垂直的肢背外平面，可以分别贴靠在墙面、设备柜体的侧壁或者相邻型材的定位面上，只需要约束这两个面的贴合自由度，就能快速完成角钢的定位，不需要额外设计定位凸台或者卡位结构；肢的两个端面可以和对接的角钢、端板做共面贴合，拼接延长的时候只需要在对接位置加装连接角码或者内衬连接板，就能保证多段角钢拼接后的直线度。针对不同的使用场景，设计人员还可以在这个基础模型上快速做衍生调整：如果是用在户外腐蚀环境的通讯基站支架，可以在模型基础上预留热镀锌的厚度余量，肢边的开孔位置提前匹配通讯线缆固定卡件的安装孔距；如果是用在设备内部的轻型安装梁，可以适当减薄肢厚，在满足承重要求的前提下控制整机重量；如果是用在护栏、扶手的边框位置，可以在肢边的外露端加装塑料端盖，避免锋利的型材切面划伤施工人员。

　　从建模的工程实用性角度，这个等边角钢模型保留了型钢所有关键的装配特征：内侧过渡圆角、肢边平直度、端面的完整切面，没有多余的装饰性特征，工程人员在做机架装配、支架结构设计的时候，可以直接把模型调入装配体，快速完成螺栓孔的阵列、对接扣件的位置匹配，不用再反复核对角钢截面的配合尺寸，能有效减少前期结构设计的重复建模工作量，也能避免因为截面绘制错误导致的后期装配干涉问题。
