Π型施韦勒槽钢导轨型材结构

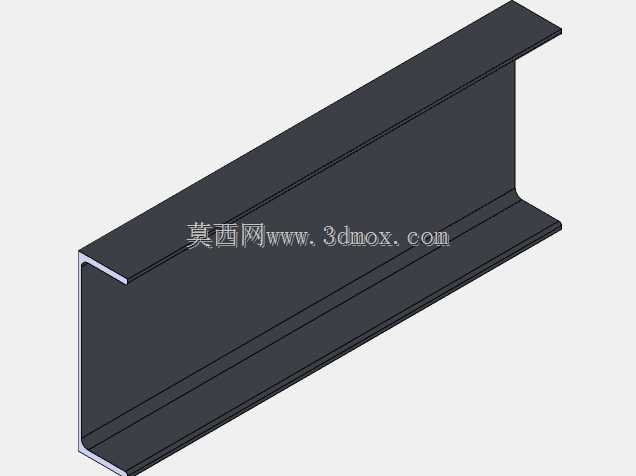

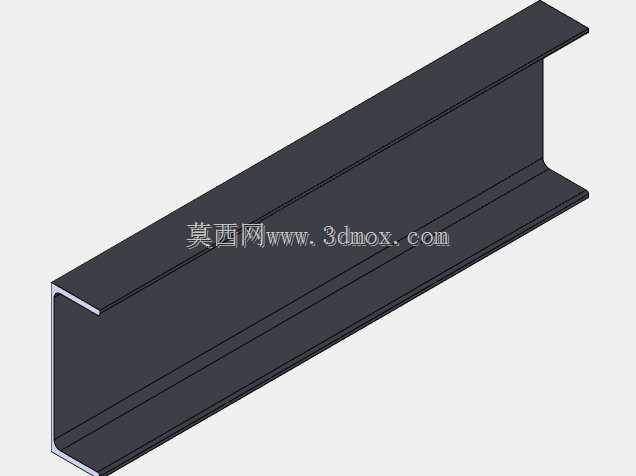

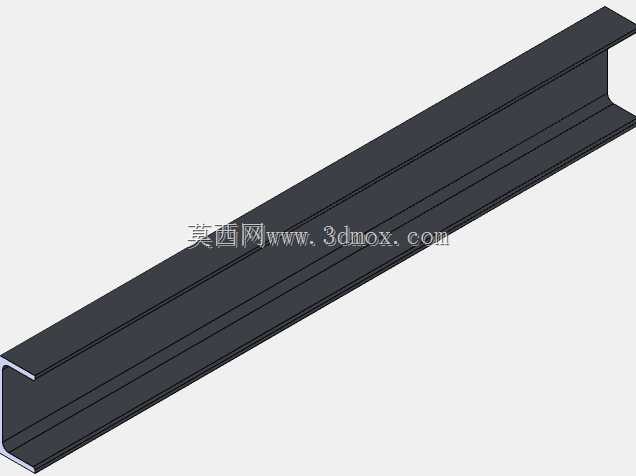

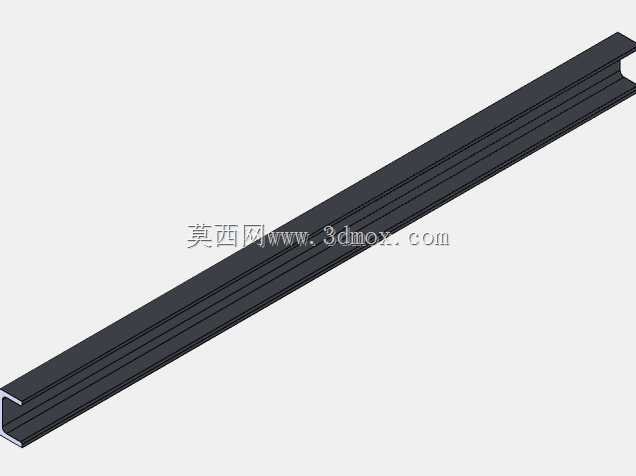

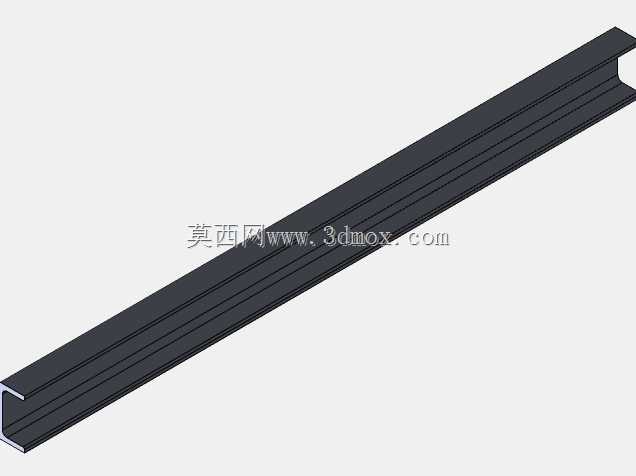

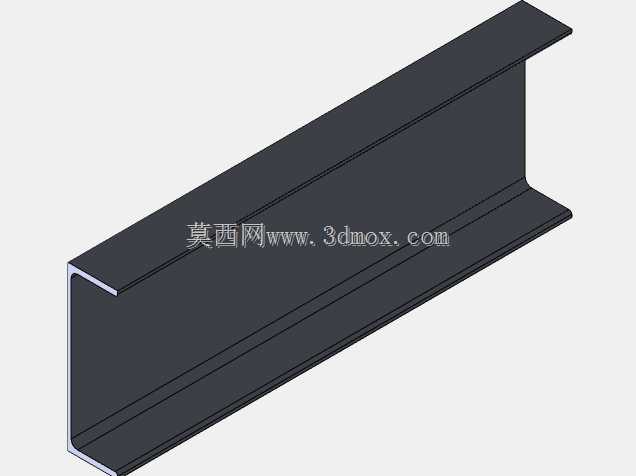

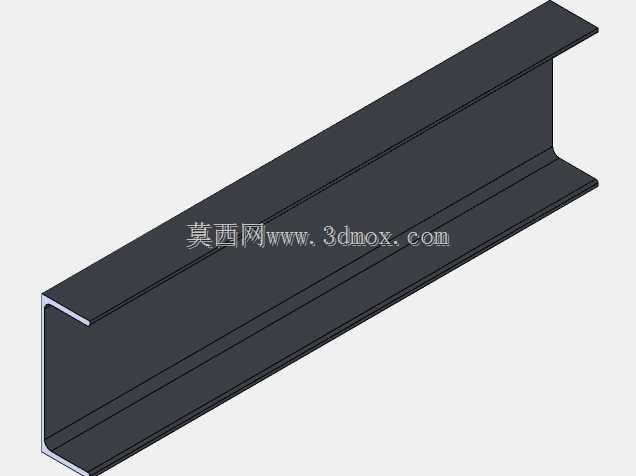

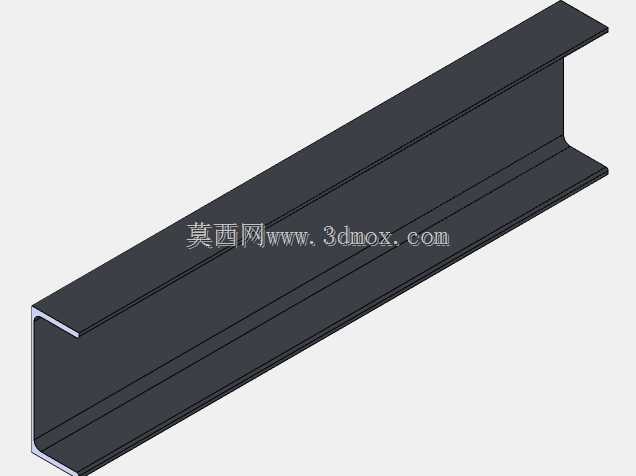

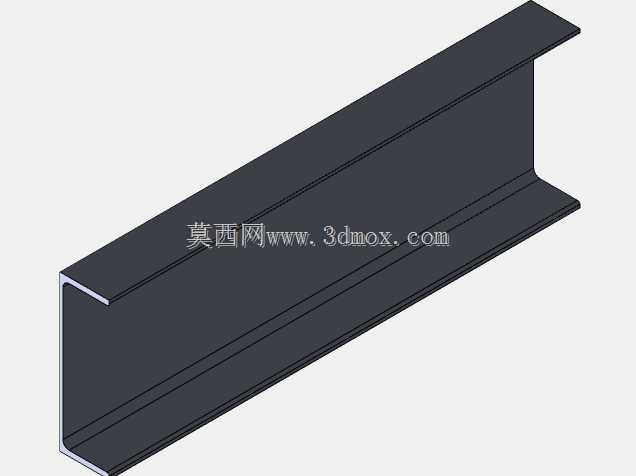

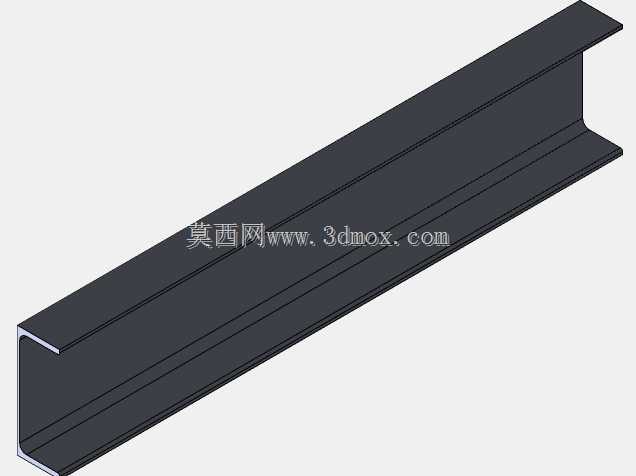

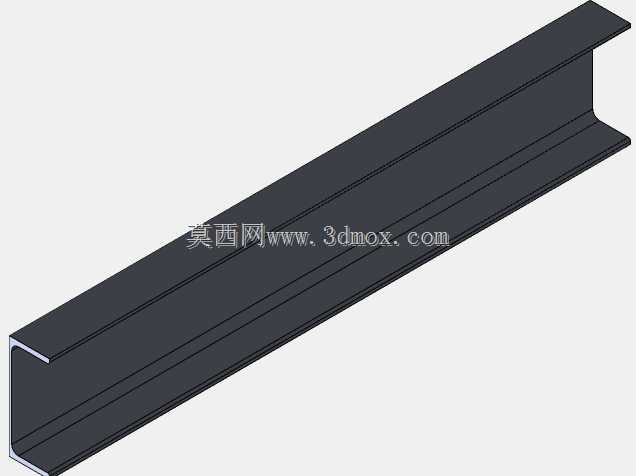

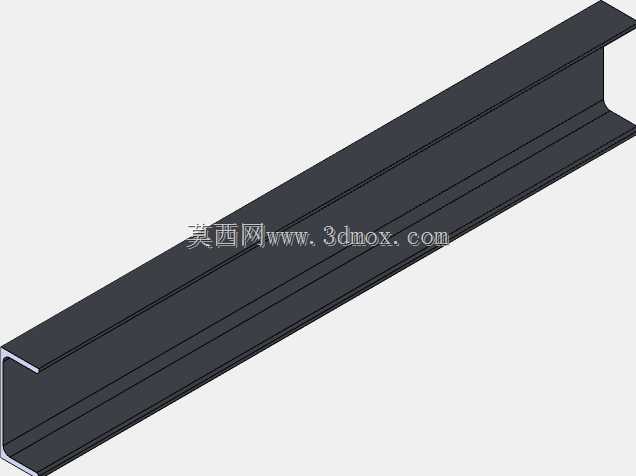

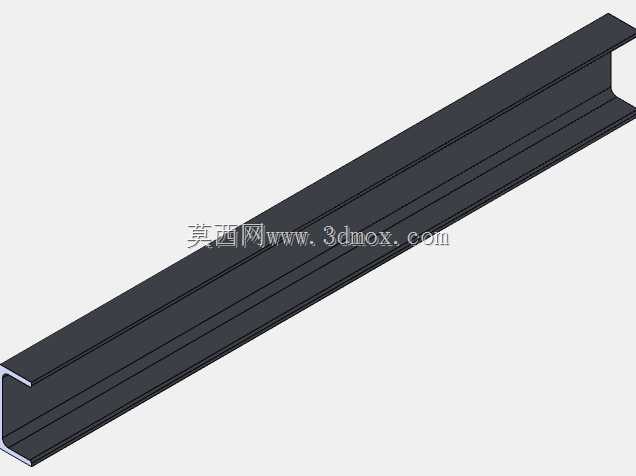

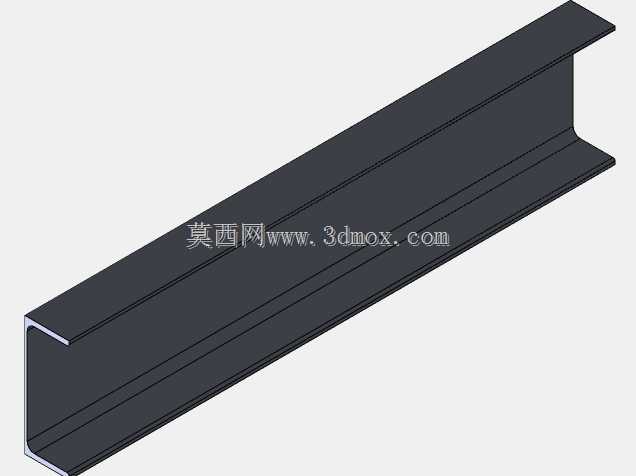

　　该Π型施韦勒构件属于开口冷弯型钢类安装承载件，整体呈长直槽状，截面为单侧开口的Π形轮廓，槽体背部平整，两侧翼缘沿长度方向连续延伸，翼缘内侧预制多道平行滚压加强棱与卡槽结构，这类结构在电气柜内布线支架、自动化设备侧边走线槽、建筑机电抗震支吊架、光伏支架檩条、工业流水线侧边防护栏安装、通信基站设备机架固定等场景中应用十分广泛。

　　从实际使用逻辑来看，这类槽型钢的核心作用是为外挂部件提供连续可调的安装基准：槽口朝向待安装组件一侧时，配套的T型螺栓、卡扣螺母可直接沿槽道任意位置滑入，无需在型钢本体上二次钻孔，现场施工时可根据传感器、管线夹、柜门铰链、拖链支撑板的实际定位随时调整紧固点，相比等厚度实心方钢，在同等抗弯截面模量下自重降低四成以上，冷弯成型的连续折边还能避免板材切口裸露带来的应力集中与锈蚀隐患。

　　截面设计上，Π形开口构型的取舍经过明确的工程权衡：若采用封闭矩形管，虽然抗扭刚度更高，但所有外挂附件都需要现场焊接或在管壁打孔，后期改造调整难度极大；而完全敞开的C型槽翼缘外翻量过大时，承受垂直于槽底的偏心载荷容易出现翼缘张开变形。该构件将翼缘端部做向内收边的卷边处理，内侧滚压出的两道凸棱一方面相当于在翼缘板上增设了纵向加强筋，大幅提升弱轴方向的抗弯惯性矩，另一方面卡槽与T型螺栓头部的台阶面咬合后，螺栓受横向剪切力时不会出现沿槽口滑脱的问题，卷边的圆弧过渡也消除了安装时操作人员划碰受伤的锐边风险。

　　建模过程中需要重点把控几处影响装配的边界特征：首先是槽道内部的净空尺寸，必须保证标准规格的T型螺栓头部可以顺利放入并旋转90度锁止，凸棱之间的预留间隙要和螺栓头宽度形成间隙配合，间隙量控制在0.2到0.5毫米之间，既不能过宽导致螺栓锁止后出现旷量，也不能过窄造成螺栓无法滑入。其次是型材的直线度公差，整根长度方向的弯曲度需要控制在千分之一以内，如果作为直线导轨的安装基准面使用，槽底背面的平面度还要进一步收紧，避免安装后导轨随型材变形出现运行卡滞。

　　安装对接场景中，这类Π型槽钢常和同系列的V型、C型施韦勒型材配合使用：两根型材垂直交接时，可采用角码连接件嵌入两侧槽道，通过翼缘卡槽内的螺母锁紧，无需破坏型材表面防腐层；沿长度方向拼接时，内衬对接块插入两段型材的槽腔内部，两侧螺栓同时锁紧即可保证对接后的同轴度。构件承受载荷时，主要的抗弯截面集中在槽底与两翼缘组成的Π形区域，沿槽长方向布置的加强棱让型材在承受垂直于槽底的载荷时，翼缘不会发生侧向翘曲，适合作为中等载荷的支撑梁使用。

　　外形边界方面，该类型材常规供货长度可根据设备机架尺寸裁切，端部一般做平齐切割处理，若需要嵌入端盖防护，可在端部预留安装台阶；槽体所有弯折转角均采用冷弯圆角，避免直角弯折产生的板材微裂纹，长期承受振动载荷的工况下，圆角过渡也能分散应力，避免焊缝或弯折处出现疲劳断裂。针对户外使用场景，型材表面可做镀锌或喷塑处理，建模时保留的完整棱线特征也为后续表面处理的工艺仿真、装配干涉检查提供了准确的几何依据，结构工程师在选型时可直接依据该三维模型核对安装空间、匹配对应紧固件，提前完成机架的整体布局校验。
