深沟球轴承204径向支承回转构件

　　在中小型回转传动结构里，204规格深沟球轴承属于使用频次极高的一类径向支承件，常见于电机端盖、小型减速器输入输出轴、输送机托辊、风机叶轮轴、家电传动箱以及通讯设备内部的小型回转机构。它的核心作用是把旋转轴与固定机座之间的滑动摩擦转化为滚动摩擦，在约束轴系径向跳动的同时，允许轴以设计转速连续回转，部分工况下也可承受不大的双向轴向载荷。

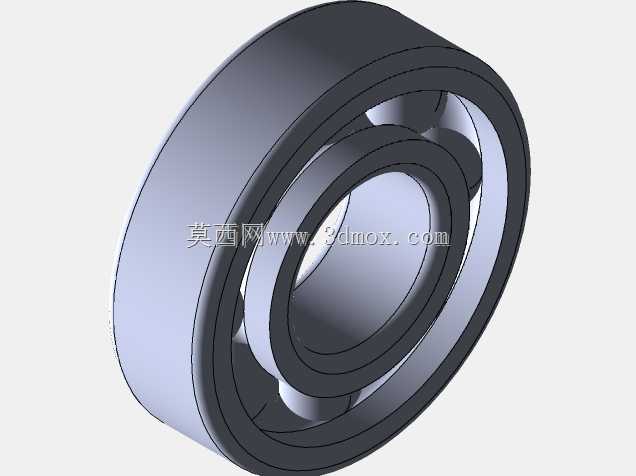

　　从结构组成看，该轴承由内圈、外圈、一组钢制滚动球、保持架以及可选的防尘或密封结构构成。内圈内孔与转轴采用过渡或小过盈配合，随轴一同转动；外圈外圆柱面装入轴承座孔，通常采用过渡配合并由端盖、孔用挡圈或轴承盖限制轴向窜动。滚动体沿内圈和外圈上的深沟滚道排布，保持架将各钢球均匀分隔，避免球与球之间直接接触摩擦，同时引导滚动体在滚道内顺畅公转与自转。深沟滚道的截面曲率与钢球半径匹配，使得接触区能够同时传递径向力和一定比例的轴向力，这也是深沟球轴承相比纯径向滚针轴承在复合载荷场景下适应性更强的原因。

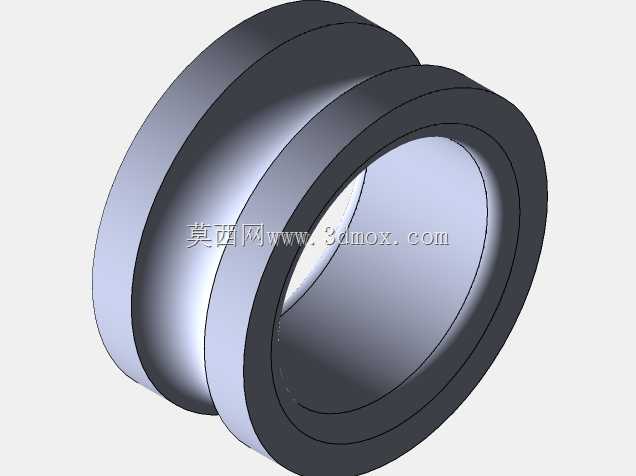

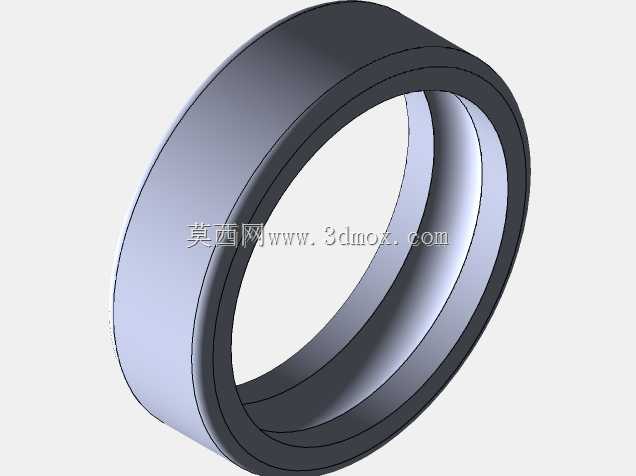

　　建模时先按GOST 8338-75对应的204尺寸系列确定边界：内径20mm、外径47mm、宽度14mm，倒角尺寸按标准取r≈1mm，装配轴肩和座孔台肩高度需小于倒角允许范围，否则会出现端面干涉。内圈外径滚道底径、外圈内径滚道底径以及钢球直径之间满足滚道曲率约束，钢球中心圆直径约取内外滚道底径的中间值；球数根据节圆周长和保持架兜孔间距确定，通常在8粒左右，保持架采用浪形冲压钢保持架或冠形实体保持架形式，兜孔包住钢球赤道附近区域，两侧留有装配间隙。回转体部分可通过旋转特征生成内圈、外圈基体，再在滚道位置切除圆弧截面；钢球按圆周阵列分布，保持架按等分角度阵列兜孔并与球体贴合校验。

　　实际选型与安装中，要重点核对几个边界条件。其一是载荷性质，纯径向载荷或径向为主、小轴向力的场合选用开式深沟球轴承即可；若工作环境存在粉尘、纤维或润滑脂易泄漏的情况，应选带防尘盖或接触式密封圈的变体，模型中可在两侧增加环形密封件并预留密封槽。其二是配合选择，旋转圈（通常内圈）承受循环载荷时选较紧配合，固定圈（外圈）承受局部载荷时可取稍松配合，便于拆装；轴公差常取k6、m6，座孔取J7、H7，具体随载荷冲击程度调整。其三是轴向定位，轴肩圆角必须小于轴承内圈倒角，座孔台肩圆角小于外圈倒角，台肩高度要足够传递轴向力但不能接触保持架；端盖压紧外圈端面时应留出热膨胀间隙，避免轴温升后轴承被轴向卡死。其四是润滑与游隙，常温低速工况常用脂润滑，装填量约为轴承内部空腔的三分之一到二分之一，过多反而引起搅拌发热；高温高速场景考虑油润滑或油雾润滑，并按工作温度选择C2、普通组、C3或C4游隙，过盈配合和温升都会使实际工作游隙减小，选型时需补偿。

　　在三维装配环境中使用该模型时，应将内孔与轴段设为同轴配合，外圈外圆与座孔同轴，端面与轴肩或端盖建立贴合关系；运动仿真中可把内圈相对外圈设置旋转副，钢球与滚道之间按滚动接触处理，用于校核干涉、观察保持架随动以及检查相邻零件是否与轴承外径、密封件发生空间冲突。对整机布局而言，204轴承厚度仅14mm、外径47mm，径向包络小，适合支点间距紧凑的轻型轴系；成对使用时可分别支承轴的两端，形成简支梁结构，若轴上存在带轮、齿轮等悬臂载荷，应尽量把载荷作用点靠近轴承支点，减小弯矩和边缘应力。维护层面，这类轴承属于易损件，模型中保留标准外形尺寸有利于备件互换，按GOST标准建模也便于与对应俄标或国标6204系列轴承在尺寸上对照，减少采购与维修中的适配误差。
