施韦勒Π型长直槽型布线导轨结构

　　该Π型长直槽型构件主要面向通讯机柜内部走线、弱电桥架支线、自动化设备线束整理以及桌面式检测台线缆收纳等场景。在实际工程现场，通讯设备柜内往往同时存在电源线、信号线、网线和光纤，若线束直接悬空或绑扎在框架上，后期维护时很难区分走向，也容易在柜门开合、模块抽拉过程中被边缘刮伤。采用这种开口槽型结构后，线缆可以沿构件内腔连续铺设，两侧翻边形成约束边界，使线束在横向振动和检修拉扯时不易脱出。

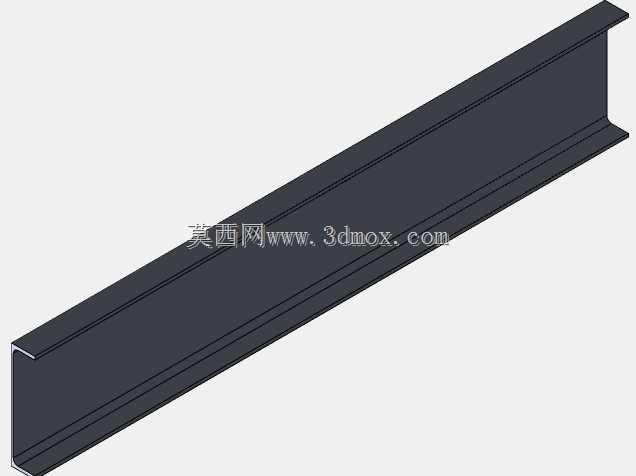

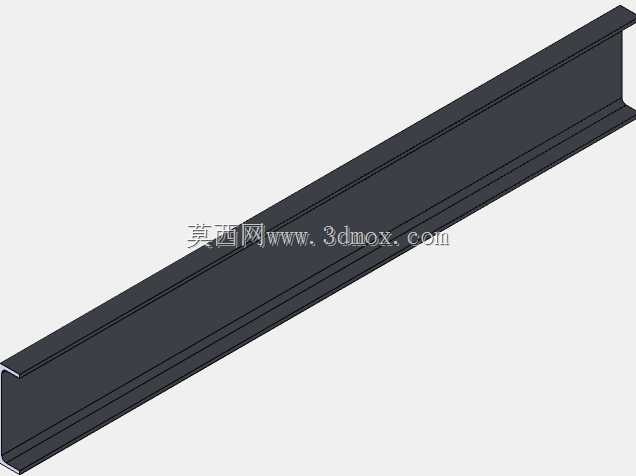

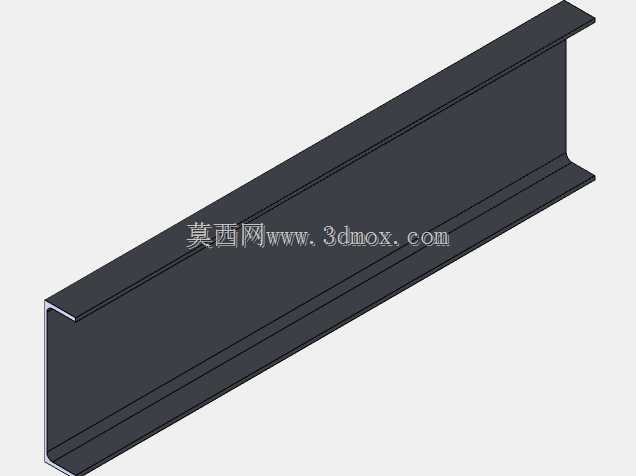

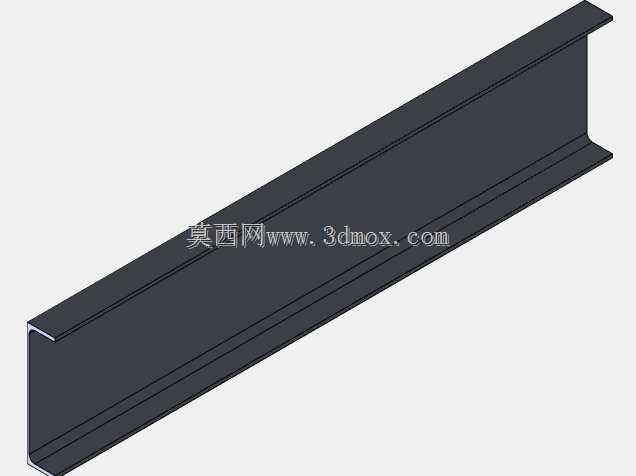

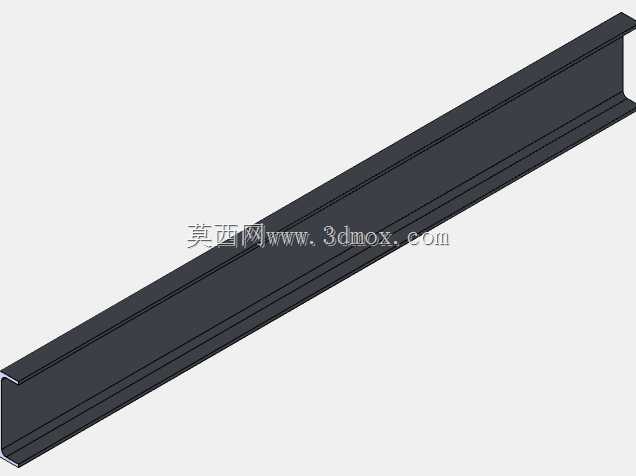

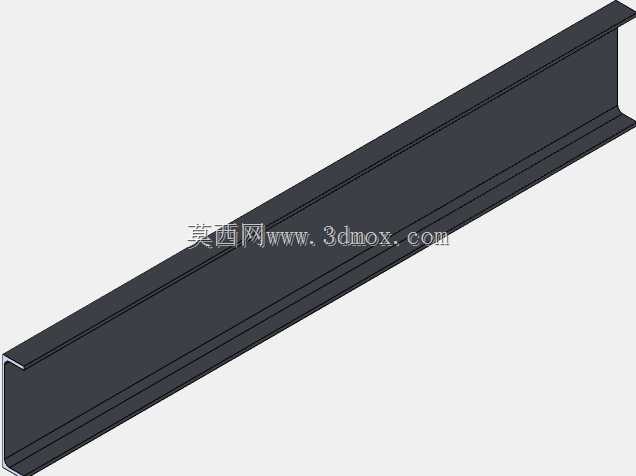

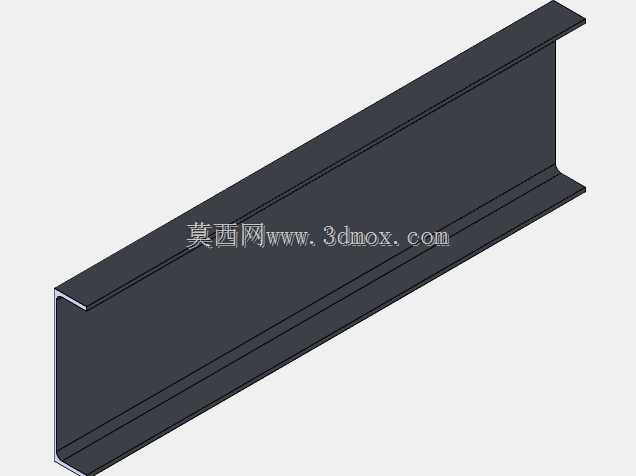

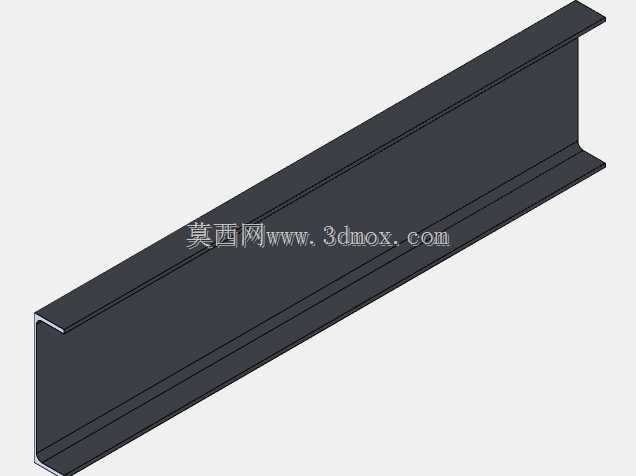

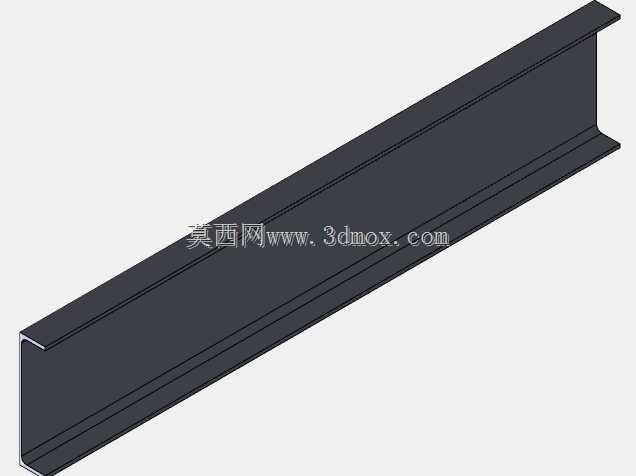

　　从截面形态看，构件采用近似Π形的开口布置，底部为连续承托面，两侧向上延伸并带有折边。折边并非单纯装饰结构，而是承担提高截面惯性矩、限制线缆侧向滑出以及改善安装接触面的作用。长直件在薄壁状态下容易出现扭转和局部翘曲，建模时需要重点保证底壁与侧壁过渡圆角、翻边高度以及壁厚均匀性。若折边高度过小，线缆束径较大时容易越过边缘；若折边过高，则会增加穿线难度，也会占用机柜内部宝贵的安装空间。因此在结构设计中，槽口宽度、内腔有效宽度、侧壁高度和翻边角度需要配合常用线束直径共同确定。

　　该类构件的使用方式并不局限于单一固定形式。在通讯柜内，可通过螺钉、卡扣或压片将底壁固定在机柜立柱、安装板或设备背板上；在开放式测试架中，也可沿设备框架水平布置，作为临时走线通道。底壁作为主要安装基准面，应保持平直，避免因拼接面不平造成局部悬空。侧壁与底壁之间的过渡区域需要保留合理圆角，既减少薄板折弯处应力集中，也避免线缆护套在穿拉过程中被锐边切割。对于需要较长走线距离的场合，多段构件可沿长度方向对接，对接处应控制底壁平齐和槽口连续，防止线缆在接缝处形成卡点。

　　三维建模时，长直型材类零件最容易被简化成单一拉伸体，但工程表达不能只关注外观。侧壁端部、槽口翻边以及底面安装孔位会直接影响后续装配。若模型用于机柜布局，应保留构件的真实外轮廓和安装边界，使线束直径、弯曲半径和相邻模块之间的干涉检查能够准确进行。槽内可容纳的线缆数量不能只按理论截面积估算，实际布线中还要考虑插头尺寸、线缆最小弯曲半径、维护时重新抽拉的余量以及强弱电分隔要求。长槽结构虽然提供了连续通道，但在高密度线束场景下，仍需在适当位置设置扎线点或分隔件，避免线缆全部堆积在槽底低点。

　　从受力角度看，这类构件承受的主要不是大载荷，而是线束自重、检修时的局部牵拉以及设备运输过程中的振动。底壁厚度和侧壁高度决定了构件在跨度较长时的下垂量。若安装跨距过大，底壁可能出现可见挠曲，进而导致槽口变形、卡扣松动。工程布置时应结合固定点间距评估支撑位置，优先在接头、转弯和线束集中引出位置附近增加固定。对于需要裁切使用的场合，模型的等截面特征有利于按实际机柜尺寸调整长度，但裁切端部应注意去除毛刺，必要时对开口边缘进行卷边或防护处理。

　　在设备用途上，该结构承担的是线缆导向、收纳和保护功能。它不像传动件那样需要高精度配合，却对连续性、边缘安全性和安装适应性要求较高。槽型外形能够把杂乱线束限制在固定路径内，使设备内部走线更加清晰；开口形式又比封闭穿线管更便于后期增加线缆和检查线路。对于通讯工具类产品、实验台架以及小型电气控制装置，这种长直Π型槽件可以作为基础布线构件，与接头、转角件、端盖和固定卡扣配合，形成完整的线缆管理路径。
