等边角钢直角支撑型材结构

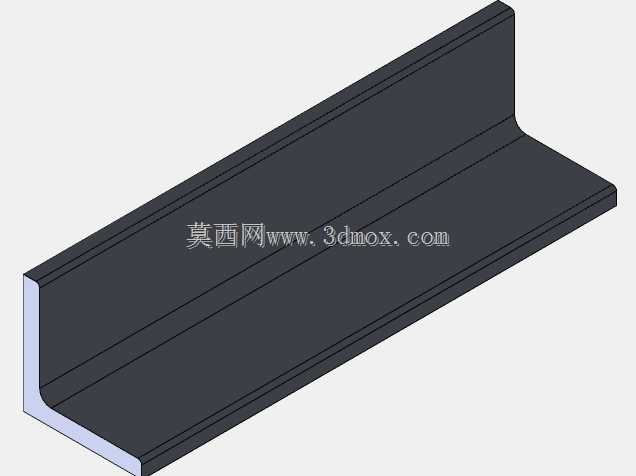

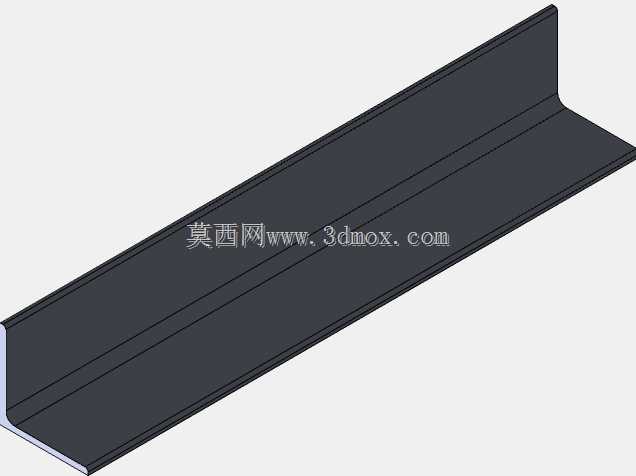

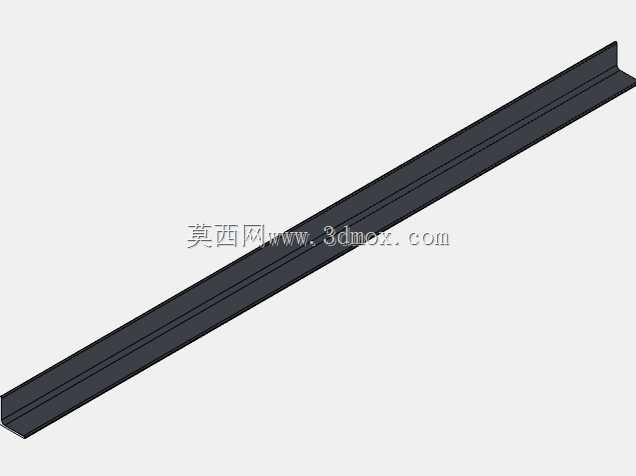

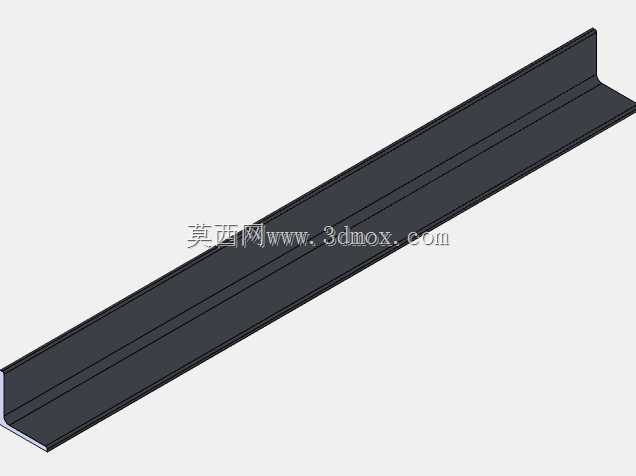

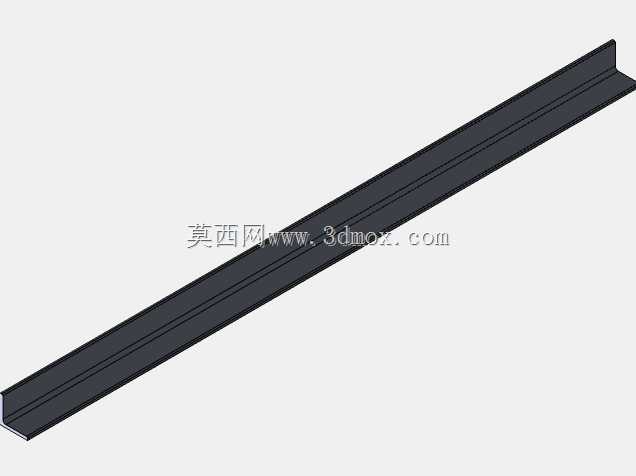

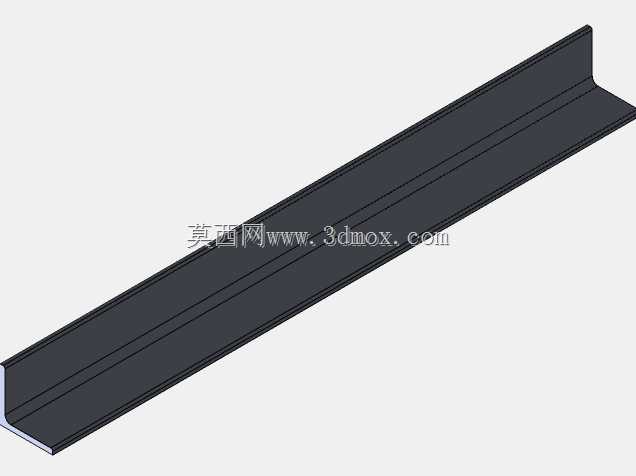

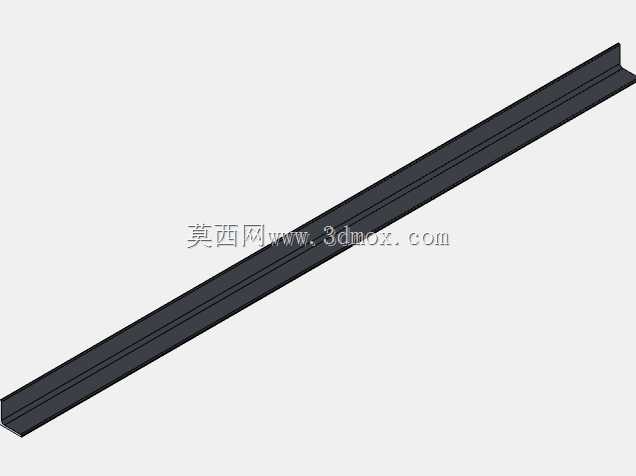

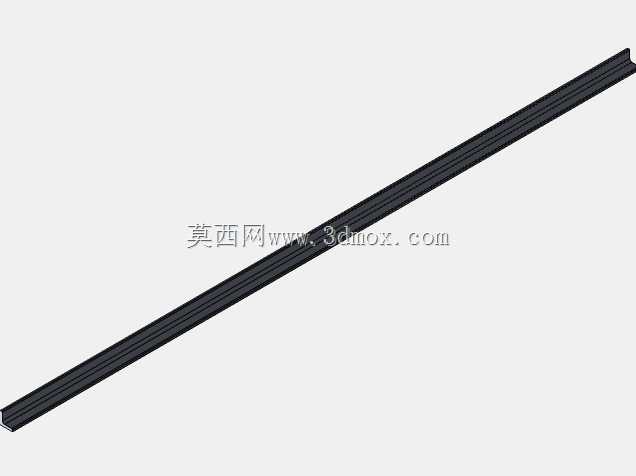

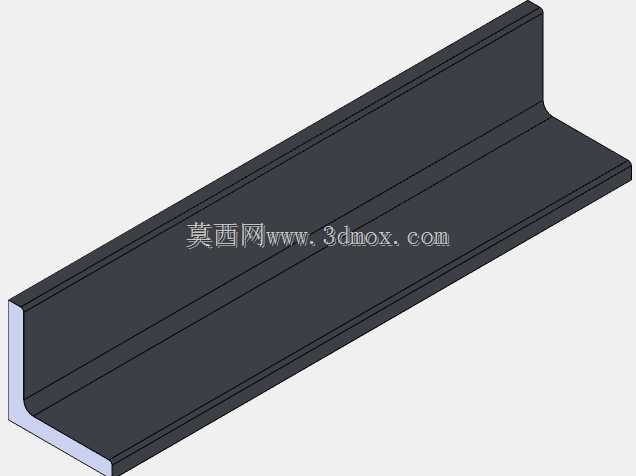

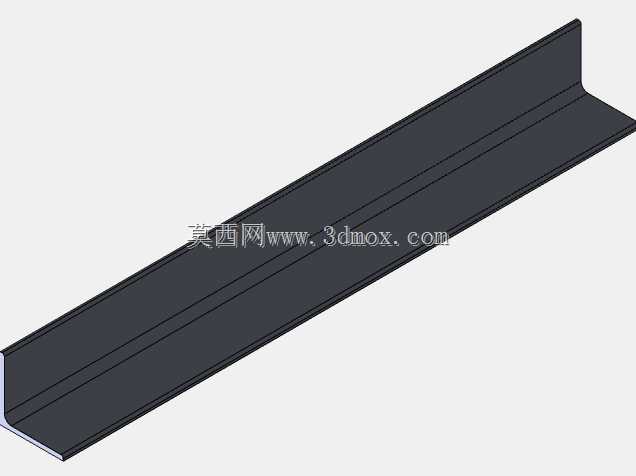

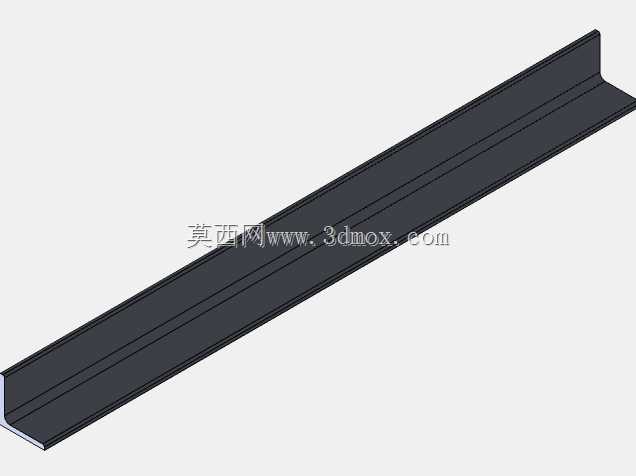

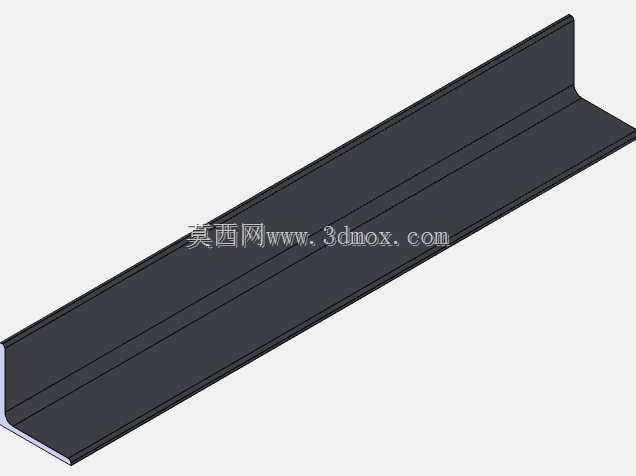

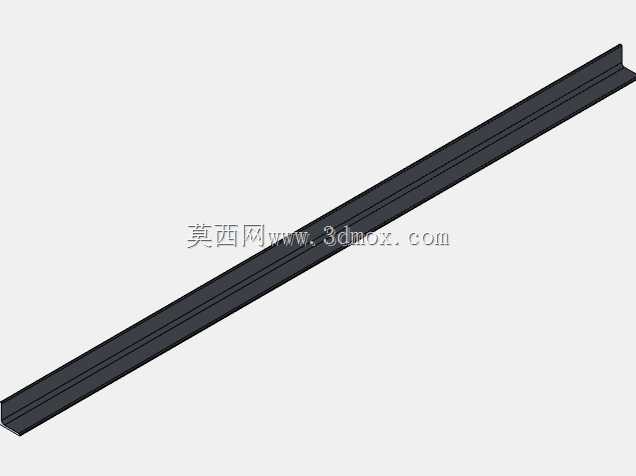

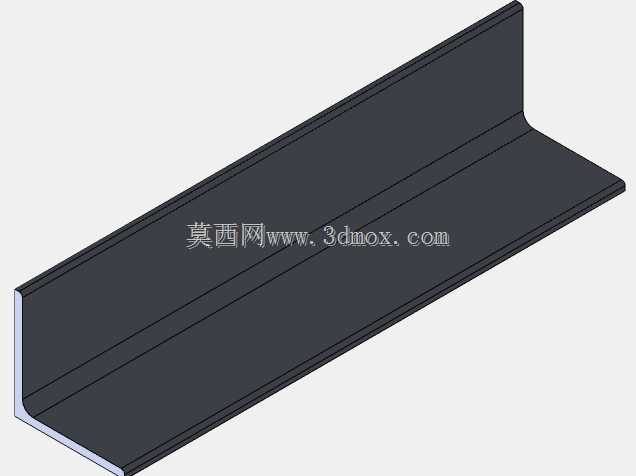

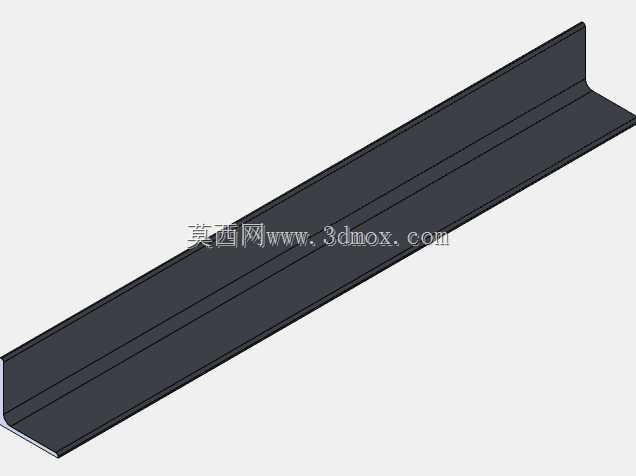

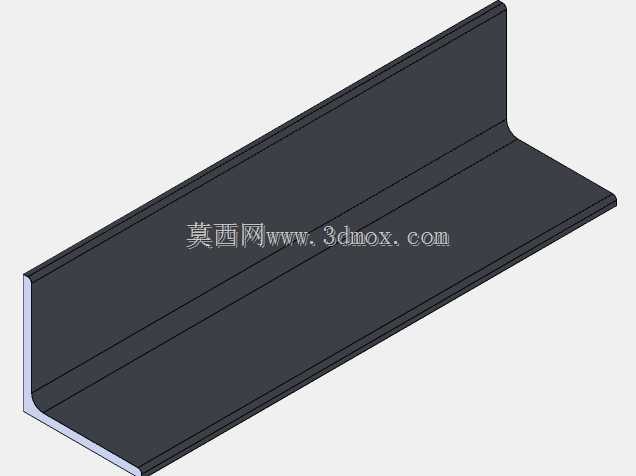

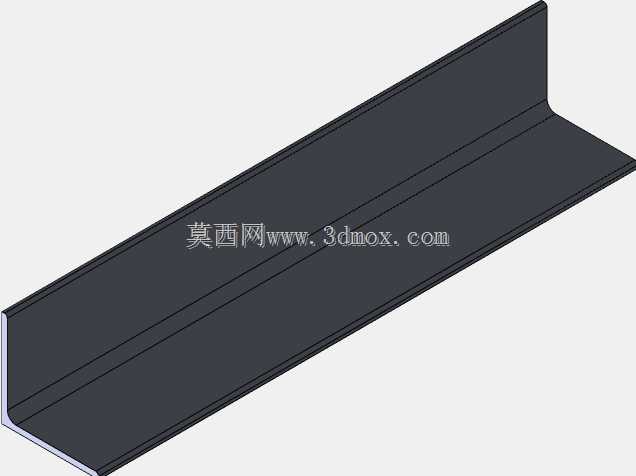

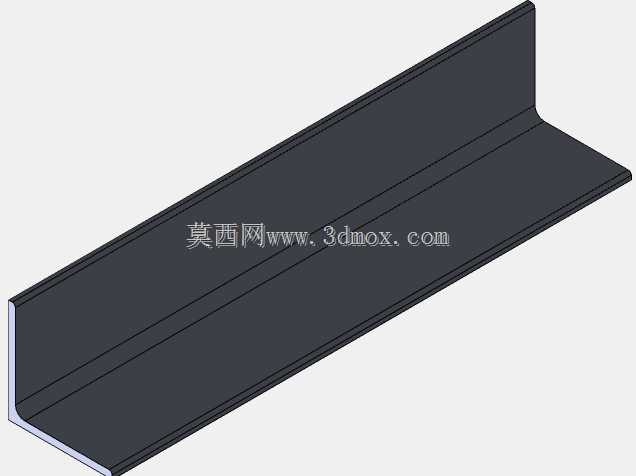

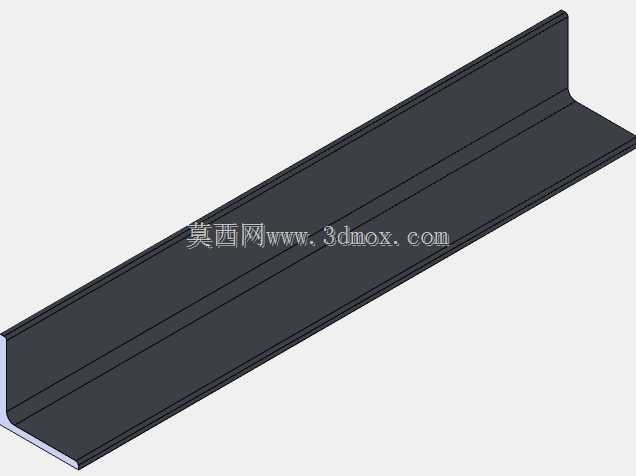

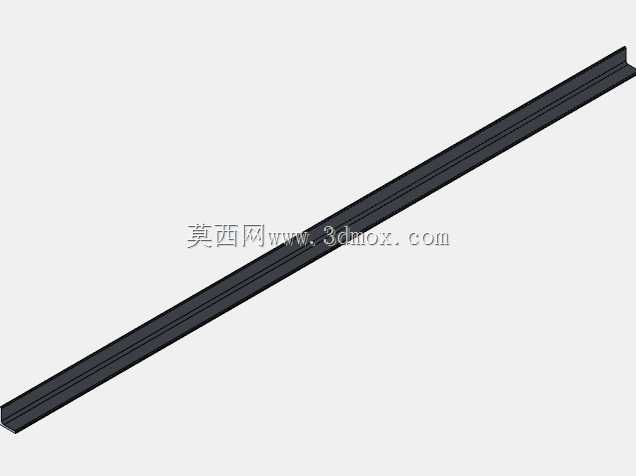

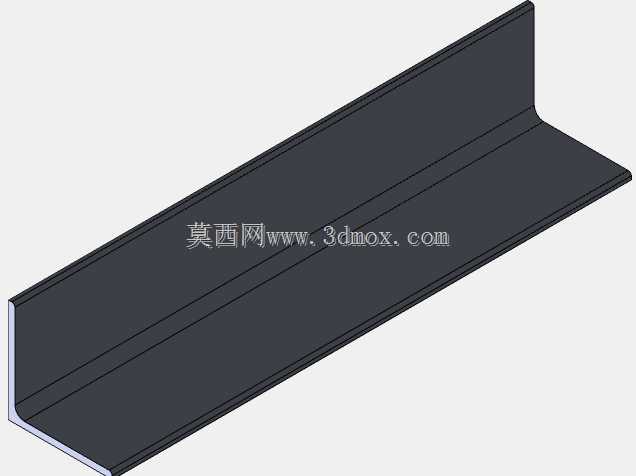

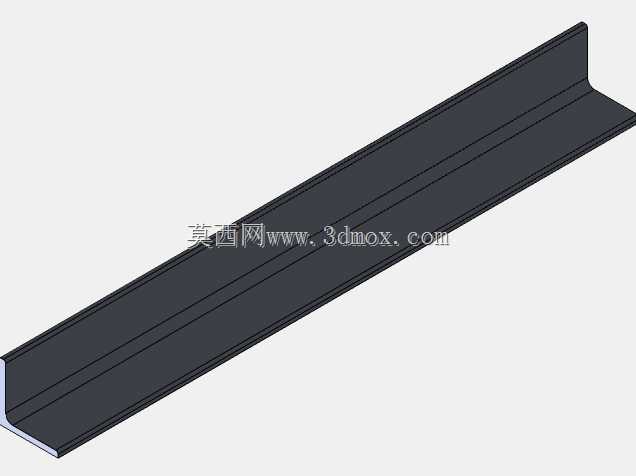

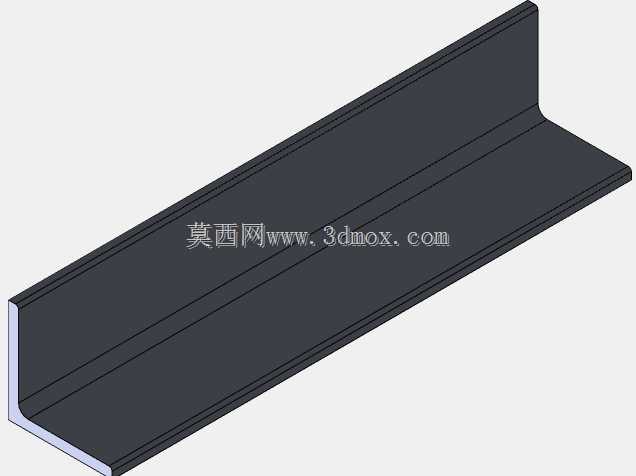

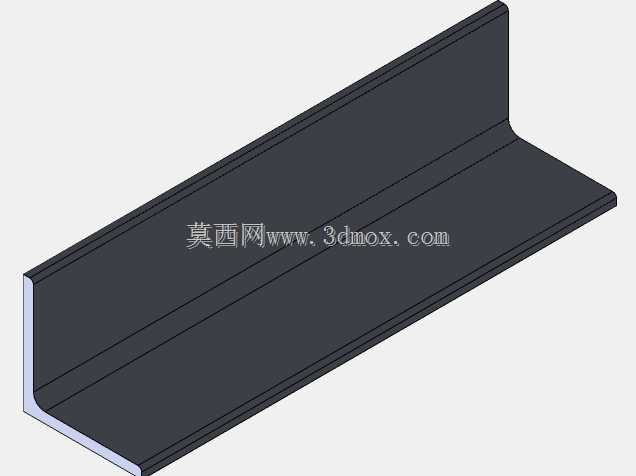

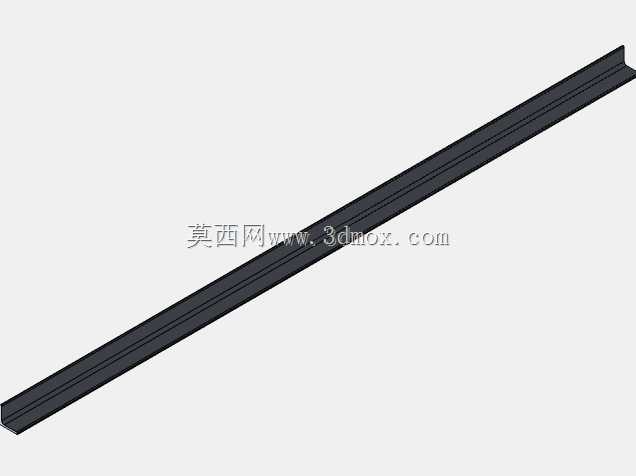

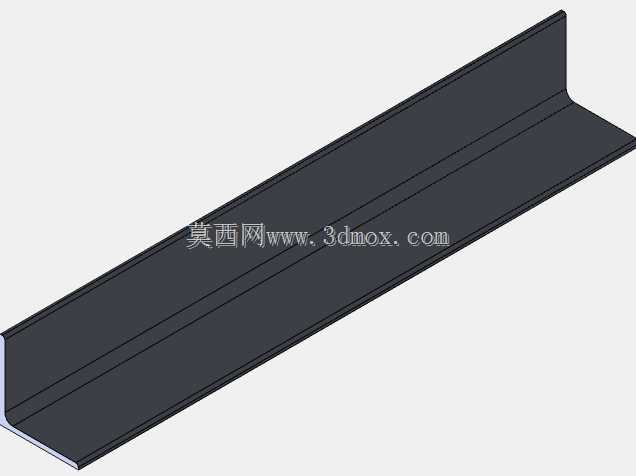

　　该模型呈现的是一种典型L形截面长直型材，对应工程现场常见的等边角钢类构件。其主体由两块相互垂直的狭长翼缘构成，两翼缘沿长度方向连续延伸，在转角处形成刚性直角，整体没有额外开孔、焊接附件或复杂曲面，适合作为框架、支架、护边和设备基座中的基础承力杆件使用。

　　从实际用途看，这类构件在设备外围防护架、输送线侧挡、机柜加强骨架、工装台支撑边、建筑幕墙附框以及通讯设备安装支架中都很常见。它既可以单独作为边角防护条，承受轻微碰撞和侧向约束，也可以多根组合成矩形框架，通过螺栓、铆钉或焊接形成稳定结构。由于截面呈开放形式，构件重量相对封闭矩形管更低，材料利用集中在远离形心的两个翼缘上，在受弯和受压时能够提供较好的截面惯性矩。

　　建模时需要重点控制两翼缘的夹角、壁厚一致性以及端部断面的准确性。图中构件沿长度方向具有等截面特征，适合采用草图轮廓加拉伸的方式建立主体，再对棱边进行必要的圆角或倒角处理。转角内侧若直接做成尖锐几何，在钣金折弯和型材轧制中都不利于应力释放，因此实际产品通常会保留内圆角；外棱边则根据使用场景决定是否做钝化处理，以减少装配划伤。两翼缘外表面平直，便于贴靠安装面，也便于与平板、方管或其他型材进行面接触连接。

　　外形边界方面，该类零件的关键尺寸包括翼缘宽度、材料厚度、总长度以及转角半径。翼缘宽度决定单根构件可提供的支承面和抗弯能力，厚度影响局部承压与抗扭刚度，长度则根据框架跨距或防护边尺寸裁切。安装时，L形开口方向可以朝向内侧包住构件边缘，也可以朝向外侧作为加强肋使用；若用于设备框架，常在翼缘面上按间距加工螺栓孔，孔边到端部和折弯线的距离应预留足够边距，避免紧固时产生局部变形。

　　在结构受力上，角钢的两个翼缘协同工作。竖直翼缘可承担平面内弯曲，水平翼缘可提供贴附面和抗倾覆约束；当载荷作用方向与截面主轴不一致时，需要考虑弱轴弯曲和扭转耦合。长细比较大的杆件用于立柱或斜撑时，不能只按材料强度校核，还应关注屈曲稳定性。若设备运行中存在振动，连接节点不宜仅依赖单侧点焊，通常采用对称布置紧固件或连续焊缝，使两翼缘都能参与传力。

　　从加工工艺看，钢制等边角钢可通过热轧成型，薄壁件也可采用板材折弯获得。热轧型材表面可能存在轧制圆角和轻微拔模斜度，折弯件则会在转角处出现中性层偏移，外侧受拉、内侧受压。三维建模若用于后续下料或数控加工，应将理论尖角、工艺圆角和实际折弯半径区分开；若只用于设备布局和干涉检查，则保持外形轮廓、安装面和端部尺寸准确即可。

　　在装配场景中，这种型材的优势在于定位简单。一个直角面可以同时约束两个方向的位移，贴靠方管立柱或设备侧板后，能够快速形成正交基准。多根角钢拼接时，常见做法是端部切斜口对接，或采用连接板跨过转角进行紧固。对于需要防腐的户外环境，表面可采用镀锌、喷塑或涂漆处理；对于电气设备附近的安装结构，还应注意构件边缘与线缆之间保持安全距离，必要时在翼缘外侧增加护线套或橡胶垫。

　　模型整体几何简洁，但工程价值集中在截面参数与安装边界的表达。清晰的L形轮廓、连续等截面和明确端部断面，能够帮助设计人员在框架布置、支撑选型、钣金展开校核以及装配干涉检查时直接判断构件占用空间。与复杂铸件相比，它不需要大量加强筋即可获得较高的方向刚度；与完整方管相比，它又具备开放安装面和更低的遮挡，适合需要频繁固定附件、调节孔位或贴近设备边缘安装的场合。
