GOST8338标准深沟球轴承104结构

　　深沟球轴承是旋转机械里使用频次最高的一类支承件，这一104规格对应苏系GOST 8338-75标准体系，在早年引进的东欧工业设备、老式机床主轴箱、农用机械传动箱、小型电机端盖以及通用输送辊道里都能见到对应安装位。做结构选型时首先要明确它的核心作用：为旋转轴提供径向支承，同时可承受一定比例的双向轴向载荷，把轴运转时的摩擦阻力降到最低，并约束轴系相对于壳体的径向与轴向窜动，保证齿轮、带轮、叶轮等传动件的回转中心稳定。

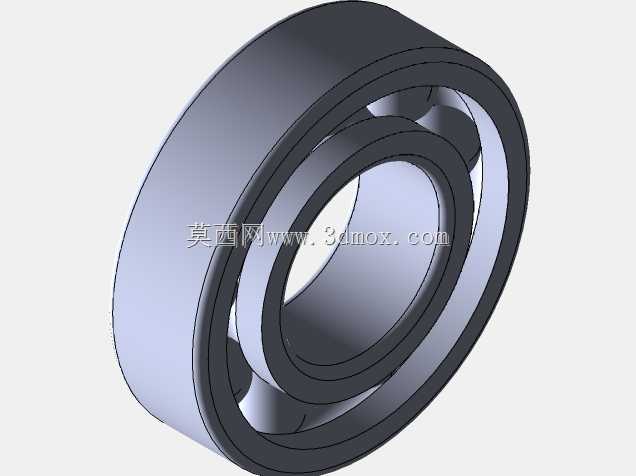

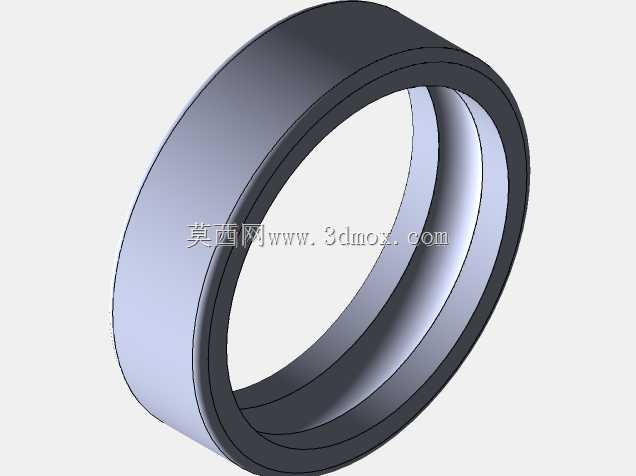

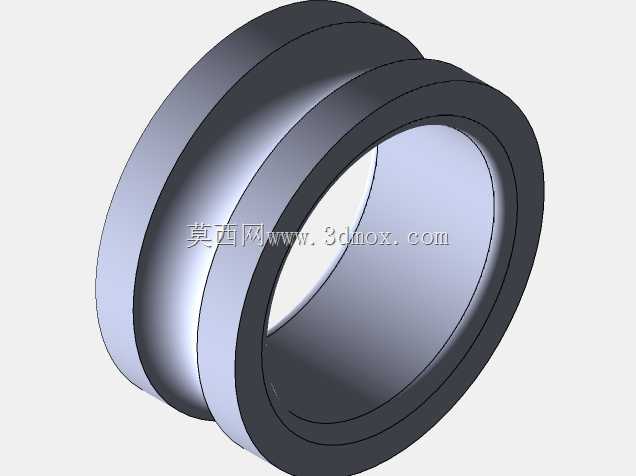

　　从三维结构拆解来看，整套轴承由外圈、内圈、一组钢制滚动球体以及冲压浪形保持架组成。外圈的外圆柱面是和设备轴承座孔配合的安装基准，工作时外圈通常固定在机座孔内；内圈的内孔和转轴轴颈形成配合，随轴一同回转；滚道分别加工在内圈外侧和外圈内侧，滚道截面为和钢球曲率接近的圆弧深沟，这也是深沟球轴承名称的来源。钢球沿圆周均匀排布在内外滚道之间，保持架的作用是把相邻钢球分隔开，避免滚动体直接接触产生摩擦磨损，同时引导钢球在承载区内正常进出，优化轴承内部的载荷分布。

　　建模过程中需要先理清标准件的尺寸边界逻辑：这类轻系列深沟球轴承的内径、外径、宽度三个核心安装尺寸严格对应标准规定，内径对应适配轴颈尺寸，外径对应轴承座孔的镗孔尺寸，宽度决定轴上定位台阶和端盖压紧面的轴向空间。装配关系上，内圈端面一般靠轴肩做轴向定位，外圈端面靠轴承端盖或者孔用挡圈限位，设计轴肩和孔台肩的高度时不能超过标准允许的最大圆角避让尺寸，否则装配时轴承端面无法贴靠定位面，还会和轴承自身的倒角发生干涉。轴承内外圈两端的倒角并非随意绘制，圆角半径需要和轴颈、座孔入口处的倒角匹配，既方便压装时导向，也能避免装配应力集中在滚道边缘。

　　实际工况里这类轴承的适用场景非常宽泛：中小功率电机的两端支承多用该类结构，径向载荷为主、转速较高的场合下它的摩擦系数低、极限转速表现优异；在小型减速器的输入输出轴、手摇机构、家用机具转轴、通讯类小型回转设备里也常被选用。它既能承受纯径向载荷，也能在转速较高、推力轴承不便布置的场景下承担不大的轴向力，比如带传动产生的侧向拉力、轻载齿轮传动的轴向分力都可以由它承担。设计轴系时需要注意配合公差的选取：旋转的内圈和轴颈通常选过渡或者小过盈配合，防止内圈和轴之间发生相对转动磨伤轴颈；固定的外圈和座孔配合可稍松，方便装配拆卸，同时给轴承运转时的微量热胀留出补偿空间。

　　三维建模时滚道的圆弧曲率、钢球直径和球数排布要和标准参数对应，保持架的兜孔形状要包住钢球大半球面，同时预留滚动间隙，不能出现钢球和保持架干涉的情况。完整的装配模型可以直接用于设备总装的干涉检查：校核轴承安装位周围的密封件、挡圈、端盖、轴套是否存在空间冲突，也能在工程图里直接生成剖视视图，清晰展示轴承在轴系里的支承关系，为加工座孔、配磨轴颈、制定装配工艺提供直观的结构参照。
