深沟球轴承304精密三维结构

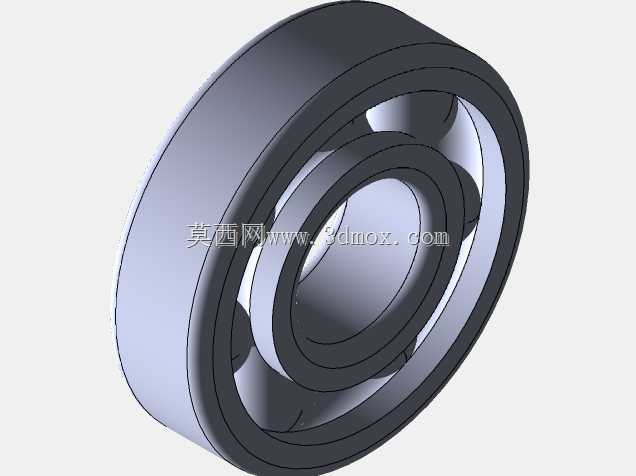

　　深沟球轴承是旋转支承系统中使用频率最高的一类滚动轴承，本次建模对象对应GOST 8338-75标准下的304规格深沟球轴承，整体结构由内圈、外圈、滚动钢球与保持架四部分组成，完整还原了轴承装配后的真实几何关系。在工程现场，这类轴承广泛布置在中小型电机输出端、减速器输入轴、输送机托辊、风机转轴、家电动力单元以及普通机床辅助传动轴部位，核心作用是为旋转轴提供径向支承，同时可承受一定比例的双向轴向载荷，降低轴颈与机座之间的摩擦阻力，并约束轴系在运转过程中的径向与轴向窜动。

　　从结构设计逻辑来看，深沟球轴承的内圈与轴颈采用过盈或过渡配合，外圈则安装在轴承座孔内，多为间隙或过渡配合。滚道截面呈与钢球曲率匹配的圆弧沟槽，沟道曲率半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能在受载时形成足够的接触面积，降低接触应力。保持架将多粒钢球沿周向均匀分隔，避免钢球之间直接接触产生摩擦磨损与碰撞噪声，同时引导钢球在非承载区正常运动，改善轴承内部的润滑与散热条件。模型中各零件的装配关系严格按照实际轴承的配合边界搭建：内圈外径面、外圈内径面分别加工出连续滚道，钢球同时与内外滚道点接触，保持架的兜孔完整包裹钢球中部，周向间距均匀，无干涉、无错位。

　　在外形尺寸与安装边界层面，304规格轴承的公称内径适配对应直径的轴段，外径与宽度符合苏制轴承标准的系列尺寸，建模时保留了轴承端面的倒角、滚道边缘的圆角以及保持架的冲压或实体结构特征。安装时，轴肩高度不能超过内圈允许的最大定位高度，否则会遮挡内圈端面，导致拆卸工具无法着力；座孔台肩的内径也不能过小，需留出外圈拆卸的操作空间。轴承的轴向定位通常依靠轴用弹性挡圈、圆螺母、止动垫圈或者端盖压紧实现，若轴系存在热伸长，还需在一端预留游动间隙，避免运转温升后轴承内部游隙被完全抵消，出现卡滞、滚道烧伤等故障。

　　实际选型与装配过程中，工程师首先会根据轴承受的径向载荷大小、轴向载荷占比、转速等级、工作温度与润滑方式确定轴承的尺寸系列与游隙组别。普通工况下采用标准组游隙即可，高温、过盈配合量大或者轴与座孔存在较大温差的场合，则需要选用C3或更大游隙组别，补偿配合收缩与热变形带来的游隙减小。润滑方面，低速重载场景多采用锂基脂填充，密封型轴承自带防尘盖或接触式密封圈，可在出厂时预注润滑脂，长期免维护；开式轴承则需要在箱体内部布置油沟、油槽，采用稀油润滑，带走滚动接触产生的热量与磨粒。

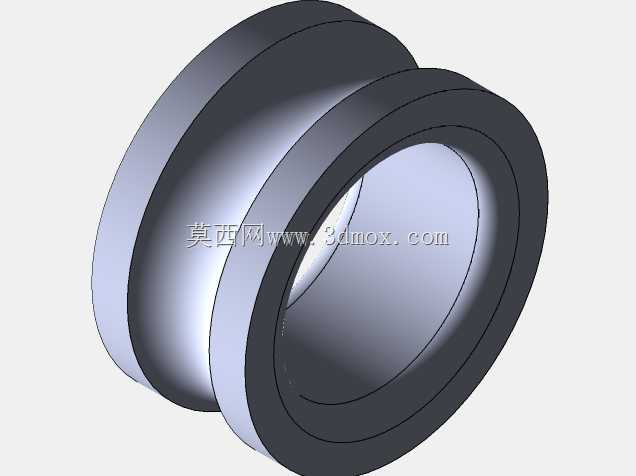

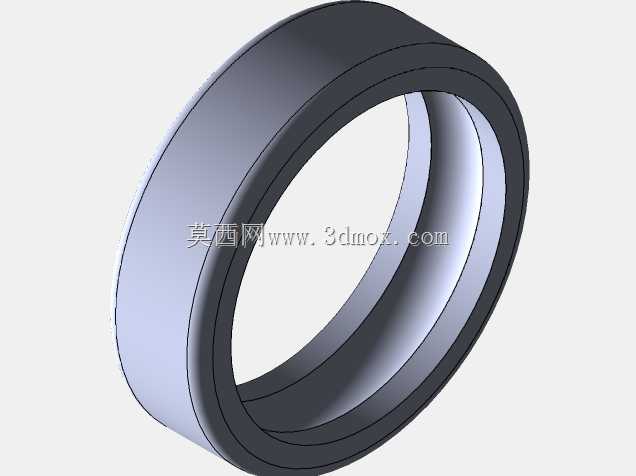

　　三维建模阶段，先分别绘制内圈、外圈的回转截面，通过旋转特征生成带滚道的套圈实体；再绘制单个钢球，按照钢球中心分布圆直径进行圆周阵列，保证球数与标准轴承一致；保持架可根据结构形式采用拉伸、切除或者曲面组合方式完成，兜孔位置与钢球一一对应。装配时以轴承轴线为中心对齐内圈、外圈与钢球的同轴度，验证钢球与滚道的接触位置、保持架与套圈之间的间隙是否合理，避免在后续运动仿真或者工程图导出时出现几何干涉。该模型可直接用于轴系部件的虚拟装配、干涉检查、安装空间校核，也能作为机械设计教学、轴承结构原理演示以及设备维修拆解培训的可视化载体，帮助设计人员直观理解滚动轴承的内部构造与装配约束关系。
