带压片杠杆式微型限位微动开关

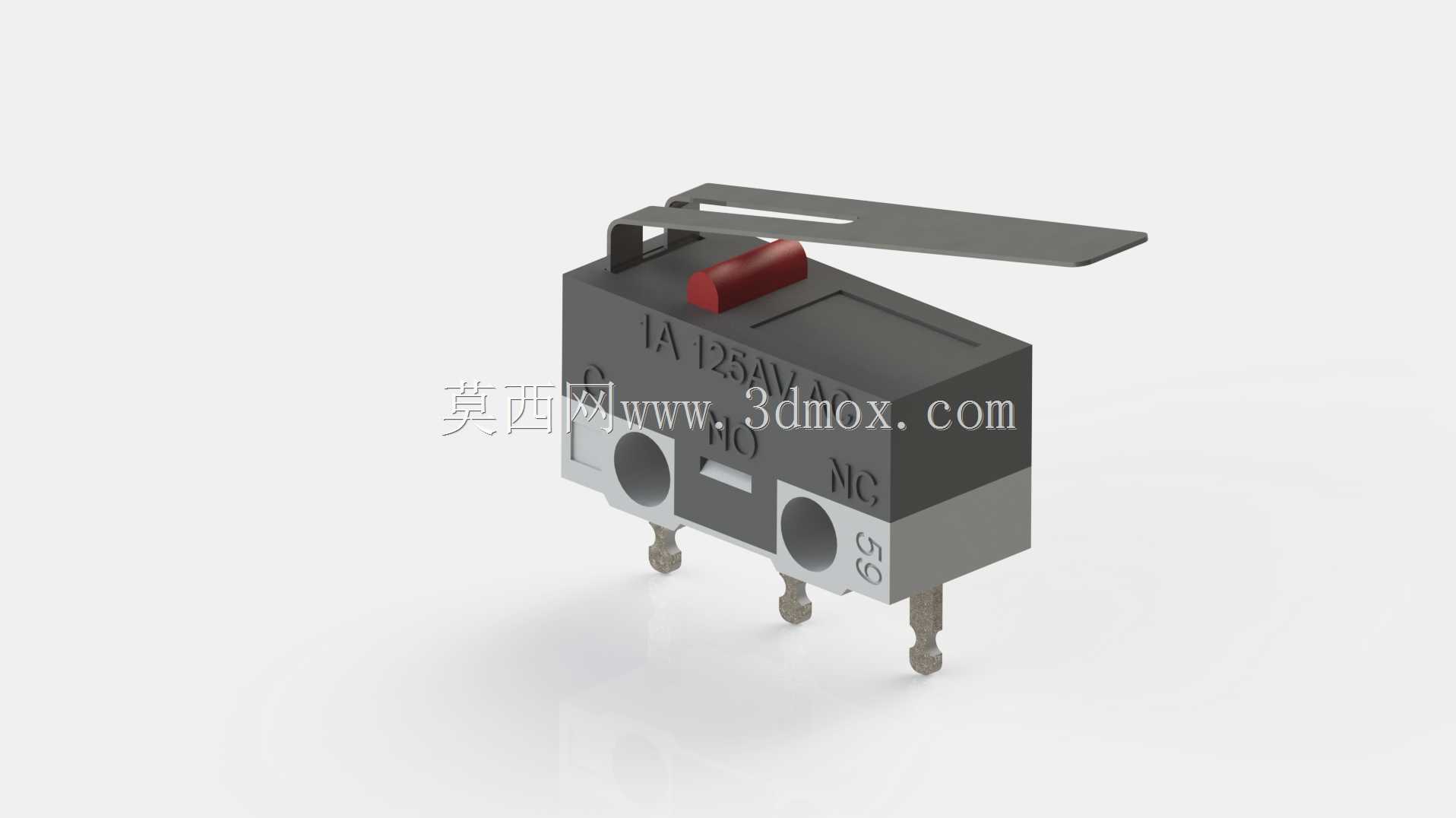

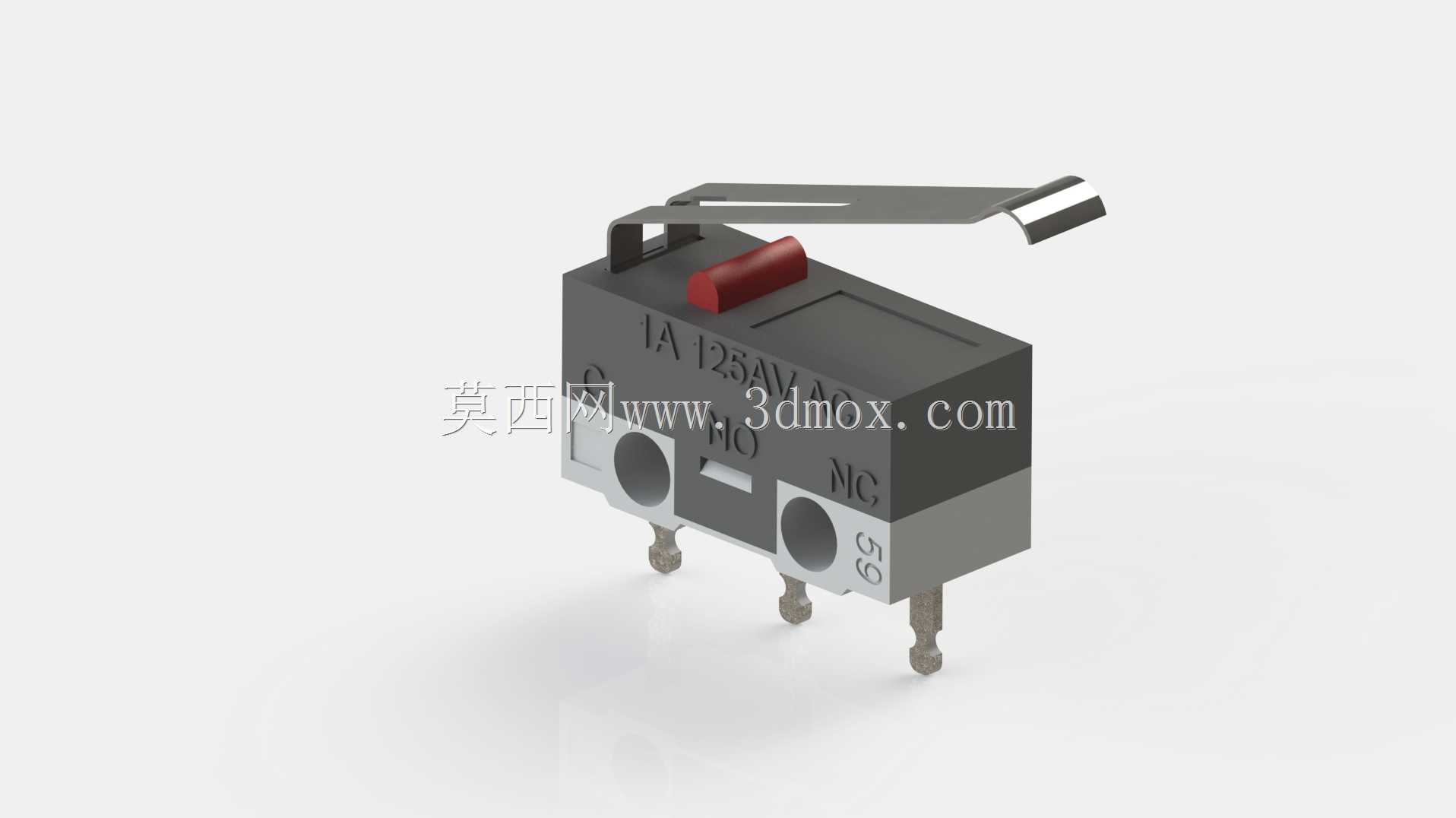

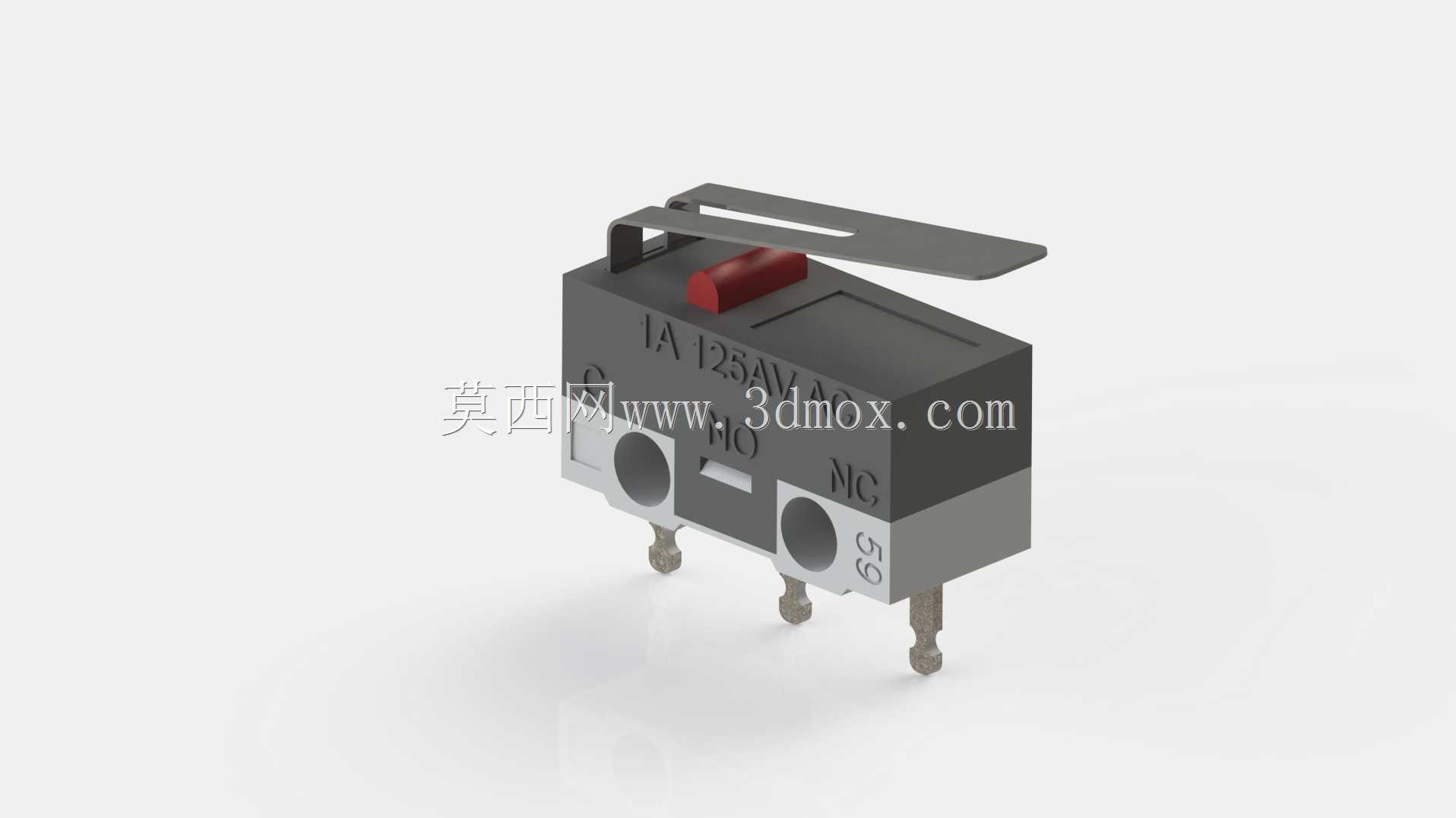

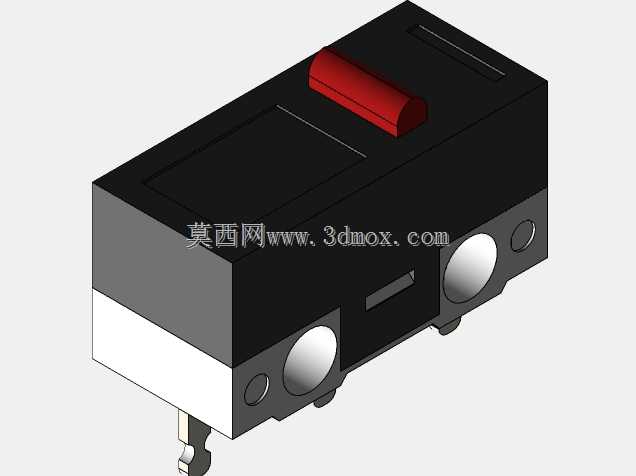

　　这类带压片杠杆的微型微动开关，在桌面级3D打印机、小型自动化模组、限位检测工位里属于非常常见的触发元件，建模时首先要把实际装配中的干涉边界梳理清楚，而不是只还原外壳外观。开关本体采用方正的小型塑壳结构，侧面预留两个通孔，用于穿入螺钉固定在钣金支架或塑料安装座上；底部伸出三根插装引脚，对应公共端、常开端和常闭端，引脚间距和伸出长度需要按照PCB直插焊接的空间关系建模，保证焊盘对位、引脚不与周边壳体发生磕碰。顶部红色按钮是核心触发部位，外部叠加的长条形金属压片把按钮的垂直按压行程转化为杠杆端部的轻触动作，压片一端铰接在壳体上方，自由端向外延伸，当运动轴上的撞块扫过压片时，压片绕支点下压按钮，内部触点快速切换。

　　从设备用途看，它最典型的场景是3D打印机X、Y、Z轴的原点回零与行程越界保护：运动平台走到机械端点前，撞块先接触压片，开关在极短行程内完成通断切换，控制系统捕获信号后停止步进电机并设定坐标原点。除打印机外，小型夹具到位检测、抽屉闭合检测、阀门位置反馈、玩具与小家电的安全联锁也会使用同规格元件，选型时往往看重其触发力度小、触点切换快、体积紧凑的特点。

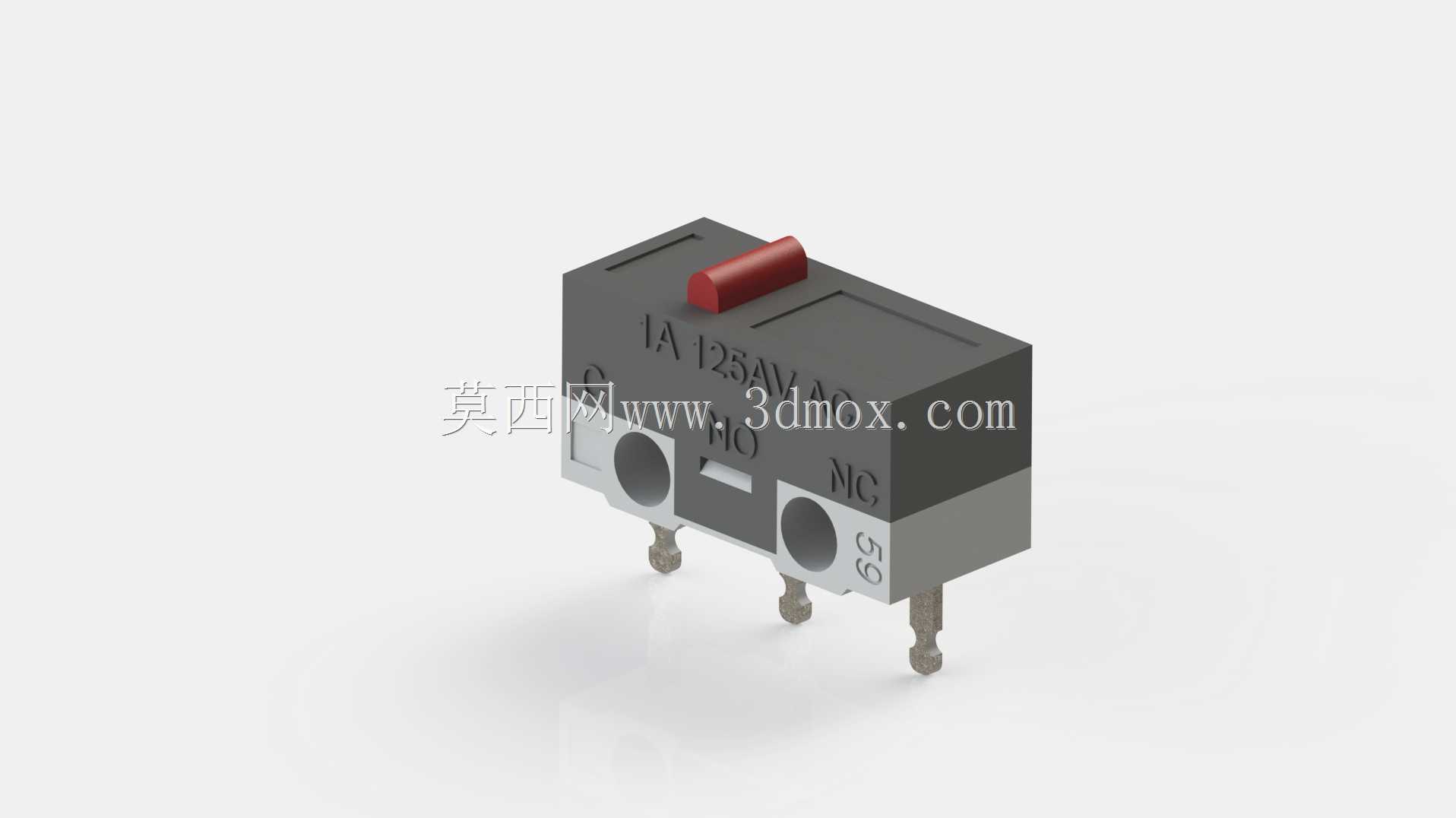

　　建模过程中需要重点还原几个功能结构。塑壳主体分上下两层，上层容纳按钮复位弹簧与动触点机构，下层固定静触点和插脚；壳体表面模印的参数字符可按外观特征做简化贴图或浅浮雕处理，用于装配评审时识别元件规格。红色按钮高出壳体顶面，与压片底面保留微小预压间隙，未触发时常闭触点保持导通；压片采用薄金属板折弯成型，边缘圆角和根部折弯半径要体现钣金冲压件的工艺特征，避免做成无厚度的理想薄片。三根引脚为方形金属端子，末端略作收窄，便于插入PCB孔；侧面两个安装孔的中心距、孔壁厚度需与常用M2自攻螺钉或机螺钉匹配，孔周凸台用于增强塑壳局部强度。

　　外形尺寸与安装边界方面，这类开关本体宽度通常在十几毫米量级，压片展开后总长度明显大于壳体，布置支架时必须为压片上下摆动预留空间，压片下方不能布置走线或凸起结构，否则会造成误触发。撞块作用点建议选在压片靠近自由端的位置，利用杠杆放大行程、降低按压力；若作用点过于靠近根部，需要更大的驱动力，甚至压不到按钮的动作行程。安装面要保证开关底面贴合，引脚穿过PCB后焊接固定，侧面螺钉再提供机械锁紧，双重固定可以抵抗运动轴反复撞击带来的振动松动。

　　内部触点设计体现了微动开关“速动”的思路：动触点依靠弹簧片的过中心翻转实现快速跳变，即使外部按压速度很慢，触点也能迅速离开或闭合，减少电弧烧蚀和接触电阻波动。三维建模时虽然不必把每个簧片都做成可动机构，但在结构评审中应表达按钮行程、压片摆角和触点切换位置的对应关系，方便电气工程师判断触发点是否落在轴运动安全区间。常开端和常闭端的逻辑也要在装配说明里明确：未按压时公共端与常闭端连通，按压到位后公共端与常开端连通，接错线会导致回零信号失效。

　　从整机布局角度，这类开关常安装在铝型材端面或塑料端板上，压片朝向运动平台，撞块高度需与压片中心线对齐，偏差过大时会出现单侧剐蹭、压片偏载，长期使用可能造成金属片变形。模型中保留引脚、安装孔、压片轮廓和按钮高度后，即可直接用于设备干涉检查、线束走向规划和PCB排布；对于做小型自动化设备的结构设计者，这种元件虽然单价低、体积小，但触发位置的可靠性直接影响原点精度和安全保护，建模时把安装边界和动作行程表达准确，比单纯追求外观渲染更有工程价值。
