IRFD420直插MOS场效应管封装结构

　　在做电源板、驱动板和小型控制板的结构堆叠时，功率器件的封装往往比原理图符号更影响最终布局。IRFD420这一类HD1封装MOSFET，外形介于小信号三极管与常规TO-220功率管之间，黑色塑封主体承担绝缘与外形约束，底部伸出的三根直插引脚用于波峰焊或手工焊接，适合空间有限但又需要一定散热与载流能力的电路场景。建模时不能只把它当成一个黑色方块，引脚的折弯角度、伸出长度、截面厚度以及塑封体下缘与PCB板面的间隙，都会直接影响干涉检查和装配可行性。

　　从实际用途看，该器件常用于低压开关、小功率电机驱动、继电器线圈驱动、电源切换、负载控制以及实验板功率级。它不像大电流TO-247器件那样依赖大面积外露金属散热片，而是通过塑封体、引脚铜框架和周边铜箔完成热传导。因此在板级设计中，焊盘间距、引脚穿板高度、周围元件避让区都需要提前确认。若三维模型只表现正面外观而忽略引脚末端倒角和折弯回弹，装配时就可能出现引脚对孔偏差、元件贴板过高或塑封体与相邻电容相碰的问题。

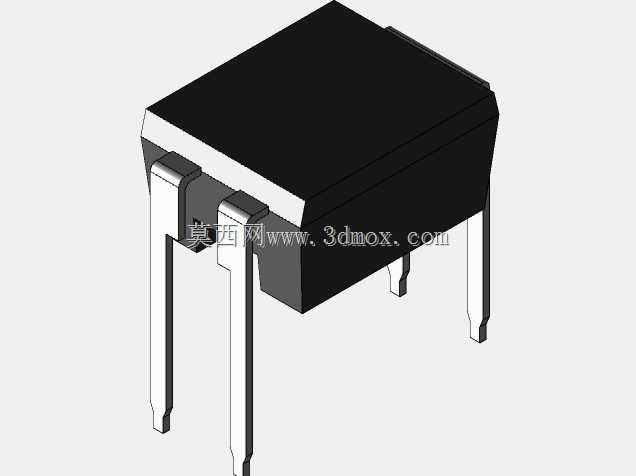

　　外形处理上，主体采用近似矩形的模塑封装，顶部为平整黑色面，侧面带有封装成型带来的轻微拔模斜度，底部靠近引脚位置有阶梯状过渡。三根引脚并非简单等宽直条，靠近塑封体的一段较宽，向下延伸后收窄，末端形成适合插入PCB孔的平直段。模型中需要保留这种宽段与窄段的差异，因为宽段会影响元件底部的视觉高度和焊接后塑料本体与板面之间的距离，窄段则决定孔径与孔位公差。布局时，PCB厚度、焊环外径、丝印外框以及波峰焊挡块位置都应纳入检查。

　　安装边界方面，这类直插器件通常垂直安装在PCB上，引脚沿板厚方向穿过通孔。结构工程师在机柜或手持设备内部布置时，需要关注器件最高点对壳体的高度占用，也要考虑塑封体侧面与邻近电解电容、连接器、线束之间的最小间隙。若板子需要涂覆三防漆，引脚根部和塑封体下缘的空间还会影响漆层流动与检修。若设备存在振动，引脚本身虽然提供一定柔性支撑，但不能把MOSFET本体当作承力件，周边也不宜让线束直接压在封装顶部。

　　建模思路可以按半导体封装的真实装配关系拆分：先建立塑封体外形，包括顶面、侧面拔模、底部台阶和端部轮廓；再建立内部引出框架在外部可见的金属引脚部分，保证三根引脚的中心距、伸出方向和末端位置一致；最后补充引脚与塑封体交界处的包胶形态。这样得到的模型在STEP装配中既能用于视觉展示，也能用于干涉检查。材质表现上，塑封体使用亚光黑色，引脚使用金属质感，不需要额外添加夸张纹理，因为工程评审更关注轮廓、比例和可装配性。

　　在热设计层面，该封装的散热路径较短，引脚焊接到PCB后，铜箔面积会影响温升。结构模型虽然不直接仿真结温，但准确的引脚位置可以帮助硬件工程师同步规划加宽铜皮、预留通风通道以及避免热敏元件紧贴。对于多块板叠层安装的通讯终端或小型控制盒，功率器件的高度位置还会影响风道走向。若把器件随意贴靠外壳内壁，可能造成局部热量积聚；若与塑料壳体距离过近，长期温升也会带来材料老化风险。

　　从维修和工艺角度看，直插引脚需要兼顾插入顺畅性与焊接可靠性。孔位过紧会导致装配时器件无法完全到位，孔位过松则可能在波峰焊时出现歪斜。三维阶段应把引脚末端到塑封体底部的有效长度表现清楚，同时在装配环境里核对板厚下方露出的引脚长度，避免过长引脚触碰底层壳体或另一块板。对于需要手工返修的产品，器件周围还应保留烙铁和吸锡器操作空间，不能只按静态最小间隙排布。

　　整体而言，这个HD1 MOSFET封装模型的价值在于把电子料号从二维符号转化为可参与整机布局的实体约束。它的几何细节并不复杂，但引脚间距、塑封体高度、底部台阶和安装方向都具有明确工程意义。把这些细节建准确，电源驱动板在堆叠、开孔、散热和装配评审时就能少走很多返工路径。
