5.5x2.5规格面板式直流电源插座

　　这款面板安装式直流电源插座，是消费电子、小型工业控制终端、桌面测试仪器、安防供电模块里极为常见的供电接入部件，核心适配外径5.5mm、内芯2.5mm的标准直流电源插头，也是市面上绝大多数外置适配器输出端通用的匹配规格。

　　从实际装机场景来看，这类插座大量用在需要外置墙插适配器供电的设备上：比如小型PLC扩展模块、手持调试终端、桌面3D打印机控制盒、LED驱动电源面板、安防摄像头供电端、开源开发板外接供电座，相比板载直插式DC座，这款带加长螺纹锁紧结构的款式，不需要依赖PCB板承力，直接固定在设备钣金或者塑料外壳的开孔上，频繁插拔电源插头的时候，外力不会传递到内部电路板的焊盘上，能彻底避免普通板载DC座长期插拔后焊盘脱落、引脚扯断的常见故障。

　　结构设计上，前端的外螺纹段搭配六角锁紧螺母，安装时只需要在设备面板开出对应直径的圆孔，把插座主体从面板外侧或者内侧穿入，旋紧带防滑滚花的锁紧螺母，就能把整个插座牢牢压合在面板壁面上，不需要额外打螺丝固定，装配效率很高。插座尾部延伸出两个成型的插片式焊脚，长引脚为负极、中心接触弹片对应的引脚为正极，两个引脚做了扁平整型，既可以直接穿过PCB板开孔进行波峰焊接，也可以直接压接导线、用螺丝锁在接线端子上，适配硬连接和引线焊接两种装配工艺，引脚的长度和弯折角度预留了足够的操作空间，装配时不会和外壳内部的其他元件发生干涉。

　　接触结构部分，插座内部的中心插孔采用弹性铜材开槽设计，插头插入后弹片会均匀抱紧2.5mm的插头内针，外圈的金属壳体和插头的外圆筒负极紧密贴合，大电流通过时接触电阻更低，不容易出现供电松动、电压跌落的问题。插座根部的绝缘基座采用耐温工程塑料注塑成型，引脚和金属外壳之间的绝缘距离满足安规要求，焊接时的高温不会让基座发生形变。外围的六角法兰面在锁紧螺母旋紧时，可以均匀分散压紧力，即使是厚度1mm到3mm的薄塑料面板，也不会因为锁紧力过大出现面板开裂的情况。

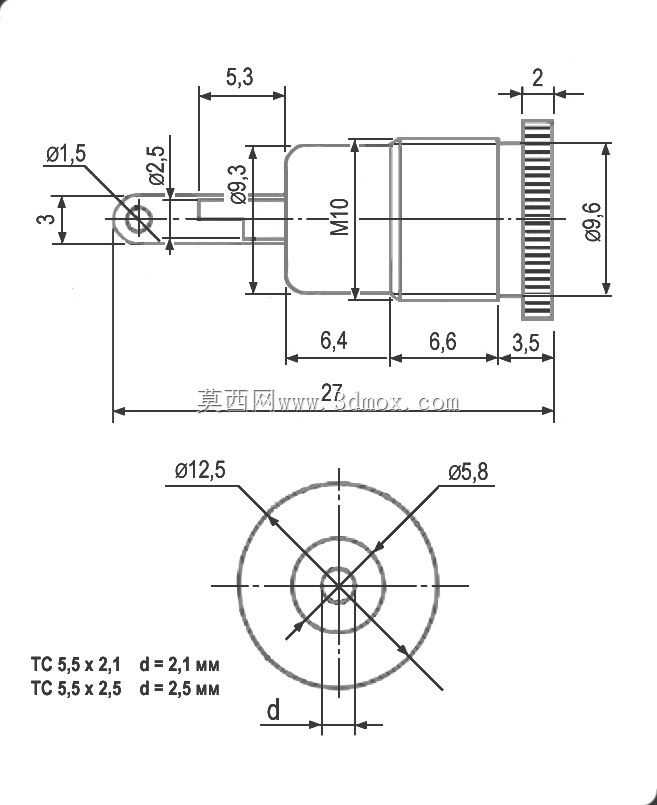

　　安装边界尺寸上，螺纹段的外径适配行业通用的面板开孔规格，开孔公差在±0.2mm范围内都可以顺利装入，锁紧螺母的厚度适配0.8mm到4mm的面板壁厚，插座插入设备内部的主体长度，在布局机箱内部空间时，可以提前预留出对应的轴向空间，尾部两个引脚的间距符合通用接插件的排布标准，绘制PCB封装时可以直接匹配孔位，不需要额外调整坐标。外露在面板外侧的部分，滚花螺母的外圈做了防滑齿，手动旋紧的时候不需要借助工具，小批量样机装配时操作非常方便。

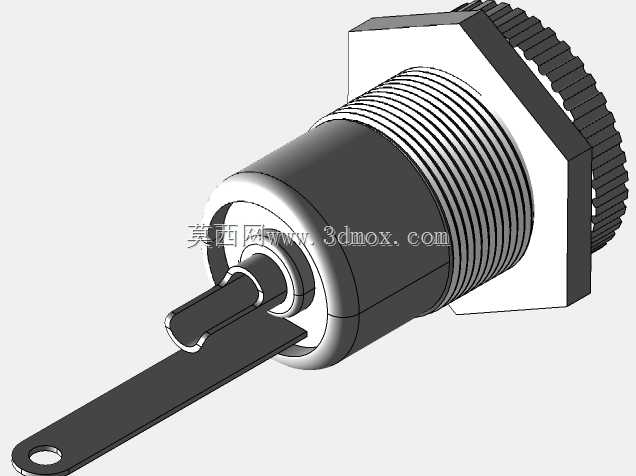

　　实际选型使用时，这款插座可以承载常规3A以内的直流供电电流，适配5V到24V的常见直流供电电压，相比Micro USB、Type-C这类板载接口，它的结构强度更高，抗插拔寿命更长，在工业现场使用的设备里，即使工人频繁插拔电源，也不容易出现接口损坏的问题。建模过程中完整还原了螺纹牙型、滚花细节、内部弹片的开槽结构以及引脚的折弯形态，导入装配体时可以直接做面板开孔的干涉检查，模拟插头插入的行程，验证外壳和电源插头尾部线缆的避让空间，避免样机加工完成后出现插头插不到位、螺母和外壳特征干涉的问题。
