七口外置USB集线扩展坞结构

　　这款七口外置USB集线扩展结构，主要面向桌面办公、工业调试台、检测工位以及小型设备控制柜旁的外设接入场景。现场调试PLC、触摸屏、数据采集模块时，工程师常需要同时插入U盘、编程电缆、鼠标、加密狗和串口转换器，笔记本或工控机自带接口数量往往不足，且反复插拔主机后侧接口会造成端口磨损。该类集线装置将上游USB链路扩展为多个下行端口，使多台低速与中速外设能够并行接入，减少线缆更换频率，也让工位走线更加集中。

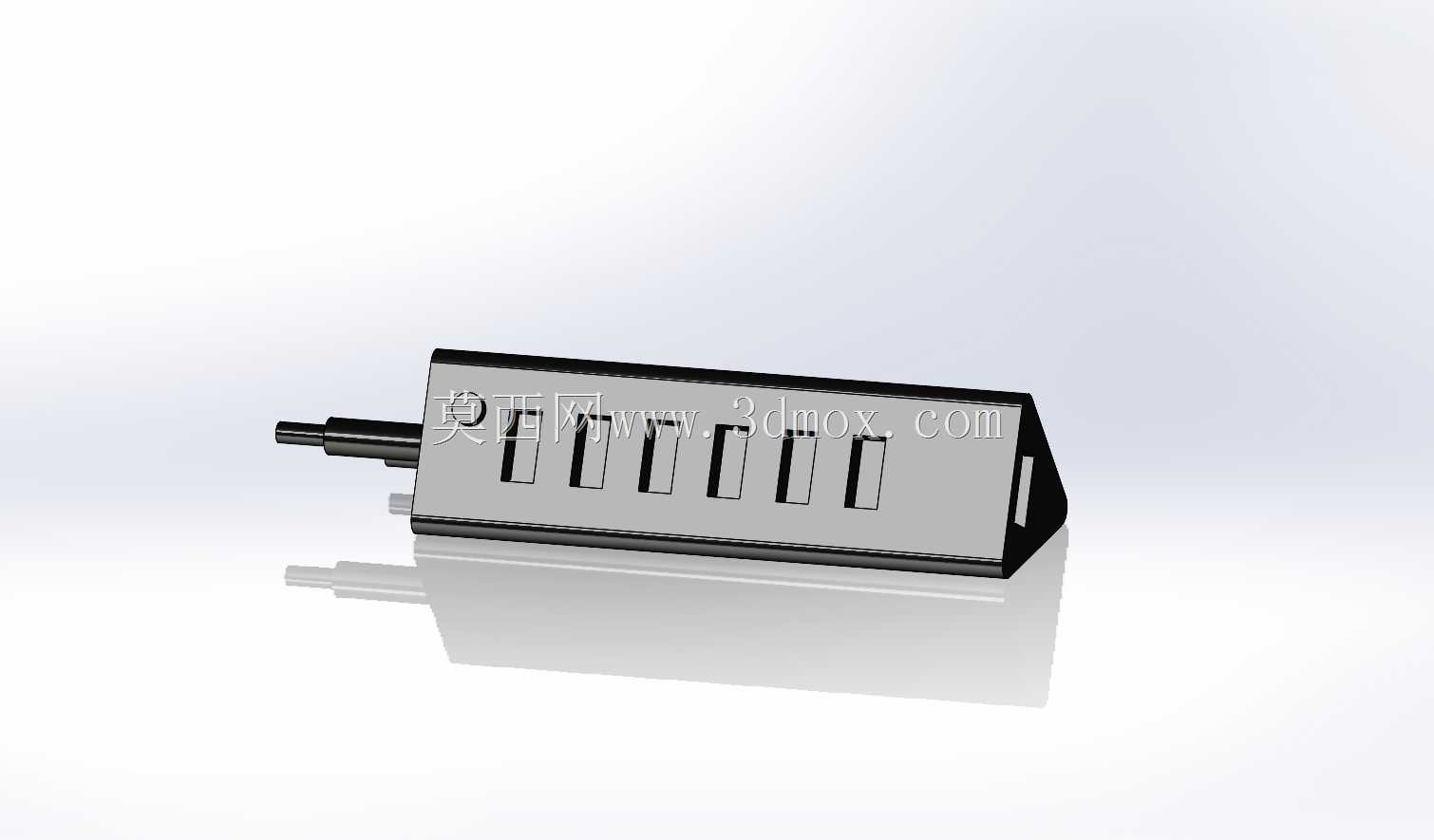

　　从结构上看，壳体采用狭长楔形布局，主体为近似长方体的上盖与底壳组合，一端预留上游线缆出线位置，侧面或正面均匀布置七个USB-A端口。端口之间保留明确间距，能够容纳尺寸较大的无线接收器、金属外壳U盘或带防护套的编程插头，避免相邻接口互相遮挡。楔形侧面并非单纯造型处理，它可以让设备放置在桌面时形成稳定支撑面，同时使端口朝向略微倾斜，插拔时视线和手部操作角度更自然，不必将设备完全翻转或俯身寻找接口。

　　设计这类外设时，首先要确定端口节距与壳体边界。端口开口沿长度方向等距排列，开口周围需要留出足够壁厚，保证塑胶壳在插拔侧向力作用下不易开裂。上游线缆从端部引出，出线口设置防弯折过渡结构，降低线缆根部反复弯曲导致的断线风险。底壳可布置防滑垫或浅脚位，使设备在工作台、机柜托盘或键盘旁不易滑动；若用于固定场景，也可在底部预留绑带、螺钉或卡扣安装空间，以便将集线器固定在设备支臂、线槽旁或控制柜内壁。

　　内部结构方面，USB接口座通常沿PCB长边排布，接口金属外壳与壳体开口对齐，形成插拔导向。PCB需要在端口后方保留焊盘和补强空间，上游线缆的电源线、差分线按阻抗与走线长度要求布置，电源线路根据端口负载能力加宽或铺铜。壳体内部设置限位柱、螺丝柱和卡扣，将PCB固定在确定高度，防止接口受力后整体后退。上盖与底壳的分模线尽量避开端口正面，以减少外观缝隙对插拔的影响，也便于后期壳体修模和表面处理。

　　在实际使用中，该装置并不只是简单的接口分线件。办公场景下，它可连接键盘、鼠标、U盘、移动硬盘和打印机线缆；工业现场则可承接编程器、扫码枪、USB转串口模块、数据采集狗等设备。对于需要频繁更换存储介质的检测岗位，正面排列的端口能让操作者快速识别空位；对于机柜内部临时调试，集中出线方式也能避免多根线缆直接悬挂在主机端口上，减小接口弯矩。

　　外形边界设计需要兼顾桌面占用与内部元件排布。狭长形态适合沿显示器底座、键盘后方或控制柜边缘放置，宽度方向控制在单手可拿取的范围内，高度则需覆盖USB接口座、PCB和上下壳壁厚。端口前方不能设置过高凸缘，否则带灯插头或宽体金属插头会无法完全插入；壳体后端则可保留指示灯窗口，用于显示电源与数据通信状态。端部线缆出口应做圆角过渡，并在壳体内部设置压线结构，使外部拉力不会直接传递到焊点。

　　从建模角度看，该结构适合拆分为上壳、下壳、PCB、USB接口座、端部线缆、防滑垫和标识件等模块。外观曲面虽然不复杂，但端口开口、卡扣、螺丝柱和内部加强筋的位置必须相互协调。建模时应先建立端口中心线和壳体包络，再确定壁厚、拔模斜度与分模面；随后补充接口周围的挡墙、线缆槽和PCB固定柱。这样完成的三维结构既能表达产品外观，也能反映装配关系，为后续壳体开模、干涉检查和工位安装提供直接依据。
