七口黑色USB集线器外观结构设计

　　这款七端口USB扩展装置的三维结构，围绕桌面工位外设接驳、工业调试台临时端口扩展、测试机架多设备采集这几类高频场景搭建。日常办公场景里，主机前置USB端口往往被加密狗、无线键鼠接收器、U盘占用，后置端口又受机箱摆放位置限制，插拔操作十分不便；产线调试工位则需要同时连接扫码枪、数据采集模块、串口转换器、程序烧录器，单靠主板原生端口很难满足数量需求，这类长条型集线器正是为补足端口数量、缩短插拔动线而设计。

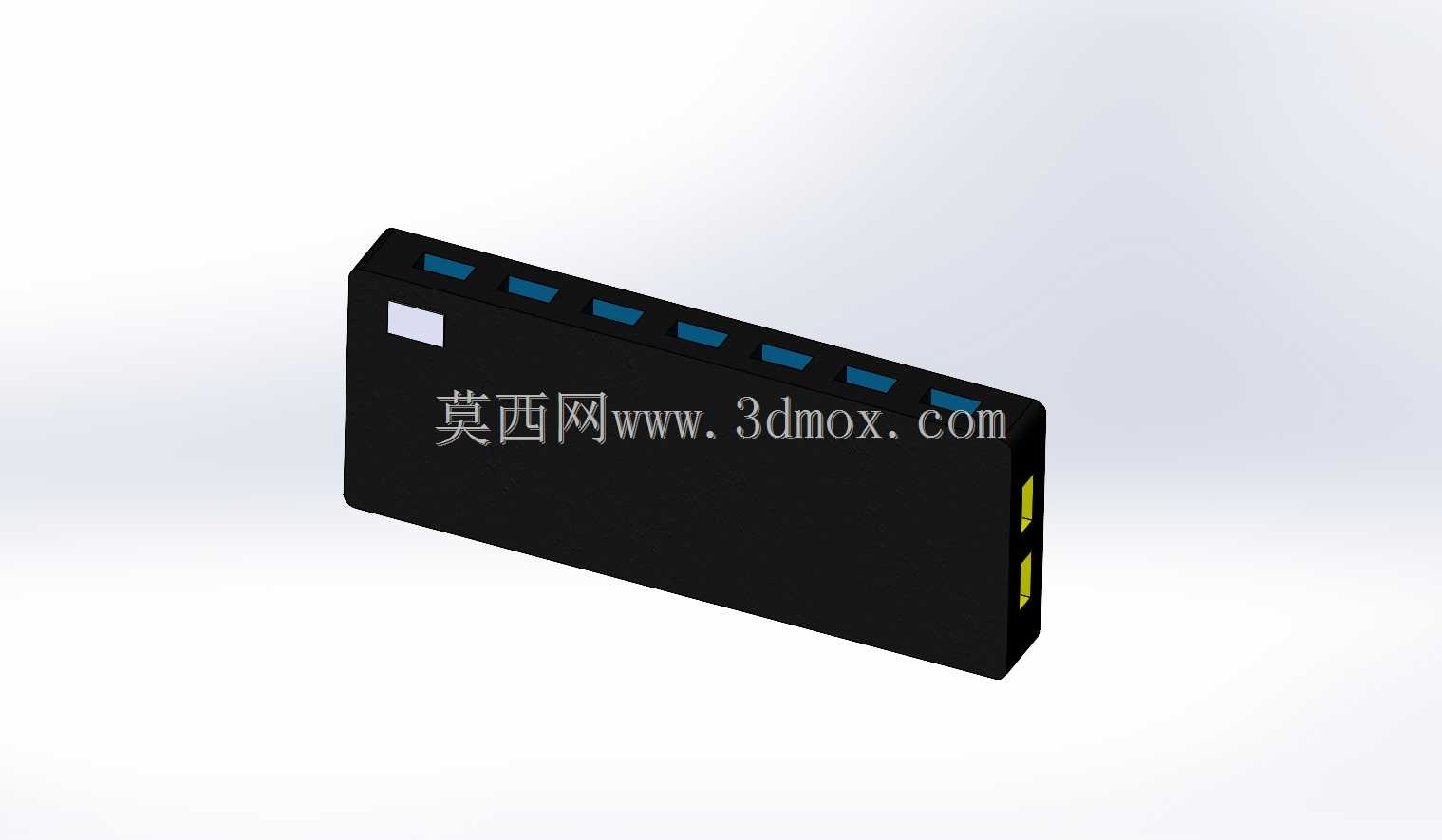

　　从外观结构来看，整机采用狭长黑色长方体壳体，七个USB-A输出端口沿壳体长边顶面等距排布，端口之间预留出足够的插拔间隙，避免相邻端口插入宽体U盘、异形无线接收器时出现互相干涉的情况。壳体其中一个短边端面布置两个上行连接端口，可根据主机接口位置选择走线方向，适配桌面左侧或右侧的主机摆放布局；壳体顶面一侧设置小型状态指示灯窗口，设备通电、数据传输时可通过灯光反馈工作状态，无需进入系统查看端口识别情况。

　　结构设计阶段优先考虑了桌面摆放的稳定性，壳体底部做平整贴合面，可直接平放于工作台面，也可借助背胶或卡扣固定在机柜侧板、设备机架横梁上。壳体壁厚按照常规数码外设的注塑成型标准设定，上下壳采用卡扣加少量螺丝的装配方式，既方便内部PCB板的组装固定，也能保证长期使用后外壳接缝不会出现翘曲。端口位置的壳体边缘做了加厚处理，反复插拔USB接头时，插拔作用力不会直接传递到壳体接缝处，降低端口松脱、壳体开裂的风险。

　　建模过程中，所有端口的开口尺寸严格参照通用USB接口的物理规格预留，端口内部保留PCB板接头的安装空间，壳体内部预留出走线槽与电路板固定柱位置，工程师可在该外观基础上直接补充内部电路板、屏蔽罩、连接线缆的详细结构。外形的长宽高比例适配常规桌面走线槽、显示器下方置物空间，狭长布局不会过多占用桌面横向操作区域，多个集线器并排摆放时也不会出现端口错位、互相遮挡的问题。

　　针对工业现场使用场景，壳体的边角做小圆弧过渡，避免尖锐棱角刮伤连接线缆；整体无突出外置按键，减少现场杂物磕碰误触的可能。该结构既可以作为消费级桌面扩展配件的外观原型，也可作为工控机柜内置端口扩展模块的安装参考，结构设计人员可在此基础上调整端口数量、更改固定耳结构、增加导轨卡扣，衍生出适配不同安装环境的扩展装置版本。
