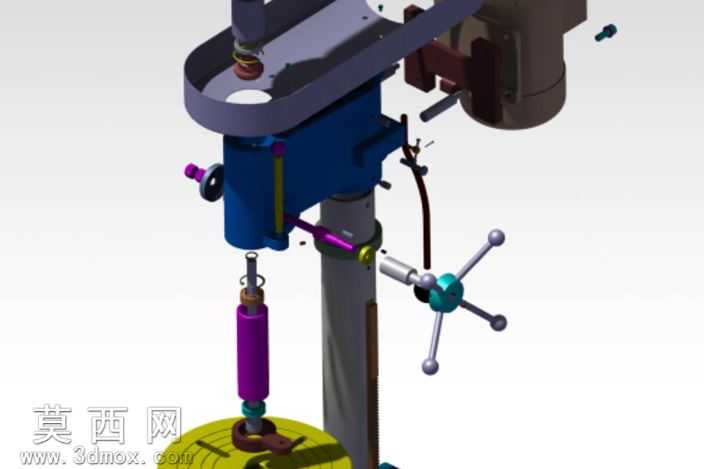

立式台钻钻柱三维结构设计模型

本模型为立式台钻核心钻柱组件的三维结构设计，完整还原了台式钻床执行钻孔作业的核心传动与进给结构，建模过程严格遵循通用台钻的实际装配逻辑与尺寸比例，对每一处零部件的配合关系都做了精准还原。模型整体采用自上而下的装配设计思路搭建，首先确定钻柱的立柱支撑基准，依次完成主轴进给机构、操作手柄组件、钻头装夹结构、升降调节部件的建模与装配，各部件间的装配约束完全匹配实际设备的运动逻辑，可直观演示钻床进给、转速调节、钻头装夹的完整动作流程。材质渲染方面，针对不同零部件的实际材质做了区分设置：机身主体承重结构采用哑光铸铁材质还原金属磨砂质感，操作手柄采用镀铬亮面金属材质体现操作件的耐磨属性，进给套筒部分做了深蓝色漆面材质区分，钻头装夹的弹簧夹头采用淬火钢的亮面金属质感，进给操作的星型手柄做了分色处理，操作握柄部分采用防滑橡胶材质，底座工作台部分做了防滑铸铁台面的纹理还原，整体渲染效果层次分明，可清晰区分不同功能的结构部件。结构设计上，模型完整呈现了钻柱的核心功能模块：包含与机身连接的立柱支撑段，实现主轴上下进给的燕尾导轨结构，传递动力的主轴传动段，装夹钻头的锥孔连接结构，控制进给深度的操作手柄联动机构，以及调节钻孔深度的限位组件，每一处连接结构都做了细节还原，比如手柄与转轴的销钉连接、主轴与套筒的轴承配合、弹簧复位结构的卡位设计都清晰可见，没有省略关键的装配细节。该模型可作为台钻结构设计教学、机床部件改进设计的参考素材，能帮助设计人员直观理解立式台钻钻柱的工作原理与装配关系，也可用于机械专业相关课程的结构演示教具，为小型钻孔设备的结构优化提供直观的三维参考。
