2寸FNPT内螺纹手动旁通阀结构设计

　　在民用给排水、小型工业流体输送、暖通循环水、灌溉管网等场景中，旁通阀是管路系统里承担支路分流、压差调节、备用通路导通功能的核心部件，这款2寸FNPT规格的手动旁通阀，正是针对中小管径螺纹连接管路的使用需求完成的结构设计。从实际工况适配角度出发，这类旁通阀通常安装在主管路与旁通支路的交汇节点，当主管路的过滤、计量、调压等功能组件需要检修维护时，可通过扳动顶部的手动拨杆切换阀芯导通状态，让流体从旁通支路绕行，避免整个管路系统停机排空，大幅降低运维过程的流体损耗与停工影响，在小型换热机组、家用净水系统、庭院喷灌管网、小型空压机气路中都有极高的应用频次。

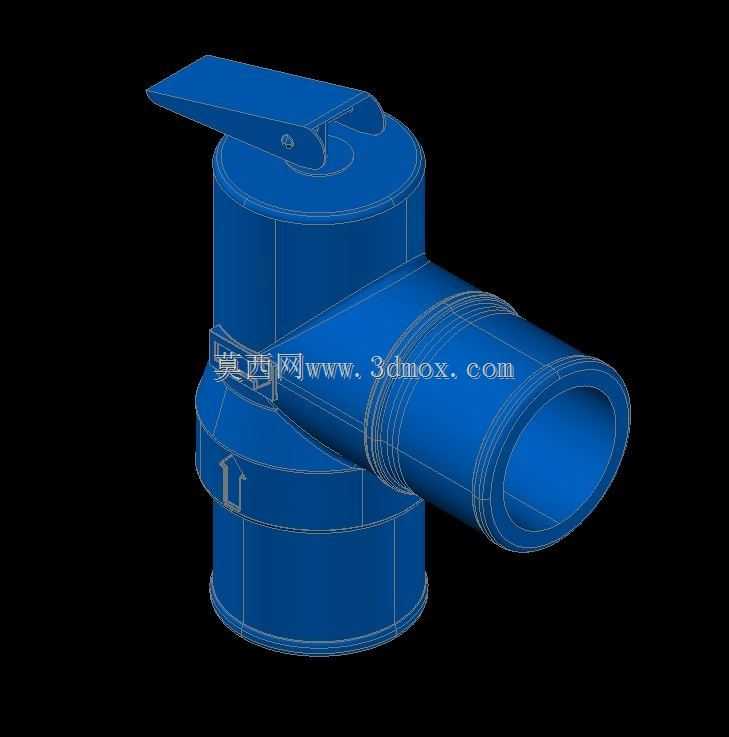

　　设计过程中首先考虑的是手动操作的力矩适配，顶部的拨杆采用加长扁平结构，无需额外辅助工具，徒手即可完成阀芯的90度旋转切换，拨杆与阀杆的连接位置做了嵌入式限位结构，避免操作过程中拨杆滑脱，同时在阀杆与上阀盖的配合位置预留了填料密封的安装空间，可通过压盖的预紧力补偿密封填料的磨损量，长期使用也不会出现阀杆位置的外泄漏问题。阀体整体采用直角三通式结构，垂直方向为阀杆安装腔，水平方向为主流通通道，进出口均采用FNPT内螺纹结构，适配通用的2寸NPT外螺纹管路接头，安装时无需额外焊接法兰，仅需在螺纹处缠绕密封带即可完成可靠连接，大幅降低现场安装的操作门槛。

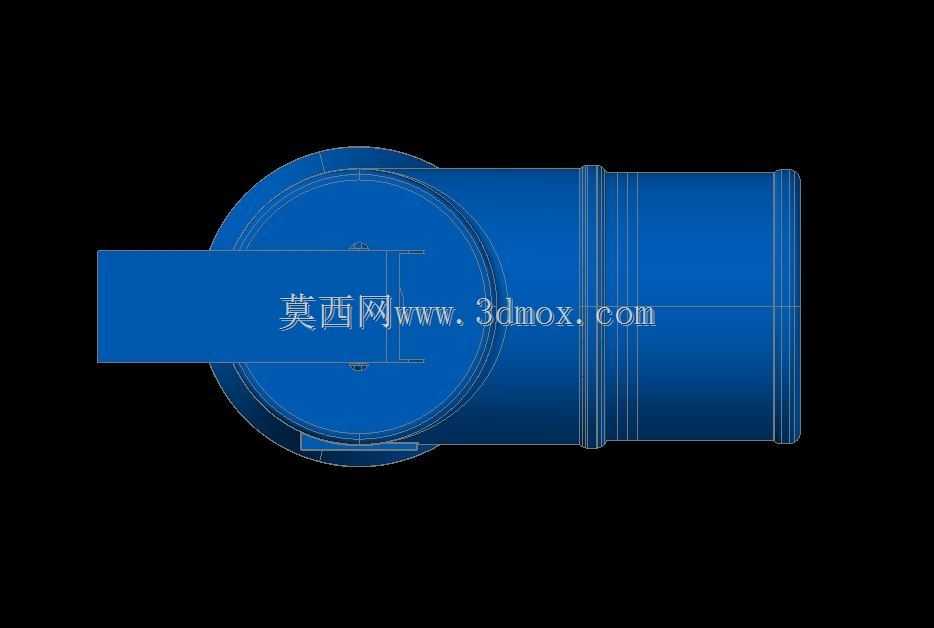

　　从安装边界来看，这款旁通阀的垂直总高度控制在160mm以内，水平流通通道的总长度控制在180mm以内，顶部拨杆处于全关位置时的水平伸出长度不超过80mm，安装时仅需在阀体上方预留100mm的操作空间即可满足手动扳动的需求，不会出现操作空间干涉的问题。阀体的壁厚按照1.6MPa公称压力的工况做了等强度设计，流通通道的内壁做了圆弧过渡处理，避免直角位置出现流道突变造成的压损增大，同时减少流体长期冲刷造成的局部磨损，阀芯采用圆柱形旋塞结构，密封面配合精度控制在IT7级，导通状态下流通截面与管道通径完全一致，不会出现缩径造成的流量损失。

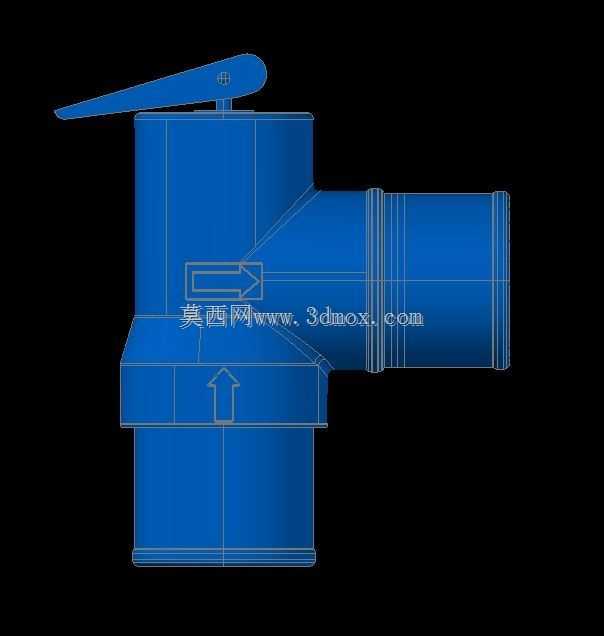

　　结构细节上，阀体上下两部分采用螺纹连接加密封胶圈的组合密封形式，既方便生产过程中的阀芯装配，也便于后期拆解更换内部密封件，阀体外部铸有流向标识，安装时可直接根据标识确认进出口方向，避免装反造成的功能失效。阀杆的旋转位置设置了两个机械限位点，分别对应全开与全关位置，操作时拨杆扳到限位点即可确认阀芯到位，无需额外观察开度指示，降低现场操作的判断成本。针对不同流体介质的适配性，这款结构的密封件可根据输送介质更换丁腈橡胶、氟橡胶等不同材质，满足水、压缩空气、低压油品、弱腐蚀性流体的输送需求，整体结构没有复杂的异形曲面，无论是铸造毛坯成型还是后期的机加工都具备良好的工艺性，适合批量生产加工。

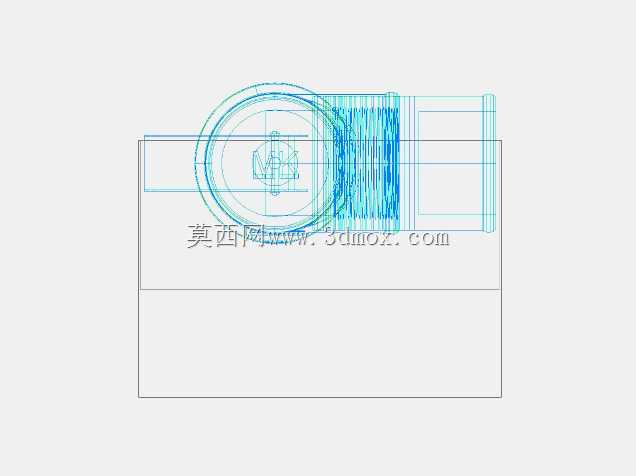

　　在三维建模过程中，所有配合位置均按照实际装配公差做了间隙预留，螺纹特征完全符合NPT螺纹的标准牙型参数，可直接导出工程图用于生产加工，也可用于管路系统的装配干涉检查，提前预判安装过程中可能出现的空间冲突问题，减少现场安装的整改工作量。
