带手动操作机构的法兰式高级孔板流量元件

　　在石化、市政给排水、热力输送、化工制程的管路上，流量计量是工艺管控、能耗核算、贸易结算的核心环节，孔板式节流装置因为结构可靠、工况适应性强，一直是大口径管路流量检测的主流选型，这次建模的这款带旁通操作机构的高级孔板流量元件，就是针对需要在线检修、不停流拆装孔板的工况做的集成化设计。

　　从实际使用场景来看，常规的标准孔板在检修、更换孔板片的时候，需要切断上下游管路，排空管内介质才能操作，对于连续生产的化工管线、长输热力管线来说，停输带来的产能损失、介质排放成本非常高，这款集成了手动截断机构的孔板元件，把孔板夹持腔和前后截断阀做了一体化结构，不需要在管路上额外串联独立的切断阀，既减少了管路的法兰连接点、降低泄漏风险，也能在需要更换孔板的时候，通过侧面的手动操作手柄关闭上下游的密封副，让孔板腔形成独立的密闭空间，不需要排空整个主管路的介质就能完成孔板的检查、更换作业，大幅缩短运维停机的时间，也减少了介质排放带来的安全隐患和物料损耗。

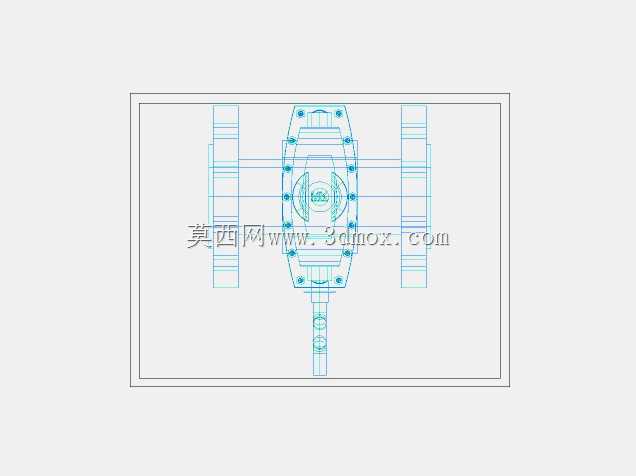

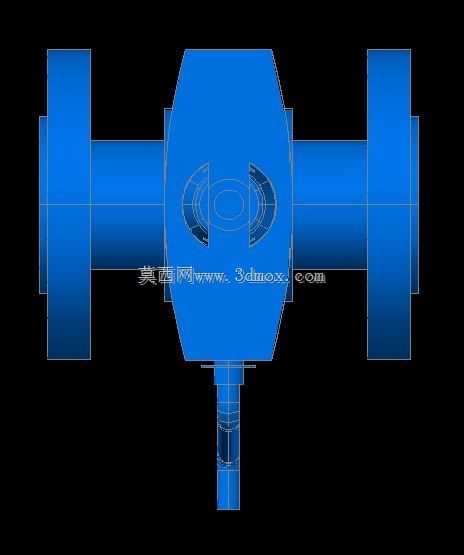

　　设计思路上，首先考虑的是法兰连接的通用性，两端的法兰采用凸面密封结构，螺栓孔的分布、法兰厚度、密封面尺寸完全匹配同压力等级的工业管路法兰标准，安装的时候不需要额外做过渡接头，直接和现场管路法兰对中、穿螺栓加密封垫就能完成对接，安装边界和同口径的常规截断阀保持一致，现场替换原有阀件或者新增安装的时候，不需要重新调整管路的支撑间距，降低现场施工的改造成本。主体的壳体采用铸造成型后做机加工的工艺路线，中腔部分因为要承受管路的全工作压力，螺栓的排布做了等距均布设计，每一组螺栓的预紧力都能均匀作用在中法兰密封垫上，避免出现局部压应力不足导致的外漏，同时中腔的内部流道做了圆弧过渡处理，减少介质在流道内的涡流损失，降低节流带来的永久压力损耗，也能减少介质内杂质在腔体内的沉积，避免长期运行后杂质卡涩操作机构。

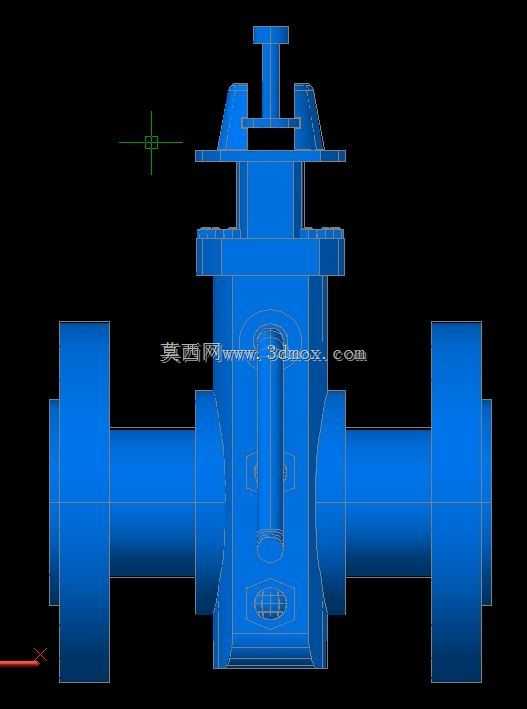

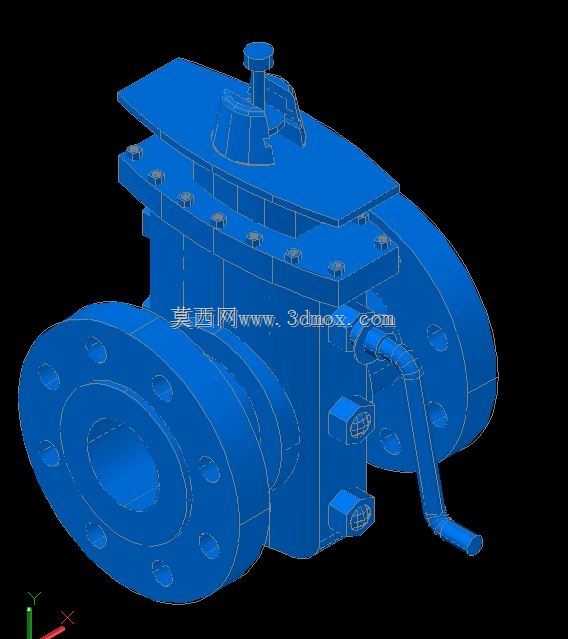

　　顶部的操作机构是用来提升、下放孔板组件的，带锁紧旋钮，当孔板下放到工作位置的时候，旋钮可以锁定提升杆的位置，避免管路内介质的压力波动冲击孔板导致位置偏移，影响计量精度；侧面伸出的长手柄是用来操作前后截断阀的，手柄的操作力矩做了优化设计，即使在公称压力1.6MPa的管路上，操作人员不需要加额外的加力杆就能完成截断操作，手柄的末端做了防滑的滚花处理，沾了少量油污或者水的时候也不会打滑。孔板的夹持结构采用了自密封设计，介质压力越高，孔板两侧的密封环压得越紧，不会出现孔板旁通泄漏导致计量不准的问题，密封环的安装槽做了定位止口，更换密封件的时候不需要反复调整位置，就能保证密封环的同轴度，避免装配偏差导致的密封失效。

　　从安装尺寸的边界来看，整个元件的结构长度和同口径的双法兰球阀保持一致，高度方向上，顶部操作手轮的最高点到法兰中心线的距离，预留了足够的操作空间，现场安装的时候不需要在上方预留过大的检修空间，侧面的手柄在全开位置的时候，不会和旁边的管路、支撑结构发生干涉，手柄的转动角度有明确的限位，全开、全关位置都有对应的机械止挡，操作人员不需要额外观察阀位指示，靠手柄的位置就能判断截断阀的开关状态。在流道设计上，孔板的开孔采用了标准的同心圆孔结构，取压口直接集成在壳体上，不需要在现场管路上额外开孔焊接取压接头，出厂的时候就可以完成取压通道的密封性测试，现场安装的时候只需要把差压变送器的引压管接到预留的取压接头上就能完成计量回路的搭建，大幅减少现场安装的焊接工作量，也避免了现场焊接取压口时的焊渣进入管路、影响后续设备运行的问题。

　　针对不同的介质工况，壳体的内部流道可以做不同的防腐处理，输送清水、常温中性介质的时候只需要做基础的防锈处理，输送腐蚀性介质的时候可以在内壁衬防腐层，整个结构没有复杂的异形曲面，建模的时候所有的配合尺寸都留了合理的机加工公差，装配间隙控制在合理范围，既不会因为间隙过小导致装配卡涩，也不会因为间隙过大出现介质内漏。另外在结构的底部预留了排污接口，当管路内有杂质沉积在中腔的时候，可以打开排污口把沉积的杂质排出去，不需要拆开中法兰就能完成排污作业，日常运维非常方便。
